普諾克PNK PP 1800H無油活塞真空泵操作說明書

感謝您購買普諾克活塞真空泵，本說明書介紹了如何正確使用本產品。在使用（安裝、接線、運行、維護、檢查等）前，請務必認真閱讀本使用說明書。

安裝：

1、真空泵必須安裝在一個干燥、通風，盡可能沒有灰塵的地方。允許使用的環境溫度是40℃以內。如果安裝在一個密閉的空間內，必須保持足夠的空間或適當的通風，以供散熱之用，如果有必要的情況下，請外接散熱風機來幫助散熱。

2、請區分好進氣口與出氣口，不要接反。

3、為了避免吸入灰塵損壞真空泵，建議進氣口加裝一個≤10mm的空氣過濾器。

4、真空泵本身沒有逆止閥，所以停機時，系統內的真空度會迅速消失，如有需要請自行加裝一個逆止閥。

5、每一臺真空泵都配有一個消音的器械，以用來降低運轉時的噪音，所以請將它安裝在出氣口端，如果有需要可將氣體排到室外或作其它用途，請注意排氣管管徑不得小于出氣口口徑，以免影響抽氣速度。

6、每一臺真空泵都配有4只減震腳墊，安裝時可用它們來減少震動，并降低噪音。

配電：

1、配電時，請注意電壓和頻率是否和真空泵的銘牌標識相符，以免接錯燒掉馬達。本系列均為單相220V電壓。真空泵馬達有一條三芯電源線，藍色與褐色為電源接線，黃綠色為接地線。注意真空泵的運轉方向是否正確，如果不對應馬上切斷電源。

2、建議在真空泵上裝一個過載保護開關或溫度保護開關來保護馬達。而過載保護開關的設定，必須根據真空泵上銘牌標識的額定電流來操作。

運行：

1、真空泵運行過程中溫度可能超過60℃，必須采取預防措施，以免有人意外觸碰。

2、如果需要本系列真空泵在有背壓情況下啟動需要提前說明，以作特殊處理。

3、注意真空泵運轉方向是否正確。

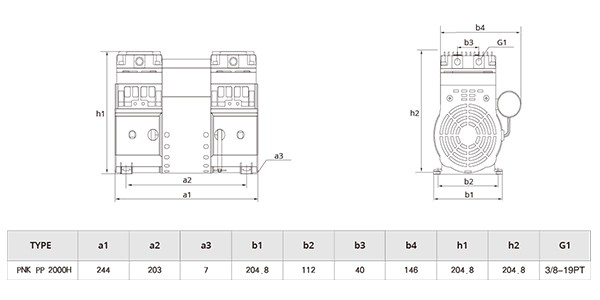

安裝尺寸圖

普諾克PNK PP 1800H無油活塞真空泵產品參數：

型號：PNK PP 2000H

額定電壓：220v/50HZ/25uF

輸出功率：≤550W

額定空氣流量：≤10m3/h（166L/min）

較低真空度（負壓）：-98KPa（-740mmHg）

噪音：≤60dB（A）

使用環境溫度：5-40

絕緣等級：B

冷態絕緣電阻：≥100

耐電壓強度：1500V/50HZ（1min）

熱保護器：自動復位130?5℃

重量：9.0

安裝尺寸：L204*W112

外形尺寸：L224*W128*H205

重新啟動壓力：0

進排氣嘴外徑：1/4-18FNPT管螺紋

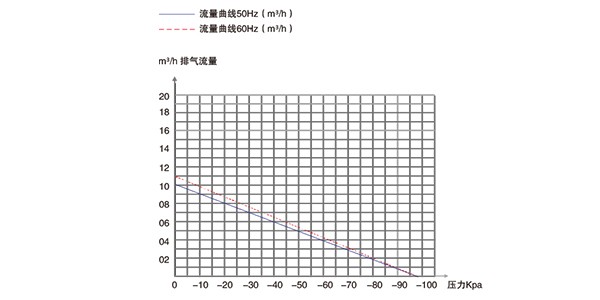

產品曲線圖

無油活塞式真空泵是東莞市普諾克真空科技有限公司自行設計研制開發的高性能、高新科技無油真空泵。具有高效節能、安全環保、運行平穩、低噪音、高可靠性、長壽命、低溫升、體積小、重量輕、外形美觀、結構簡單、完全無油易維護等特點。

活塞真空泵結構優勢特點

1. 頂蓋：簡易折裝和更換

2. 閥板：質地結實耐用

3. 汽缸：光滑堅硬，持久耐磨

4. 機殼：鋁合金壓鑄，美觀輕巧

5. 活塞皮環：柔軟耐磨，壽命長久

6. 連桿組件：精密組合，靈活運轉

7. 冷卻風扇：高效散熱，降低馬達溫度

8. 風扇蓋：防止雜物進入和人體傷害

9. 消聲器：降低噪聲，更安靜

10.防震腳：固定減震

普諾克PNK PP 1800H無油活塞真空泵產品圖片
