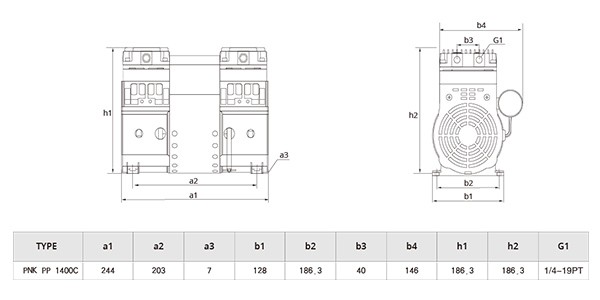

普諾克PNK PP 1400C微型壓縮機安裝尺寸圖

普諾克PNK PP 1400C微型壓縮機產品參數：

型號：PNK PP 1400C

額定電壓：220v/50HZ/10uF

輸出功率：≤500W

額定空氣流量：6.6m3/h（110L/min）

額定工作壓力：207kpa（2.07kgf）

較大工作壓力：600-700kpa（6-7kgf）

噪音：≤58dB（A）

使用環境溫度：5-40

絕緣等級：B

冷態絕緣電阻：≥100

耐電壓強度：1500V/50HZ（1min）

熱保護器：自動復位130?5℃

重量：8.0

安裝尺寸：L203*W112

外形尺寸：L244*W128*H186

重新啟動壓力：0

進排氣嘴外徑：1/4"

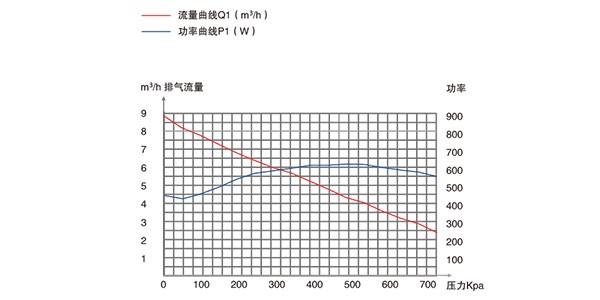

產品曲線圖

東莞市普諾克真空科技有限公司是旋片真空泵、真空系統、干式真空泵、旋片式真空泵、無油真空泵、微型真空泵、真空機組、進口真空泵等產品專業生產加工的公司，擁有完整、科學的質量管理體系。普諾克的誠信、實力和產品質量獲得業界的認可。歡迎各界朋友蒞臨參觀、指導和業務洽談。

無油活塞式真空泵的特點： 　　

1、在使用真空，排氣的場合不含有油分，不會像油式真空泵那樣對作業環境或制品造成污染，能夠在各個領域使用。 　　

2、與油式真空泵相比，不需要給泵加油，基本不需要點檢和檢修。 　

3、運轉聲音低，使用壽命長。同時裝備有真空壓力表，調壓控制器。 　　

4、由于使用了特殊的自潤滑碳精片，具有很強的耐磨性。 　　

5、由于能夠高速運轉，因此可以與電機直連。這樣可使泵小型化。 　　

6、由于多枚滑片的高速回轉，可使脈動很小，吸排氣穩定。

活塞式真空泵操作說明書

感謝您購買普諾克活塞真空泵，本說明書介紹了如何正確使用本產品。在使用（安裝、接線、運行、維護、檢查等）前，請務必認真閱讀本使用說明書。

安裝：

1、真空泵必須安裝在一個干燥、通風，盡可能沒有灰塵的地方。允許使用的環境溫度是40℃以內。如果安裝在一個密閉的空間內，必須保持足夠的空間或適當的通風，以供散熱之用，如果有必要的情況下，請外接散熱風機來幫助散熱。

2、請區分好進氣口與出氣口，不要接反。

3、為了避免吸入灰塵損壞真空泵，建議進氣口加裝一個≤10mm的空氣過濾器。

4、真空泵本身沒有逆止閥，所以停機時，系統內的真空度會迅速消失，如有需要請自行加裝一個逆止閥。

5、每一臺真空泵都配有一個消音的器械，以用來降低運轉時的噪音，所以請將它安裝在出氣口端，如果有需要可將氣體排到室外或作其它用途，請注意排氣管管徑不得小于出氣口口徑，以免影響抽氣速度。

6、每一臺真空泵都配有4只減震腳墊，安裝時可用它們來減少震動，并降低噪音。

配電：

1、配電時，請注意電壓和頻率是否和真空泵的銘牌標識相符，以免接錯燒掉馬達。本系列均為單相220V電壓。真空泵馬達有一條三芯電源線，藍色與褐色為電源接線，黃綠色為接地線。注意真空泵的運轉方向是否正確，如果不對應馬上切斷電源。

2、建議在真空泵上裝一個過載保護開關或溫度保護開關來保護馬達。而過載保護開關的設定，必須根據真空泵上銘牌標識的額定電流來操作。

普諾克PNK PP 1400C微型壓縮機產品圖片
