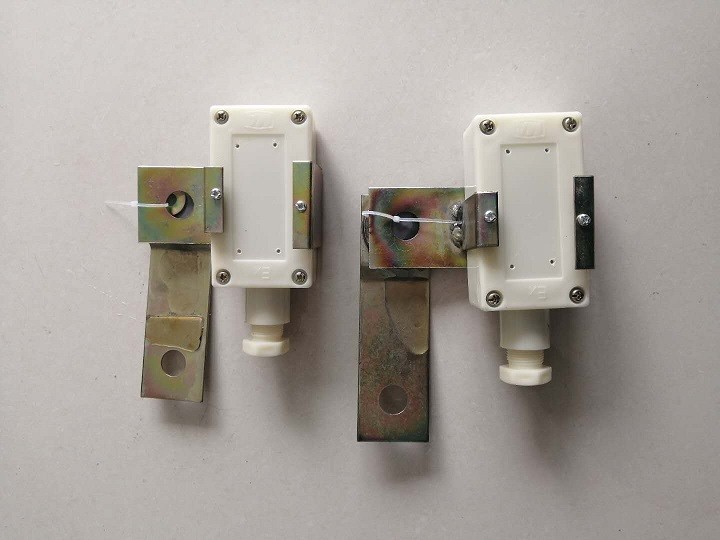

GSH5本質安全型速度傳感器


一.產品概述
  GSH5礦用轉速傳感器（原速度轉換器）與KHP128-Z型煤礦用帶式輸送機保護裝置主機配套使用，本設備使用與煤礦有瓦斯，煤塵的環境，作為KHP197-Z型煤礦用帶式輸送機保護裝置主機的轉速傳感器，通過測量礦用帶式輸送機需要測試點的速度，當被測速不符合額定值時向主機提供接觸發信號。

二.產品功能及特點
 GSC4轉速傳感器具有結構簡單，安裝方便，電路采模塊化設計。整體封裝，體積小，重量輕。當皮帶機正常運行時輸出1Hz頻率的方波信號，當不符合額定值時轉速傳感器輸出低電平。
 B型傳感器還具有速度值的顯示和保護值的設定

三.適用的環境條件

1、溫度：-20～ 40℃
2、濕度：≤95%
3、大氣壓力：80?kPa?～110kPa；
4、海拔高度：≤2000m；
5、具有甲烷混合物及煤塵爆炸危險的煤礦井下；
6、在無顯著振動的地方；
7、在無破壞金屬絕緣的氣體或蒸汽的環境；
8、無滴水或液體侵入；
9、污染等級：3級；

四.技術參數
 當所測速度10S內勻可以額定速度的50%-70%之間時，輸出信號由1Hz頻率信號轉為高電平狀態。
 當所測速度小于額定速度的50%時，輸出信號瞬間發生變化，由1Hz頻率信號轉為高電平狀態。
 當所測速度大于額定速度的110%時，輸出信號瞬間發生變化，由1Hz頻率信號轉為高電平狀態。
 防爆型式：Exibl
 工作電壓Ui：DCl2V
 工作電流Ii：DC8mA
 Ci：0.01nF
 Li：0H
 測量距離：20-30mm
 外形尺寸：132?95?39mm
 重量：350g
