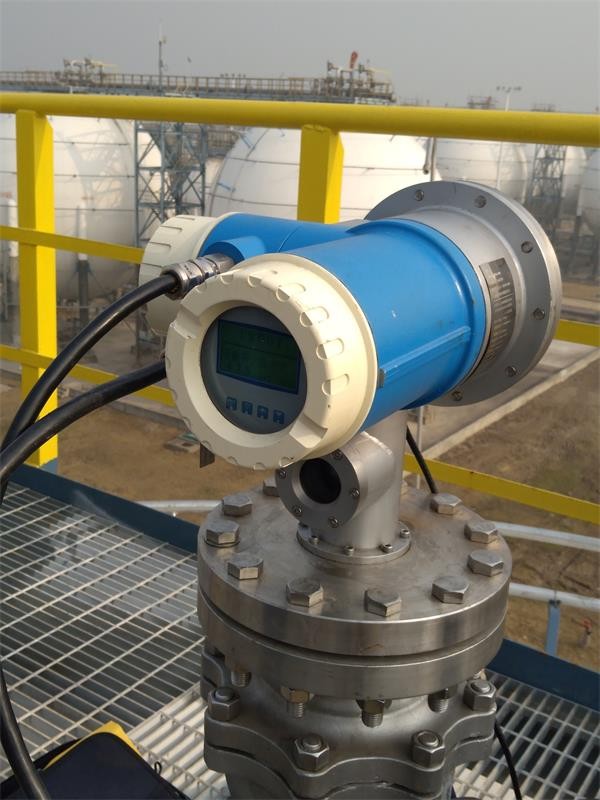

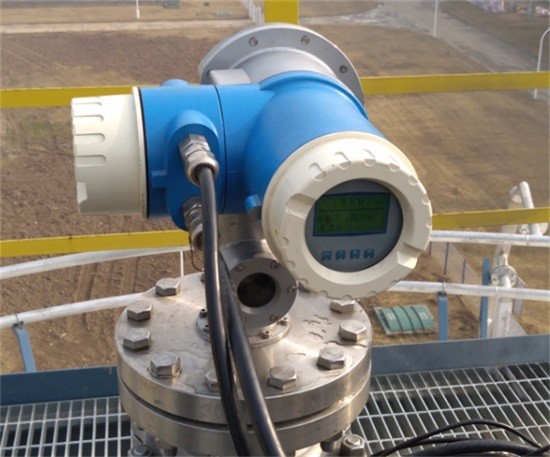

GKYWG-60中石油入網伺服液位計是采用以微處理器為基礎的高智能儀表，采用了先進的伺服測量技術與進口的伺服電機組件相結合，大大提高了液面的測量精度。GKYWG-60中石油入網伺服液位計可以對被測介質進行液位、界位的常規測量與信號傳遞，同時還具有對溫度進行傳送等功能，完全滿足儲罐儲存量管理、損耗控制、成本節省和安全操作等要求，改變了數據通訊功能，增強了數據的穩定性，具有串行數據通訊RS485接口，并輸出對應的4-20mA模擬信號輸出。

   1、GKYWG-60中石油入網伺服液位計工作原理：伺服液位計基于浮力平衡的原理，由微伺服電動機驅動體積較小的浮子，能地測出液位等參數。當液位計工作時，浮子作用于細鋼絲上的重力在外輪轂的磁鐵上產生力矩，從而引起磁通量的變化。輪轂組件間的磁通量變化導致內磁鐵的電磁傳感器的輸出電壓信號發生變化。其電壓值與儲存于CPU中的參考電壓相比較。當浮子的位置平衡時，其差值為零。當被測介質液位變化時，使得浮子浮力發生改變。其結果是磁藕力鉅被改變，使得帶有溫度補償的霍爾元件的輸出電壓發生變化。該電壓值與CPU中的參考電壓的差值驅動伺服電動機轉動，調整浮子上下移動重新達到平衡點。整個系統構成了一個閉環反饋回路，其度可達?0.7mm，而且，其自身帶有的掛料補償功能，能夠補償由于鋼絲或浮子上附著被測介質導致的鋼絲張力的改變。


  2、產品概述：GKYWG-60中石油入網伺服液位計是河北光科測控設備有限公司結合國外產品研制成的以微電子技術及伺服電機驅動技術測量液位界位的高精度測量儀表，具有非常高的安全性和可靠性。GKYWG-60中石油入網伺服液位計為防爆設計，可廣泛應用于各種易燃易爆場所，是石油石化、電力、食品等領域中儲罐液位測量的理想選擇。


  3、性能指標
    測量范圍：0-50米
　　環境溫度：-40~ 70℃，
　　介質溫度：小于200℃．
　　工作壓力：<8.0MPa
　　使用電壓：DC24V．(可選AC220V)
　　平均功耗：小于15W．
　　各輸出接點的容量：AC5安／250V．
　　四線制：兩線為電源接口螺紋M20X1.5
　　輸出信號：模擬量4~20mADC．數字量HART1200波特移頻鍵控（可選）
　　精度：液面?1mm  ?0.75mm  ?0.1mm
　　示值分辨率：1mm．
　　相對濕度：95％．
　　測量材質：電子腔室，鑄鋁
　　輪鼓腔：SUS316不銹鋼(也可根據用戶要求選擇)
　　接液材質：SUS316不銹鋼(也可根據用戶要求選擇)
　　接口法蘭標準：ANSI 150LB RF 80mm（3"） (也可根據用戶要求選擇)
　　防爆等級：Exd IIB H2T6Gb
　　防護等級：IP67
    安全等級：SIL3
    關聯設備：本安防爆場合需配安全柵
    可測量液位、界面、密度
    有防爆內置鍵盤，使用磁棒元件，在不開蓋的條件下可設定工藝參數，不需要手持式操作器
    可靠性高，穩定性高
    儀表腔體帶浮子視窗
    被測介質表面氣泡及乳化層不影響測量精度
    罐底沉積物不影響測量精度
    4-20mA模擬量輸出信號或Modbus485協議與上位機相連可實現對現場的監控和數據的采集
    方便的中文設計菜單及顯示，一目了然，適應過人要求
    采用背光LCD超清晰液晶顯示器
    電子室所有電路均做三防保護，防潮，絕緣，防鹽霧

    鼓室部分與罐內氣體相接觸的，與電子部分完全隔離。
