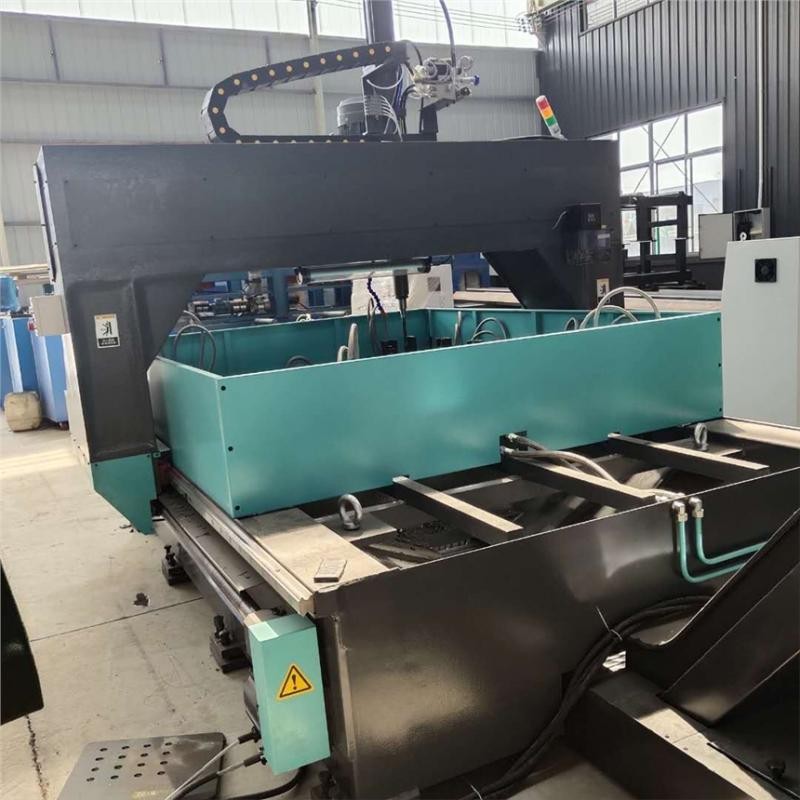

數控鉆床設備 凱斯銳數控平面鉆 深孔鉆床

該機主要用于鋼結構，鐵塔、橋梁、機械加工等行業的連接板、地腳板的鉆孔和鐵削加工；鍋爐、石化、壓力容器等行業管板、折流板及法蘭的鉆孔和銑削加工：可以鉆通孔、盲孔、階梯孔、孔端倒角及輕銑加工。

數控鉆床設備的數控軸

1、液壓進給的是二軸（X軸和Y軸）

2、伺服進刀的是三軸（X、Y、Z軸）

X軸傳動：

1、機座左、右側面上，各布置由一根高承載力的直線滾動導軌副，用于移動龍門左、右支架的導向。

2、機座左側裝有一套經由AC伺服電機、同步帶輪、滾珠絲杠組成的驅動機構用于龍門縱向移動（X軸）。

3、機座右側裝有一套液壓鎖緊塊，在鉆孔時鎖住龍門，減少導軌滑塊和滾珠絲杠副的受力，保證高的定位精度和重復定位精度。龍門前側安裝有兩條直線滾動導軌副和一個液壓式動力頭，并在龍門上方安裝有一套精密滾珠絲杠副，滾珠絲母經固定盒與液壓動力頭背板相連固定。通過AC伺服電機經由聯軸器帶動滾珠絲母旋轉，使動力頭沿Y軸方向移動，確保鉆孔位置的高精度和重復定位精度。在動力頭的兩側安裝有導軌柔性防護罩。

4、機床的動力頭主軸采用BT40內冷剛性精密主軸，可使用硬質合金內冷刀具，精度高，效率高。并配備液壓打刀缸，裝卸刀很是方便。主軸由大功率主軸電機進行驅動，主軸轉速30～3000r/min，轉速范圍廣。
