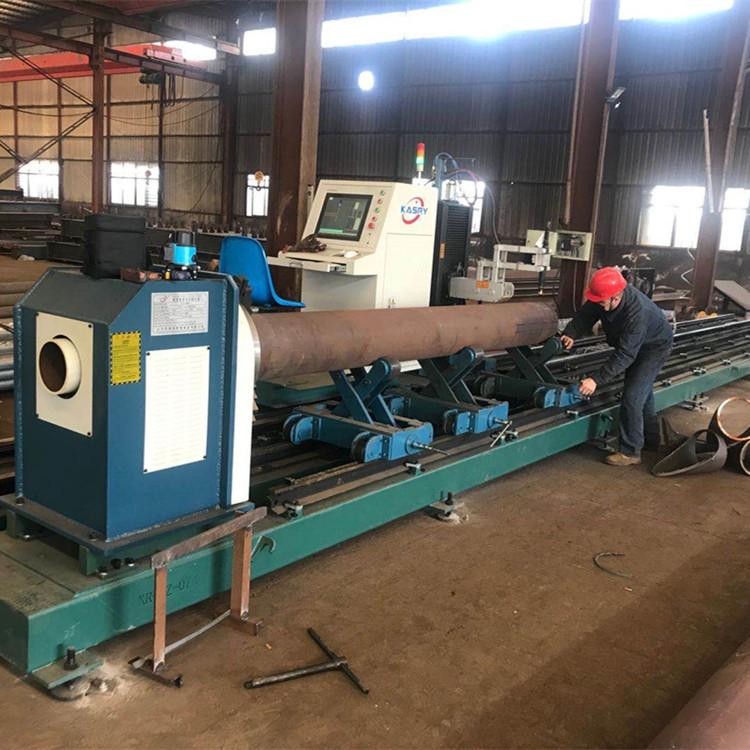

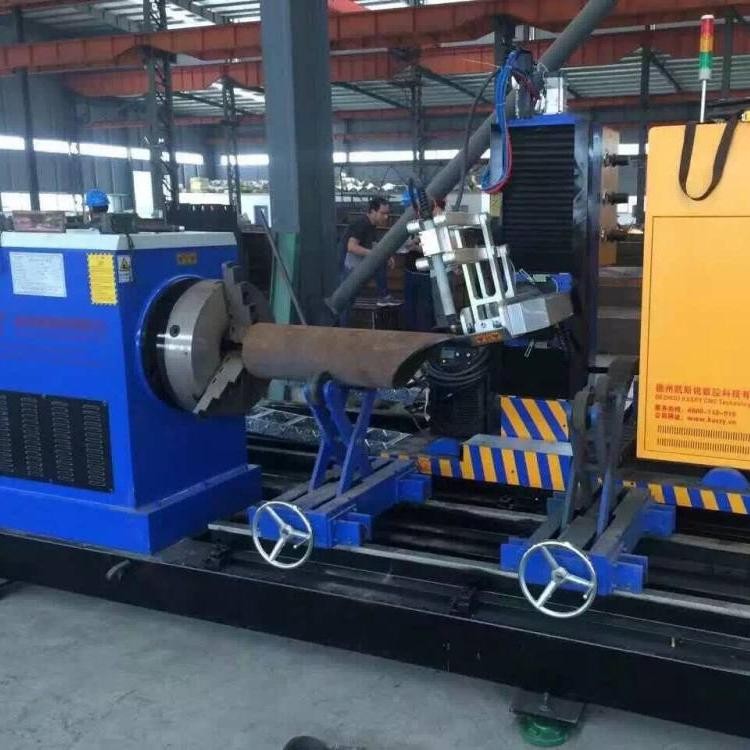

凱斯銳智能切割機 鋼結構五軸數控切割機

相貫線切割機未出現之前有些鋼結構廠家都是采用參數化編程系統，即需要工程技術人員首先對工程圖紙進行消化，人工拆圖、手工計算出各桿件相貫線形狀的各個參數，例如：各桿件管心間中心距，距母線偏轉角，相貫斜角角度，桿件坡口角度值，兩桿件偏心交貫時的相貫偏心距離，桿件開槽的槽口大小、位置等參數，然后將這些參數值輸入計算機中，由計算機生成機床可識別的加工代碼后進行機械切割。這種方法雖然實現了自動化切割，精度也比較高。但是在人工拆圖、手工計算參數這一工作過程中工作量非常巨大，遇到桿件節點數量眾多，并且各參數均不相同的情況下數百、數千根桿件的參數計算將是異常龐大的工作量。而凱斯銳等離子切割設備軟件，采用計算機進行空間管桁架的三維建模，再以專門的相貫線斷面形狀自動生成的輔助軟件，可有效地解決這一問題。
我公司所開發的管材專業立體切割軟件軟件，所具有的三維節點展開功能便實現了這一設想。通過這種技術便可實現桁架結構中兩管、三管直至多管相貫、多模式相貫、各種任意形式相貫的支管端頭相貫線截面以及主管開孔形狀的自動生成，依據計算機自動生成的形狀以及其他一些參數值便可對桿件進行自動切割加工，這將使生產效率、制作精度得到大幅度的提高。
