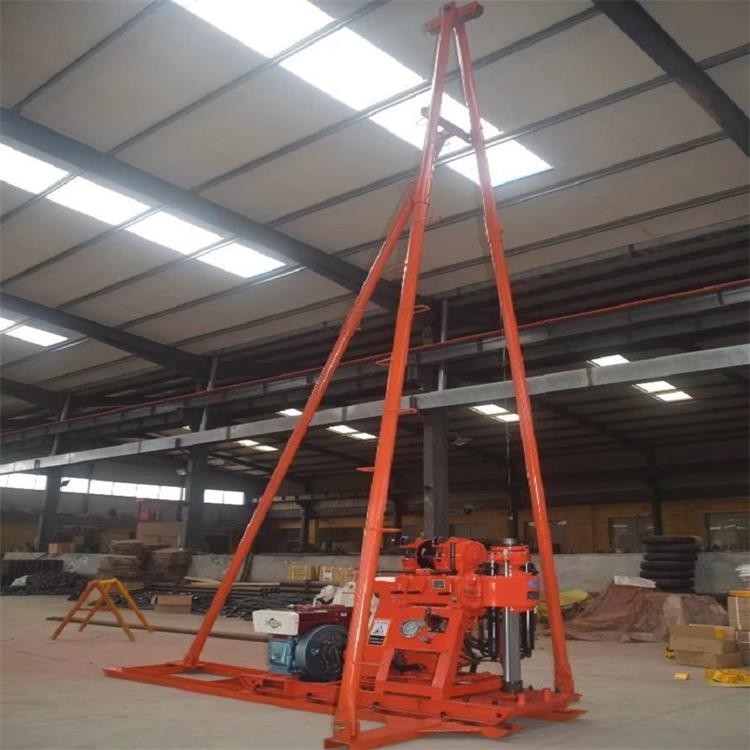

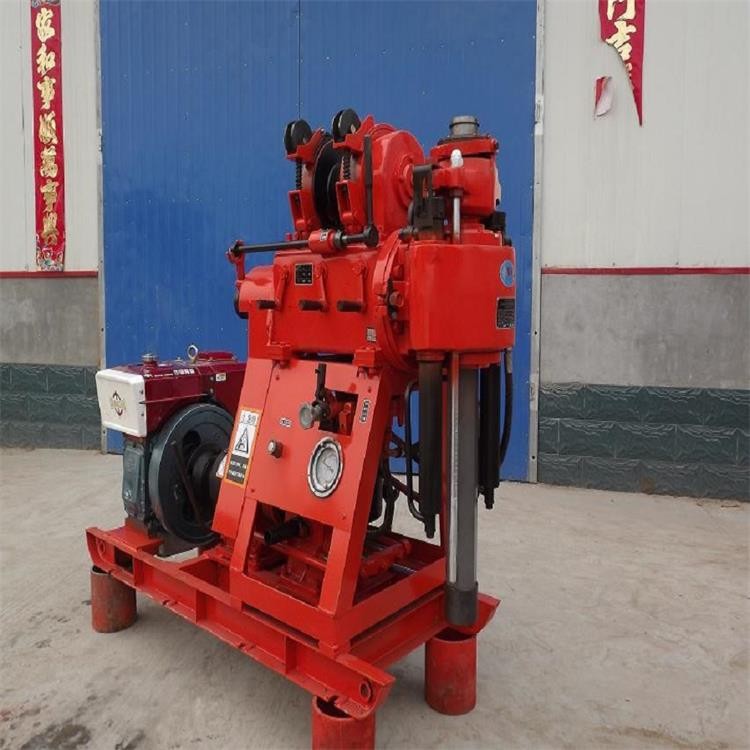

京探XY-150地質鉆機是機械傳動鉆機，常使用于鐵路、公路、橋梁、隧道、水電壩基、工民建筑、驗樁等工程地質勘探。

一、京探XY-150地質鉆機適用范圍

  1. 集中了立軸式液壓鉆機的優點，可進行金剛石小口徑鉆進，也可進行大口徑鉆進，可以垂直鉆孔，也可以鉆斜孔。

  2. 轉速范圍寬并配有高速檔，可根據地質的不同選用金鋼石、硬質合金及鋼粒等鉆頭進行鉆進。

  3. 當終孔分別為75mm和46mm時，額定鉆孔深度分別為100m 和180m。開孔直徑允許為150mm。

二、京探XY-150地質鉆機特點：

  1. 具有油壓給進機構，提高了鉆進效率，減輕了工人勞動強度。

  2. 鉆機配有上球卡式夾持機構并帶有六方主動鉆桿，可實行不停機倒桿，工作效率高，。

  3. 配有孔底壓力表指示壓力，便于掌握孔內情況。

  4. 手柄集中、操作方便、結構緊湊，鉆機、水泵及柴油機都安裝在同一個底架上，占地面積小

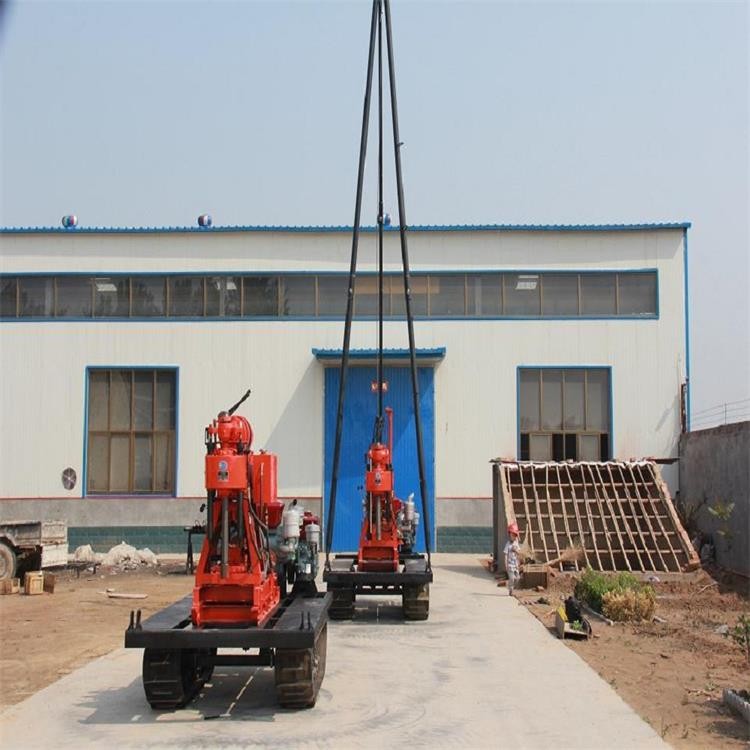

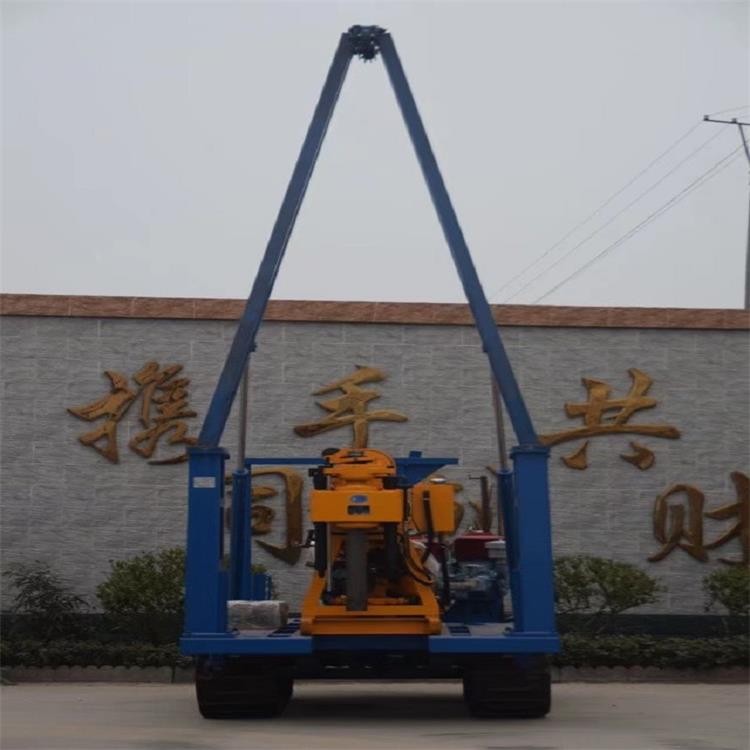

  5. 裝有橡膠履帶行走機構，搬遷方便，給城市施工帶來方便。

  6.重量輕、分解性強，便于搬遷，適合于平原和山區工作。

  7.

三、 京探XY-150地質鉆機技術參數：

1.鉆機

 鉆孔深度 0-100,180m

 開孔直徑 150 mm

 鉆桿直徑 42 mm

 終孔直徑 75,46 mm

 鉆桿直徑 42,43 mm

 鉆孔傾角 90-75?

 鉆機外廓尺寸L?B?H) XY-1A 1433?697?1274mm

XY-1A-4 1700?780?1274 mm

XY-1A(YJ) 1620?970?1560 mm

 鉆機重量(不包括動力機) XY-1A 460 Kg

XY-1A-4 490 Kg

XY-1A(YJ) 650 Kg

2.回轉器

 立軸轉速(五檔) 1010,790,470,295,140 r/min

 立軸行程 450 mm

 立軸空載向上移動速度 3 m/s

 立軸空載向下移動速度 4 m/s

 立軸給進力 15 KN

 立軸起重力 25 KN

3.卷?yè)P(yáng)機

 起重量(單繩) 11 KN

 卷筒轉速 121,76,36 r/min

 卷筒圓周線速度(二層) 1.05, 0.66, 0.31 m/s

 卷筒直徑 140 mm

 鋼絲繩直徑 9.3 mm

 鋼絲繩容量 35 m

 抱閘直徑 252 mm

 閘帶寬度 50 mm

4.油泵

 型號 YBC-12/80

 額定壓力 8 MPa

 流量 8 ml/r

 額定轉速 1500 r/min

京探XY-150地質鉆機操作流程：

1、 無論什么情況下，當桅桿上段有人工作時，桅桿下不許停留其它人員。

2、 遇有惡劣氣候時（暴雨、大雪、結冰或五級以上大風），不許在桅桿上工作。同時，也不允許利用人工照明在桅桿上工作。

3、 嚴禁使用裂股的鋼絲繩。

4、 鉆具升降時，嚴格禁止用手摸鋼絲繩。

5、 除鉆機升降，下鉆管等外，井口嚴禁敞開。

6、 為了防止鉆具或抽筒從井內取出井外時的甩動，使用由直徑15～20mm鋼棒制成的鉤子鉤住。

7、 在清洗抽筒時，應利用堅固的鋼絲繩結成環，套在抽筒下端，將其倒翻。

8、 用滑車提升或下降套管時，以及機器在打撈工作時，工人應離開鉆井。

河北江勘機械主要生產北探百米鉆機，XY-1地質勘探鉆機，高速150鉆機，xy-1a履帶鉆機，GK200全液壓鉆機，ZLJ雙液注漿鉆機，BW衡探泥漿泵，SYB雙液注漿泵等適用于各種鉆探工程的機械，歡迎選購
