對夾式軟密封電動蝶閥，江森電動蝶閥

產品概述

目前蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠，聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。現有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無摩擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。

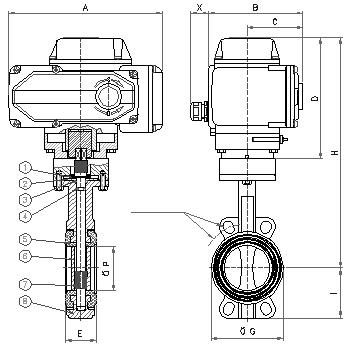

產品結構圖

結構特點

蝶閥的結構特征為閥桿軸心、蝶板中心、本體中心在同一位置上。結構簡單、制造方便。常見的襯膠蝶閥即屬于此類。缺點是由蝶板與閥座始終處于擠壓、刮擦狀態、阻距大、磨損快。為克服擠壓、刮擦、保證密封性能、閥座基本上采用橡膠或聚四氟乙烯等彈性材料、但也因密封材料在使用上受到溫度的限制、這就是為什么傳統上人們認為蝶閥不耐高溫的原因。

安裝說明

安裝前準備工作：

1.      安裝前應核對蝶閥之規格、材料是否與設計相符合。

2.    并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。

3.    安裝前及相關之配管應按規定做適當之懸吊固定，以避免安裝后對閥產生不當之應力。

4.    配管之兩法蘭間必須平行對準同心。

5.    安裝時蝶閥與法蘭間無需另行加裝墊片。

6.    蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸闊接頭，閥盤開關扭轉才不會受到阻礙。

安裝步驟；

1.    安裝前將閥盤先開10度。（拆卸前亦同）

2.    在適當位置設定輔助螺絲，以調整兩法蘭面距離。

3.    將蝶閥與不接觸兩法蘭插入同時穿入其余螺栓。

4.    于確定蝶閥中心與法蘭中心同心且閥盤開關位置不受法蘭內徑或相鄰機件阻礙后以對角漸進方式反復鎖緊各螺栓，直到法蘭面接觸到閥體端面。

5.    裝置完成后應再確認全開及全關度。

操作步驟：

1.    開始操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈。

2.    打開閥查看角度指示盤，避免扭轉超過開啟寬度、關閉位置也不可超過。

3.    開關之操作完全以指示器為準，如再加以其它手工具施力時，則角度指示盤及開關器將會損壞。

4.    要做配管耐壓試驗時，應將閥打開。

5. 配管后反而長期處于全關狀態，每月應做1~2的開關動作以免產生固著狀態。
產品結構特點：
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
