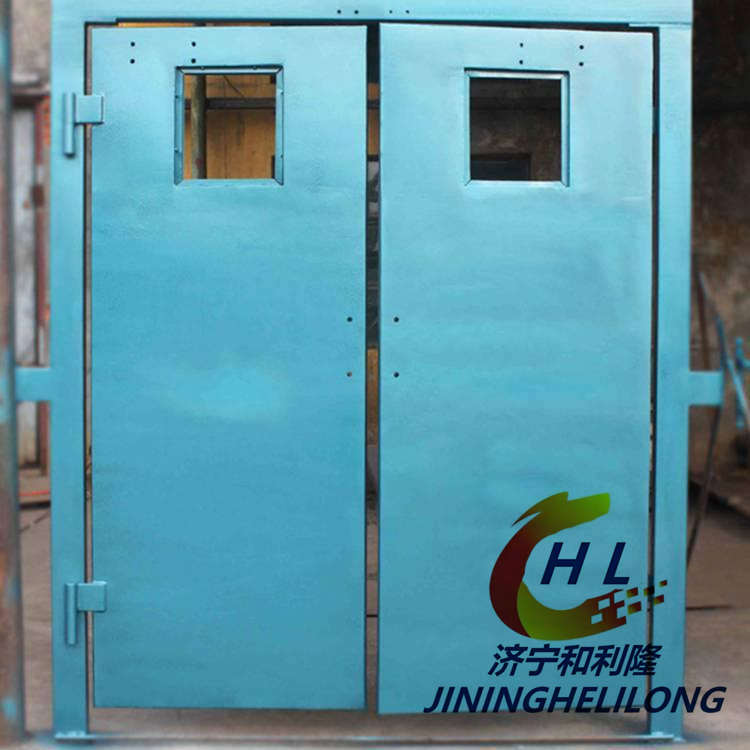

兩扇風門通過合頁裝在左右門框上，上下橫梁與左右門框一起 對門體起固定(承受側向力)和承重作用，門體在電液推桿的拉力作用下，通過合頁銷軸的旋轉和連桿的作用被開啟。
每扇風門凈尺寸：寬?高=2050mm?3100mm；風門門框規 格凈尺寸為：(高)3100mm?(寬)4100mm,上述寬度為兩扇門框內徑寬 度，上述高度為上門梁內邊與門扇底邊的距離，門框兩立柱自門扇
的底邊向下延伸距離為20cm。
每套由兩道(四扇)風門及相關配套氣缸、控制系統等組成。
可實現壓風氣動控制和傳感器信號控制兩種功能。
風門開啟角度≥90?
風門采用煤礦井下用聚氯乙烯風門板材，板材厚度為≥35mm, 寬度為250~300mm;板材拉伸強度需≥50MPa,沖擊強度≥45kj/m?,并要求附相關數據檢測報告。門板采用螺栓固定如有損壞可直接拆卸 更換。為確保風門板材為高強度非發泡產品，每平方板材重量需≥25kg,并要求提供《煤礦井下用聚氯乙烯風門板材》相對應煤安證。
板材插件長度＞9mm,開槽深度＞10mm。皮層厚度＞1mm,芯層厚度4mm,內部立柱厚度4mm。
風門門框采用50mm*100mm/80*100mm方鋼，壁厚為4mm。
門扇骨架由50mm*100mm的方鋼組成。
風門密封采用塑鋼骨架和中硬度耐磨橡膠。
透視窗采用厚度為5mm的防彈玻璃，包邊材料為不銹鋼。
風門連桿為機械式，風門把手為純鐵制(不銹鋼加厚鋼材)。
門框及骨架先做防銹處理再整體噴防銹漆，面漆為藍色錘紋
漆。
風門設有解除閉鎖開關，在緊急情況下，當有人按下解除 閉鎖的位置開關或主機開關時，全系統停止工作，靠人力可以推開 風門(在礦井停電情況下該裝置不影響風門開關，可靠人力開閉風
門);
控制系統停電后，采用手動控制；
具有行人或車輛通過后經過適當記憶延時，風門裝置自動
關閉風門，保證在行人和車輛便利通過后風門自動處于關閉狀態；
防夾人保護；自動、手動氣壓控制，手動優先：自動、手
動均具有閉鎖功能；
行車風門具有過人小門，并具有閉鎖功能(兩扇小門不能
同時開啟；
門扇上需留觀察窗，風門閉合嚴密，整體密封嚴密，門扇
底坎加密封；
上述風門采用高分子材料門體，材質防腐、防潮，風門應 用足夠的強度，輕便易安裝，當熱脹冷縮時不變形，不卡澀；所 使用的零件或組件應有良好的通用性、互換性；其設備應功能完整，技術先進，并滿足人身安全和勞動保護條件。
風門兩面需粘貼夜間反光標識，并有限寬、限高標識。
三、 控制系統技術參數
【名稱及型號】
ZMK127礦用風門控制用電控裝置，所有部件均有安標證及防
爆證書。
【主要組成】
每套風門中，ZMK127(M)-Z隔爆兼本安型風門控制用電控裝置
主控箱；
2、GRS12(M)礦用本安型雷達傳感器8個；
3、KXB12(M)礦用本安型聲光報警器4個；
4、 GUC15(M)礦用本安型位置傳感器2個；
5、ZMK - Q氣源分配箱2個；
6、DFH(M)礦用本安型電磁閥2個；
7、ZMK127防夾傳感器4個；
8、SC100-900氣缸及各種氣動器件組成2只氣缸、10#氣管一盤、
6#氣管1盤，配件1盒；
