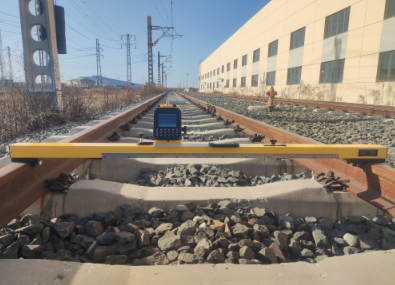

用于測量電氣化線路接觸網及相關為接觸網提供支撐、定位等設備空間參數的鐵路專用計量器具。分體式防水設計，拆卸式電池，采用高精度激光測距、位移、角度傳感器和高清攝像頭進行非接觸式測量，主機可繞軸心自由旋轉，滿足接觸網不同設備的測量需求。
執行標準《JJG(鐵道) 150-2020 接觸網幾何參數測量儀檢定規程》。

一、主要技術參數
產品名稱：接觸網幾何參數測量儀
產品型號：LJ-JCW-I
導高：5100mm～6500mm，精度?3mm；
拉出值：?600mm，精度?5mm；
側面限界：2400mm～6500mm，精度?5mm；
軌距：1410mm～1470mm，精度?0.5mm;
水平：?200mm，精度?1mm；
續航時間：≥8h
主機重： 2.9Kg
尺身重：4.6Kg
外形尺寸：1600*270*250mm
工作溫度范圍：-20℃～50℃
測量儀搭軌面的共面性≤0.2mm
尺身測頭硬度≥50HRC
二、產品結構

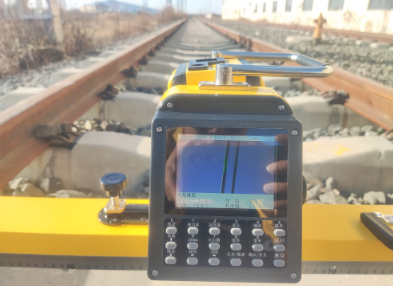

1.固定端測座   2.固定端測頭   3.尺身   4.主機把手   5.主機鎖緊按鈕   6.顯示屏   7.激光微調旋鈕  8.主機底座   9.尺身卡座   10.尺身把手   11.軌距調節手柄   12.活動端測座   13.支撐頭  14.活動端測頭  15.電池倉  16.激光發射器  17.攝像頭
