DAQM-1103 采用標準 ModbusTCP 協議,支持多種組態軟件、PLC 系統。用于交流電參數采集系統,支持有功、無功、功率因數、相角等參數采集。產品工作電壓 DC12-30V,標準 35mm 導軌安裝,交流隔離電壓達 2500V,同時通訊口有防靜電防浪涌設計,10/100Mbps 自適應以太網和 RS485雙接口設計,支持 MODBUS 協議兼容各種 PLC、觸摸屏及組態系統。
工作電壓DC12-DC30V,模塊內含電源反接保護
功耗<2W

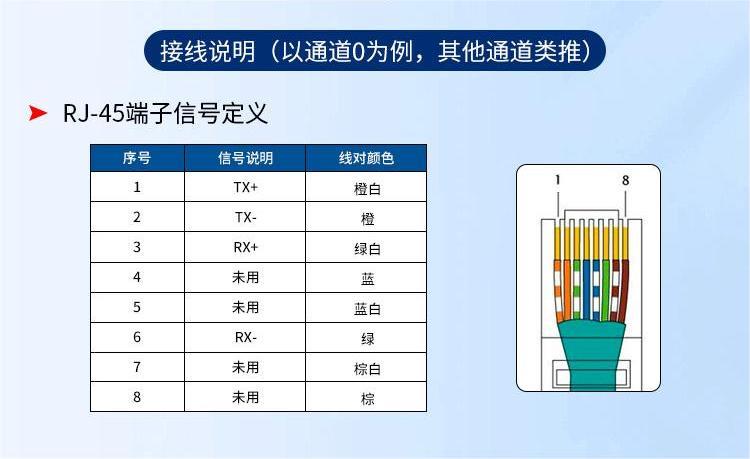

以太網
接口形式插拔端子式
協議類型ModbusTCP ,TCPServer,可同時支持 4 個客戶端連接
安全防護與其它回路隔離電壓 2500V,可承受 500W、1000us 雷擊
傳輸距離<100M,可用集線器擴展
通訊速率10/100Mbps 自適應
RS485
協議ModbusRTU
數據格式支持 8 位數據、1 位停止位、無/奇/偶校驗三種數據格式
波 特 率1200bps,2400bps,4800bps,9600bps,19200 bps,38400bps,57600bps,115200bps
保護等級ESD 2KV
模擬通道
輸入量程AC 500V,AC 5A、50A、10A(支持二次互感變比設定)
輸入方式支持三相三線、三相四線可配置
通道數量AC 電流*4,AC 電壓*3
安全防護與其它回路隔離電壓 2500V,可承受 500W、1000us 雷擊
分 辨 率24bit
采 樣 率14.4KHz
數字輸入
輸入方式支持干接點,濕接點 支持 500Hz 計數
適用范圍基于以太網標準電壓、電流測量傳輸系統
精度等級0.2S
