DAQM-1202D 采用標準 ModbusTCP 協議，支持多種組態軟件、PLC 系統。用于各種電壓電流采集系統，支持多個量程獨立配置。產品工作電壓 DC9-30V，標準導軌安裝，通訊口及模擬量通道、開關量輸入輸出通道全部使用光電隔離，隔離電壓達 2500V，同時通訊口有防靜電防浪涌設計，以太網接口采用 10/100Mbps 自適應兼容各種 PLC、觸摸屏及組態系統。

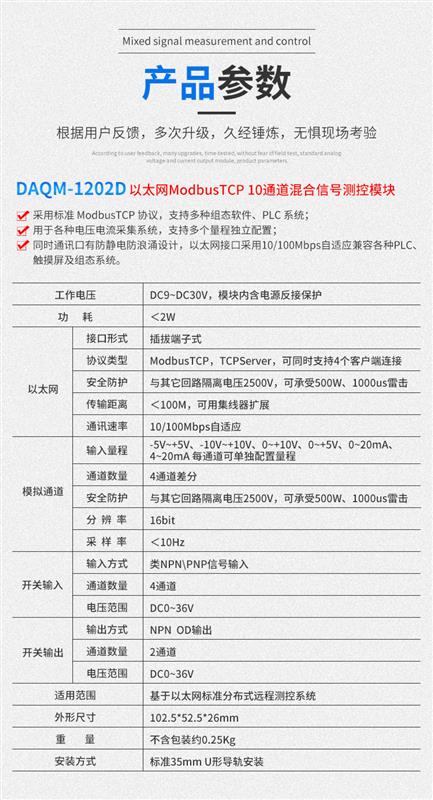

工作電壓 DC9-DC30V，模塊內含電源反接保護

功耗＜2W

以太網

接口形式 插拔端子式

協議類型 ModbusTCP ，TCPServer，可同時支持 4 個客戶端連接

安全防護 與其它回路隔離電壓 2500V，可承受 500W、1000us 雷擊

傳輸距離 ＜100M，可用集線器擴展

通訊速率 10/100Mbps 自適應

RS485(選配)

協議 ModbusRTU

數據格式 支持 8 位數據、1 位停止位、無/奇/偶校驗三種數據格式

波 特 率 1200bps，2400bps，4800bps，9600bps，19200 bps，38400bps，57600bps，115200bps

保護等級 ESD 2KV

模擬通道 輸入量程-5V~ 5V、-10V~ 10V、0~ 10V、0~ 5V、0~20mA、4~20mA 每通道可單獨配置量程。

通道數量 4 通道差分

安全防護 與其它回路隔離電壓 2500V，可承受 500W、1000us 雷擊

分 辨 率 16bit

采 樣 率 500Hz

開關輸入

輸入方式 類 NPN\PNP 信號輸入，支持最高 1KHz 計數功能

通道數量 4 通道

電壓范圍 DC0~30V

開關輸出

輸出方式 NPN，類 OD 輸出

通道數量 2 通道

電壓范圍 DC0~36V

適用范圍 基于以太網標準分布式遠程測控系統
