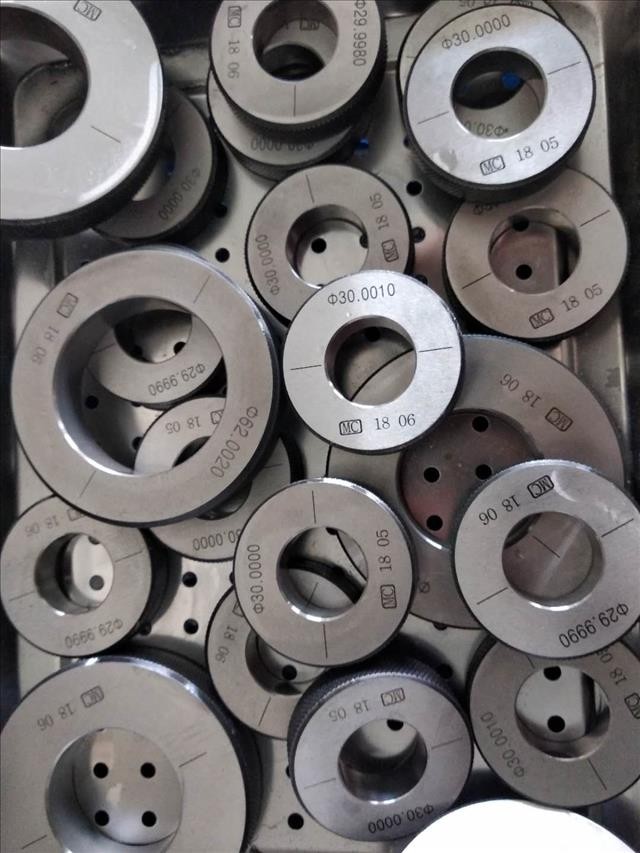

不同標準之下的環規特征：
標準環規相關產品：角度規，針規，螺紋塞規、環規產品名稱：管用平行螺紋規產品種類：工業測量儀器所屬行業：玩具及塑料工業模具及五金制造行業產品用途：普通管狀螺紋檢驗用環規之常備規格即標準件：公制螺紋塞規環規：M2-M220；梯型螺紋塞規環規：TV9-TV180；圓柱管螺紋塞規環規：G1/16-G6〞；英制惠式螺紋塞規環規：1/4-6〞；美制統一螺紋塞規環規：1/4-6〞；美制梯型螺紋塞規環規：ACME1/2-5〞；美制短牙梯型螺紋塞規環規：STVBACME1/2-5〞；對表專用環規：10MM-380MM。 環規亦有德國、日本等國制造技術標準，我國企業代工環規亦有較高技術。
Tr梯形螺紋環規規格
| 公稱直徑 | 螺距 | ||
| Nominal Dia. | Pitch 1 | Pitch 2 | Pitch 3 |
| Tr8 | 1.5 | ||
| Tr9 | 1.5 | 2 | |
| Tr10 | 1.5 | 2 | |
| Tr11 | 2 | 3 | |
| Tr12 | 2 | 3 | |
| Tr14 | 2 | 3 | |
| Tr16 | 2 | 4 | |
| Tr18 | 2 | 4 | |
| Tr20 | 2 | 4 | |
| Tr22 | 3 | 5 | 8 |
| Tr24 | 3 | 5 | 8 |
| Tr26 | 3 | 5 | 8 |
| Tr28 | 3 | 5 | 8 |
| Tr30 | 3 | 6 | 10 |
| Tr32 | 3 | 6 | 10 |
| Tr34 | 3 | 6 | 10 |
| Tr36 | 3 | 6 | 10 |
| Tr38 | 3 | 7 | 10 |
| Tr40 | 3 | 7 | 10 |
| 公稱直徑 | 螺距 | ||
| Nominal Dia. | Pitch 1 | Pitch 2 | Pitch 3 |
| Tr42 | 3 | 7 | 10 |
| Tr44 | 3 | 7 | 12 |
| Tr46 | 3 | 8 | 12 |
| Tr48 | 3 | 8 | 12 |
| Tr50 | 3 | 8 | 12 |
| Tr52 | 3 | 8 | 12 |
| Tr55 | 3 | 9 | 14 |
| Tr60 | 3 | 9 | 14 |
| Tr65 | 4 | 10 | 16 |
| Tr70 | 4 | 10 | 16 |
| Tr75 | 4 | 10 | |
