無壓風門機械閉鎖裝置 煤礦井下礦用自動雙向無壓風門

氣控無壓風門的結構及工作原理：

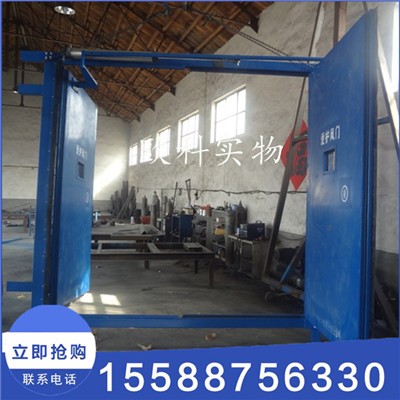

（1）風門結構

氣控無壓風門主要由門框、左右門板、平衡機構、鋼絲繩及氣缸等組成。

（2）工作原理

 氣控無壓風門采用煤礦井下高壓氣體作為氣缸的動力源，由電磁閥控制氣缸1推桿收縮，通過連接在推桿上的鋼絲繩3來拉動平衡桿4，從而帶動直架和彎架5，調控風門的開啟。當推桿伸出時，鋼絲繩呈現為松馳狀態，此時鋼絲繩對風門的牽制力為零， 風門則在配重墜陀2的作用下，回到關閉狀態。

歐科牌無壓風門主要參數

風門開啟形式為異向同步開閉.

手動開啟力150N左右.

門扇開啟角度≥90度.

歐科牌無壓風門特點：

1、風門開啟力小，開啟力與風壓大小及風向無關；

2、雙向隔風，漏風量小，無需再設反向風門；

3、鋼質構造，結構簡單，堅固耐用；

4、關閉平穩，安全可靠；

5、防火性能好，能有效阻止皮帶運輸巷可能發生的火災，防止火災及***氣體進入其它巷道；

6、壓力平衡式風門既能手動聽操作，也可動力操作，如再加一套控制系統，可實現風門的自動開啟；

7、兩道風門之間可實現相互閉鎖。
