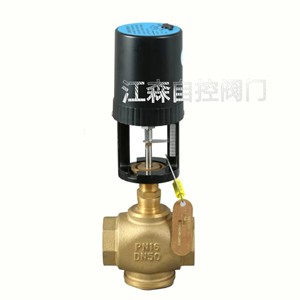

江森比例積分電動二通調節閥

產品概述

比例積分電動調節閥能調節蒸汽或冷熱水的流量，廣泛應用于中央空調、采暖、水處理、工業加工行業等系統的流體控制。

技術規范

公稱壓力：0-1.6mpa

殼體材質：黃銅/青銅

工作介質：熱冷水、50%乙二醇、蒸汽

適用溫度：2-120℃

特點

1.執行器選用鑄鋁支架及ABS塑料外殼、體積小、重量輕

2.適合多種控制信號：增量（浮點）、電壓（0-10V）、電流（4-20mA）

3.具有0-10V或4-20mA反饋信號（選配）

4.閥體有鑄銅、鑄鐵、鑄鋼、不銹鋼多種材質可供選擇，以適合不同工作介質及溫度需求

5.功耗低、輸出力大、噪音小

6.閥體有螺紋連接和法蘭連接兩種，安裝方便，其構造符合IEC國際標準

主要外形尺寸

規格：DN25 DN32 DN40 DN50

流量系數：10 16 25 40

行程：19 22 22 22

關閉壓差：1400 800 500 400

主要尺寸：L-110 120 130 145 H-265 270 275 285

閥體技術參數：

閥體型號    DN25    DN32    DN40    DN50    DN65

閥桿行程    20  20  20  20  20

壓差1.0 0.75    0.5 0.3 0.2

流量系數KV值   10  16  25  4   63

公稱壓力    1.6mpa

液體溫度   水-10℃-95℃ 蒸汽-10℃-180℃

介質   冷/熱水，蒸汽等

材質   閥體   黃銅，不銹鋼

閥芯   黃銅，不銹鋼

閥桿   不銹鋼

密封   四氟填充，V型密封，彈簧自補償

泄漏量 單座閥小于KV值得0.04%

執行器技術參數

動作/控制  可逆的，遞增控制   可逆的，遞增控制   比例式制型正轉或反轉

電機型式   交流永磁同步可逆機電

作用力  1000N   1000N   1000N

控制信號   增量/開關信號  增量/浮點信號   0（2）~10VDC或0（4）~20mADC

反饋信號            0（2）~10VDC或0（4）~20mADC

行程    25mm    25mm    25mm

工作溫度    -10~-60℃   -10~-60℃   -10~-60℃

工作濕度    10%90%RH無結露
