一、產品概述

1.防爆接線盒適用范圍

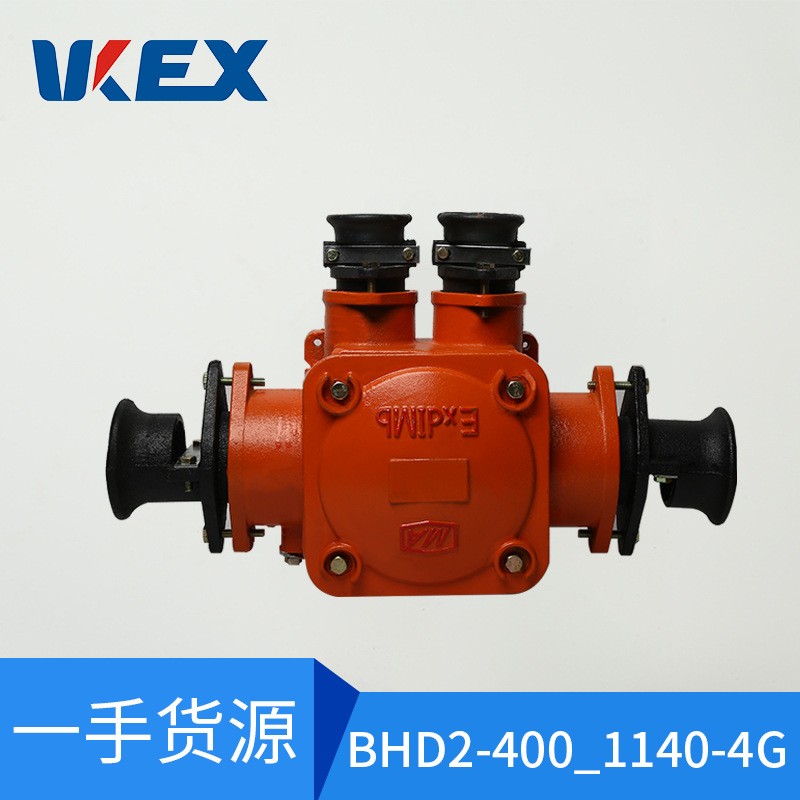

BHD2系列礦用隔爆型電纜接線盒適用于具有爆炸性氣體環境的煤礦井下，在1140V，660V，380V供電網絡中，作為信號、照明、動力等電纜連接和分支之用，本產品具有強度高，絕緣性能好等特點。

2.防爆接線盒本產品主要執行標準

MT429-2008《煤》

GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》

GB3836。2-2000《爆炸性氣體環境用電電器設備 第2部分：隔爆型“d”>

3.防爆形式：礦用隔爆型

防爆標志：EXDI

4.防爆接線盒產品使用條件：

環境氣壓（86-110）Pa;

空氣相對濕度不大于95%（ 25度時）

周圍空氣溫度-20~ 40度

具有爆炸性氣體（甲烷）混合物的場合。

無顯著搖動和劇烈沖擊振動的地方。

污染等級3級。

安裝類列III。

二、產品結構

本系列產品由隔爆外殼（殼體、蓋）絕緣接線座、電纜引入裝置及內外接地裝置等組成。

三、防爆接線盒使用方法

1.本產品適用于工作電壓380，660，1140V電路中，電壓頻率：50HZzui大電流不大于25A，40A，100A，200A，400A。

2.裝拆電纜時，必須先切斷電源，然后打開頂蓋，引入裝置的電纜應按照表1的要求，所如采用其它規格的電纜，請配相應內徑的密封圈，導線在與接線柱連接時，須注意保持電氣間隙，當只用一個引入裝置時，另一個必須用金屬堵板堵住。

3.蓋體裝配好后，必須擰緊定位螺釘，拆卸時，必須先松開定位螺釘。

四、防爆接線盒故障分析與處理

在確何接線正確的情況下，發生故障請按下表進行分析與處理。
