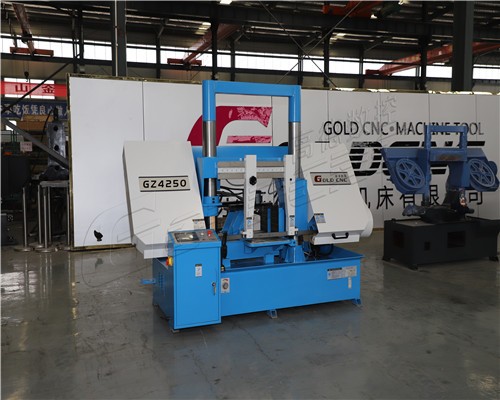

GZ4250全自動金屬帶鋸床

一、機床的主要用途：

  本機床用于切割高度≤500mm，寬度≤500mm的大型鋼胚，亦可在選取適當的工藝參數后，切割各種黑色或有色金屬材料。

二、機床的主要特征：

  1、機床通過機械、電氣、液壓的配合，具有自動夾緊、自動進刀、切割完畢鋸架自動上升（即退刀）的功能。

  2、進給速度，在給定的范圍內，可進行無級調整。

  3、由于其切削刀具，采用進口薄片的雙金屬帶鋸條，因此，切口窄，耗材少，所需動力小，是大、中型企、事業單位切割大型鋼胚、大型模具鋼胚的一種具有顯節材又節能的切割刀具。

  4、加強型可調式鎢鋼夾持片，確保鋸切精度。

  5、鋸架上下升降，由紫外線接近開關控制，送料控制返回原點時，由紫外線接近開關控制（常開）。

  6、送料長度尺寸由光柵尺檢測，光柵尺檢測有效范圍500mm。

  7、人機界面支持雙通訊口聯機功能，可同時連接2種不同通訊格式的，架構多機聯機網絡。

  8、 可編程，全自動控制。

  9、光柵尺檢測送料長度。

  10、材料夾緊采用油缸夾緊。

  11、可同時疊加多根材料鋸切。

  12、線速度根據不同材料鋸切，給定不同線速度，達到不同的鋸切效率。

三、機床自動控制系統

  1、全自動控制人機界面通過機械、電氣、液壓的配合，具有自動送料、自動切削等系統來控制工作循環。

  2、在操作系統里分為手動與全自動工作，由人機界面轉換控制。

  3、在帶鋸床上裝有二組虎鉗，一組用來鋸料時夾緊，自動送料由另外一組虎鉗夾緊通過油缸工作來控制送料。送料長度由紫外線接緊行程開關控制，送料時由光柵尺自動檢測數據控制，由PLC轉換鋸床切割工作，自動送料返回原點。

  4、數控帶鋸床適用于大批量同規格材料鋸切，性能穩定，效率高。

  5、人機界面取代傳統控制面板功能，數字設定、指示燈等，隨時顯示設備狀態，操作指示，參數設定。（在人機界面電腦上輸入鋸切長度、鋸切數量，輕松一按啟動按扭LCD顯示液晶屏，鋸切輸入鋸切數量完成后，鋸床自動停機等其它功能。

  6、由PLC可編程，設定鋸切全過程的自動程序。

  7、送料長度采用光柵尺控制，準確精度高，長度誤差＜0.30mm。

  8、可由數控控制單程自動送料長度500mm。

四、主要配置表：施耐德電氣，日本NACHI軸承，博新減速機，漢達液壓系統，龍頭油泵，龍頭電機

五、隨機附件：帶鋸條兩根，托料車一臺，工具箱一套，說明書一本。

六、主要技術參數：
