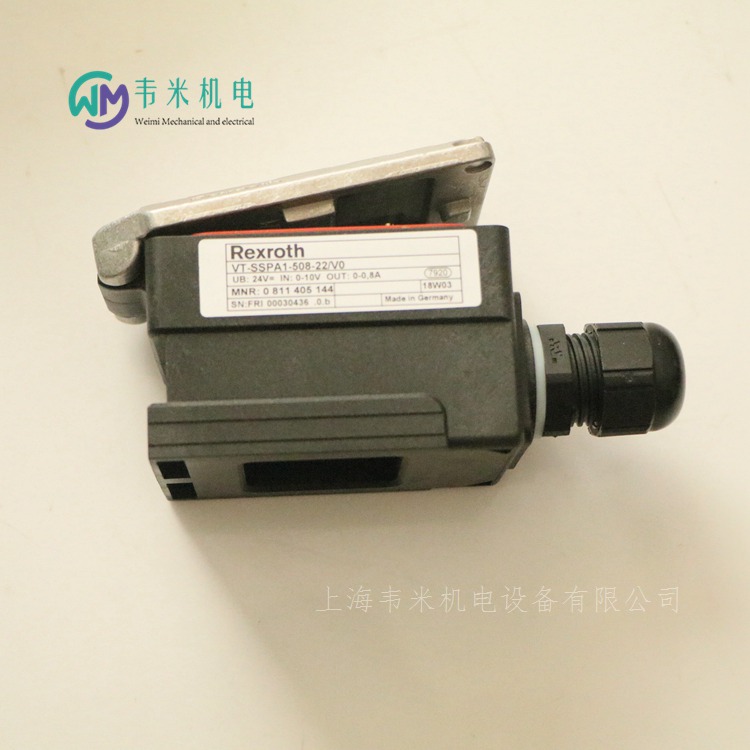

力士樂放大器接插器0811405144，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009，傳真：021-51334670；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格優惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-SSPA1-508-2X
0811405144 VT-SSPA1-508-22/V0
0811405162 VT-SSPA1-508-22/V0/I
組件系列 2X
模擬，連接器設計
適用閥門：
DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8
差動輸入
可調節斜坡時間、靈敏度、零電位和顫振頻率
24 V 工作電壓
放大器用于控制不帶電氣位置控制的比例閥。
它直接連到閥門的線圈插頭?？刂苽龋║B，控制值）上的連接電纜通過電纜束線圈引導和連接。
LED 發出可用電源電壓的信號。視放大器類型而定，將控制值預設為電壓 0...10 V 或電流 4...20 mA。
控制值可以通過閥零位電位計和靈敏度電位計進行調節。如果是電壓規格，可用差分輸入。
此外，控制值可以通過斜坡引導。
為適應特殊的應用場合，顫振電流振幅電位計采用了多變的設計。
交付時，顫振電流振幅電位計已設置為佳值，以便只有在上述特殊情況下才有必要進行另一次調節。

力士樂放大器接插器0811405144，德國REXROTH放大器插頭；

力士樂REXROTH電子元件
力士樂REXROTH閥放大器
力士樂REXROTH無位置反饋的比例閥放大器
力士樂REXROTH模擬放大器，插頭設計
力士樂REXROTH比例閥的放大器插接器VT-SSPA1-508-2X
0811405144 VT-SSPA1-508-2X/V0/0
0811405144 VT-SSPA1-508-22/V0
0811405162 VT-SSPA1-508-2X/V0/I
0811405162 VT-SSPA1-508-22/V0/I
力士樂REXROTH比例壓力和流量控制閥用閥放大器VT-SSPA1-525-2X
0811405143 VT-SSPA1-525-2X/V0/0
0811405145 VT-SSPA1-525-2X/V0/I
力士樂REXROTH插入式比例閥放大器VT-SSPA1...1X
R900779643 VT-SSPA1-1-1X/V0/0-24
R901238534 VT-SSPA1-1-1X/V0/0-24/K24
R901029782 VT-SSPA1-1-1X/V0/I-24
R901110449 VT-SSPA1-1-1X/V001
R987217338 VT-SSPA1-5-1X/V0/0-24 5MKABEL
R901238530 VT-SSPA1-5-1X/V0/0-24/K24
R901432479 VT-SSPA1-5-1X/V010/0-24
R901390045 VT-SSPA1-5-1X/V180/0-24/K24
R901005414 VT-SSPA1-50-1X/V0/0-24
R901238532 VT-SSPA1-50-1X/V0/0-24/K24
R901029783 VT-SSPA1-50-1X/V0/I-24
R901136250 VT-SSPA1-50-1X/V001
R901336728 VT-SSPA1-50-1X/V002
R987219626 VT-SSPA1-100-1X/V0/0-24 5MKABEL
R901238528 VT-SSPA1-100-1X/V0/0-24/K24
R901104644 VT-SSPA1-150-1X/V0/0-24
R901263782 VT-SSPA1-150-1X/V0/0-24/K24
力士樂REXROTH比例換向閥和比例壓力閥的閥放大器
0811405041 VT-SSPA1-525-10/V0
力士樂REXROTH模擬電路放大板，歐洲版制式
力士樂REXROTH比例換向閥和比例壓力閥的閥放大器
0811405081 VT-VSPA1-508-10/V0/RTP
0811405079 VT-VSPA1-525-10/V0/RTP
力士樂帶集成電子元件 (OBE) 或外部控制電子元件的先導式比例方向插裝閥
2WFC; 2WFCE
R901388127 2WFCE32S320L-10/M/24A1
溫度范圍  -20 … 60℃
大工作壓力  420bar
大回流壓力  100bar
建議粘度范圍  20 … 100mm?/s
二位二通型號
強度：
-油壓阻力高為 420 bar
-高耐振度（符合 DIN EN60068-2）
-環境溫度高為 60 ?C
精確度：
-響應靈敏度高，滯后低
可靠性：
-質量高，設計成熟
標準化：
-安裝尺寸符合 ISO 7368
-連接器/接口
柔性：
-可與壓力補償器連接，可提供壓力補償流量控制
安全性：
-斷電、電纜中斷或斷開選通后，會進入主級故障安全位置
設置
2WFCE 型先導式比例方向閥基本構成包括：
蓋
主級
帶比例電磁鐵的先導控制閥
帶位置傳感器和模擬接口的集成電子元件
集成電子元件 (OBE) 將控制值與主級 控制閥芯的位置理論值進行比較。在存在控制偏差的情況下，先導控制閥將激活控制線圈。以此調節控制閥芯。根據控制偏差的不同，主級 控制腔或者以先導油（主級已關閉）加壓，或者已卸載（主級已打開）?？刂破钚拚?，將通過控制值成比例地控制行程及節流孔橫截面。
為保證正常運行，必須遵守以下條件：
流向 A → B（X 連接到 A）
流向 B → A（X 連接到 B）
電源電壓故障
如果小電源電壓發生故障或低于小電源電壓，則啟用將斷開（僅限接口 B1 和 G1）且在線圈導線電纜中斷情況下，集成電子元件 (OBE) 將斷開先導控制閥線圈的電源。主級控制閥芯 通過油口 X 處可用壓力和主級彈簧力安全移動至其閥座位置并阻塞 A 和 B 之間的油液流動。
流量控制功能
先導式比例方向閥可與壓力補償器配合使用以提供壓力補償流量控制。
集成電子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24 ?V 的電源電壓之后，如果滿足以下條件，則電子元件將準備就緒：
電源電壓 UB > 18 V DC
線圈連接未中斷
控制值線未中斷且控制值 > 2.7 mA（僅指接口“G1”）
如果上述條件中有一個未得到滿足，則控制器和輸出級斷路，并將插腳 11 （僅指接口“B1”和“G1”）的“準備就緒”信號設置為 0 V。
2. 理論值輸出信號
電氣接口“A1”（插腳 F）和“B1”（插腳 6）
“A1”：0.35 V ... 10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -2.5 V 時，節流閥芯處于閥座位置
“B1”：0 V ... 10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -1.5 V 時，節流閥芯處于閥座位置
電氣接口“G1”（插腳 6）
4 mA ... 20 mA 對應于 0 % ... 100 % 的閥門開口；當理論值 < 2.7 mA 時，節流閥芯處于閥座位置
注意：
電子元件接口“A1”
在開口方向：若控制值 ≥ 0.5 V 時，則啟用閥門
在閉合方向：控制值 ≤ 0.3 V 時（“閥座上”），閥門停用
在開口方向的電氣接口“B1”和“G1”：
若已設置使能插腳 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），則啟用閥門
在閉合方向：若未設置插腳 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“閥座上”），則停用閥門
