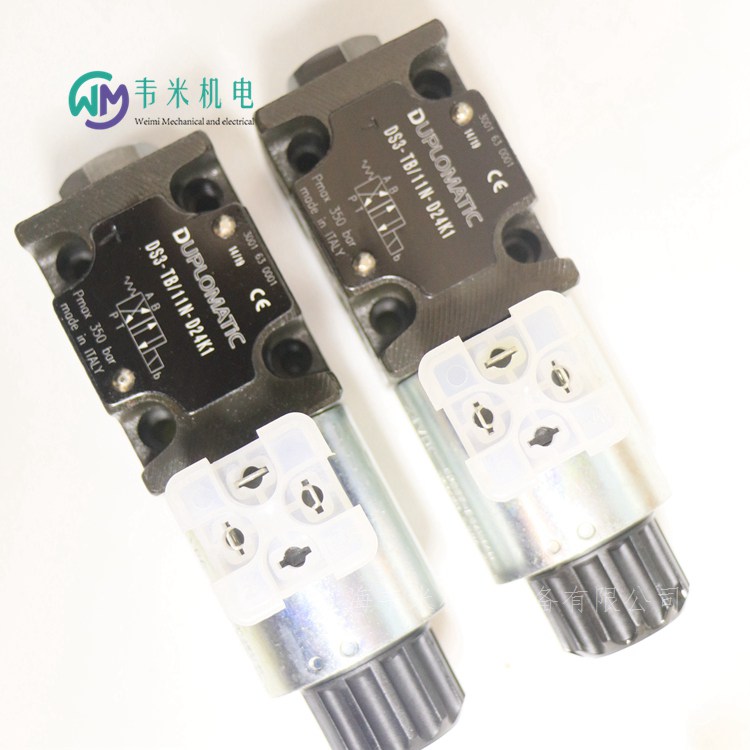

DUPLOMATIC電磁閥DS3-TB/11N-D24K1，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009，傳真：021-51334670；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格優惠；熱誠歡迎新老客戶咨詢購買！

意大利迪普馬DUPLOMATIC電磁閥DS3系列
板式安裝
ISO 4401-03 (CETOP 03)
高工作壓力 350 bar
大流量 100 l/min
直動式底板安裝方向控制閥，底板安裝面符合ISO 4401(CETOP RP121H) 標準。
該閥提供三通或四通設計，可分為2位和3位，并且具有各種可互換的閥芯。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵。
該閥可采用直流或者交流電磁鐵。直流電磁鐵也可采用交流供電。但需使用帶橋式整流器的插頭。
DS3直流電磁鐵閥還以可提供平穩換向類型。
直流電磁鐵閥還可以提供鋅鎳鍍層，確保抗鹽霧能力達600小時。
除了標準的手動應急操作之外，還可提供手柄式、推進式、保護罩式以及機械制動式等各種形式。
工作極限
不同閥芯機能的流量限制和工作壓力之間的關系。數據測量按照 ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為 36 cSt的礦物液壓油，在溫度為50 ?C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可作360?旋轉，以適應可用的安裝空間。
直流電磁閥電流和功率消耗
表中列出了不同型號直流線圈的電流和功耗值。采用交流電（50或者 60 Hz）供電時，需通過整流電路實現，可使用帶橋式整流的“D”型插頭。 但需要考慮功率極限的下降。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可以通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的 值。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。

電磁閥里有密閉的腔，在不同位置開有通孔，每個孔連接不同的油管，腔中間是活塞，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來開啟或關閉不同的排油孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置。這樣通過控制電磁鐵的電流通斷就控制了機械運動。

一、電磁閥從原理上分為三大類：
    1）直動式電磁閥：
原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。
特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。
    2）分步直動式電磁閥：
原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。
特點：在零壓差或真空、高壓時亦能可*動作，但功率較大，要求必須水平安裝。
    3）先導式電磁閥：
原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關 閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。
    特點：流體壓力范圍上限較高，可任意安裝（需定制）但必須達到流體壓差條件。

DUPLOMATIC電磁閥DS3-TB/11N-D24K1，意大利迪普馬電磁閥；

意大利迪普馬DUPLOMATIC電磁閥：
DS3-S1/11N-D24K1
DS3-S2/11N-D24K1
DS3-S3/11N-D24K1
DS3-S4/11N-D24K1
DS3-S5/11N-D24K1
DS3-S6/11N-D24K1
DS3-S7/11N-D24K1
DS3-S8/11N-D24K1
DS3-S9/11N-D24K1
DS3-S10/11N-D24K1
DS3-S11/11N-D24K1
DS3-S12/11N-D24K1
DS3-S17/11N-D24K1
DS3-S18/11N-D24K1
DS3-S19/11N-D24K1
DS3-S20/11N-D24K1
DS3-S21/11N-D24K1
DS3-S22/11N-D24K1
DS3-S23/11N-D24K1
DS3-S26/11N-D24K1
DS3-S27/11N-D24K1
DS3-S28/11N-D24K1
DS3-S29/11N-D24K1
DS3-RK/11N-D24K1
DS3-RK02/11N-D24K1
DS3-RK1/11N-D24K1
DS3-1RK/11N-D24K1
DS3-SA1/11N-D24K1
DS3-SA2/11N-D24K1
DS3-SA3/11N-D24K1
DS3-SA4/11N-D24K1
DS3-RSA1/11N-D24K1
DS3-RSA2/11N-D24K1
DS3-RSA3/11N-D24K1
DS3-RSA4/11N-D24K1
DS3-TA/11N-D24K1
DS3-TA02/11N-D24K1
DS3-TA12/11N-D24K1
DS3-TA23/11N-D24K1
DS3-23TA/11N-D24K1
DS3-TA30/11N-D24K1
DS3-TA33/11N-D24K1
DS3-SB1/11N-D24K1
DS3-SB2/11N-D24K1
DS3-SB3/11N-D24K1
DS3-SB4/11N-D24K1
DS3-RSB1/11N-D24K1
DS3-RSB2/11N-D24K1
DS3-RSB3/11N-D24K1
DS3-RSB4/11N-D24K1
DS3-TB/11N-D24K1
DS3-TB02/11N-D24K1
DS3-TB12/11N-D24K1
DS3-TB23/11N-D24K1
DS3-23TB/11N-D24K1
DS3-TB30/11N-D24K1
DS3-TB33/11N-D24K1
一、液壓傳動技術的應用
液壓傳動技術在近代工業制造中的應用
液壓傳動有許多突出的優點，因此它的應用非常廣泛，如一般工業用的塑料加工機械、壓力機械、機床等，行走機械中的工程機械、建筑機械、農業機械、汽車等;鋼鐵工業用的冶金機械、提升裝置、軋輥調整裝置等;土木水利工程用的防洪閘門及堤壩裝置、河床升降裝置、橋梁操縱機構等，發電廠渦輪機調速裝置、發電廠等等。

二、液壓傳動技術的原理與特點
1、液壓傳動的介紹
液壓傳動是用液體作為工作介質來傳遞能量和進行控制的傳動方式。液壓傳動和氣壓傳動并稱為流體傳動，是根據17世紀帕斯卡提出的液體靜壓力傳動原理而發展起來的一門新興技術，是工農業生產中應用廣泛的技術。
2、液壓傳動的優點
(1)體積小、重量輕，因此慣性力較小，當突然過載或停車時，不會發生大的沖擊，
(2)能在給定范圍內平穩的自動調節牽引速度，并可實現無極調速;
(3)換向容易，在不改變電機旋轉方向的情況下，可以較方便地實現工作機構旋轉和直線往復運動的轉換;
(4)液壓泵和液壓馬達之間用油管連接，在空間布置上彼此不受嚴格限制;
(5) 由于采用油液為工作介質，元件相對運動表面間能自行潤滑，磨損小，使用壽命長;
(6)操縱控制簡便，自動化程度高;
(7)容易實現過載保護。
液壓傳動有許多突出的優點，因此它的應用非常廣泛，如一般工業用的塑料加工機械、壓力機械、機床等，行走機械中的工程機械、建筑機械、農業機械、汽車等，鋼鐵工業用的冶金機械、提升裝置、軋輥調整裝置等，土木水利工程用的防洪閘門及堤壩裝置、河床升降裝置、橋粱操縱機構等;發電廠渦輪機調速裝置等等，船舶用的甲板起重機械、船頭門、艙壁閥、船尾推進器等，特殊技術用的控制裝置、測量浮標、升降旋轉舞臺等。
3、液壓傳動的基本原理
液壓傳動的基本原理是在密閉的容器內，利用有壓力的油液作為工作介質來實現能量轉換和傳遞動力的。其中的液體稱為工作介質，一般為礦物油，它的作用和機械傳動中的皮帶、鏈條和齒輪等傳動元件相類似。液壓傳動是利用帕斯卡原理!帕斯卡原理是大概就是:在密閉環境中，向液體施加一個力，這個液體會向各個方向傳遞這個力!力的大小不變!液壓傳動就是利用這個物理性質，向一個物體施加一個力，利用帕斯卡原理使這個力變大!從而起到舉起重物的效果!
液壓傳動在閥門行業也得到很大的應用,如閥門的機床制造加工設備、閥門]液壓試驗設備、閥門的液壓傳動裝置等。
