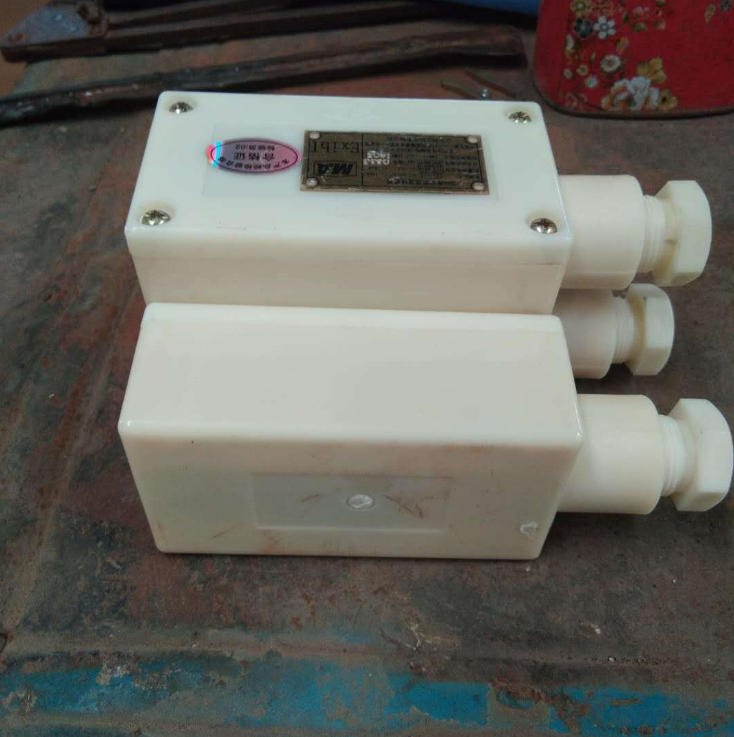

山東東達集團主要生產給煤機及配件，滾輪罐耳，空氣炮，皮帶機綜保，阻車器，氣動臥閘，氣動擋車梁，銷齒操車，風門及風門控制，跑車防護，一坡三擋，隔膜泵，清淤泵，灑水降塵裝置，UPS電源，電磁閥，氣缸，變頻器等礦用安全設備，GUJ30煤礦用堆煤傳感器概 述

1.用途及適用范圍：GUJ30堆煤傳感器（以下簡稱傳感器）為礦用本質安全型電氣設備，該傳感器

適用于煤礦井下、露天煤礦、選煤廠等工作場所，作為帶式輸送機輸送帶堆煤檢測之用。

2.特點：傳感器體積小，重量輕，便于安裝，性能穩定，維護簡單。

二、產品分類

1.防爆型式及標志

防爆型式：礦用本質安全型

3.接點容量：DC12.5V/0.5安(備注：符合簡單設備的規定，用于經防爆檢驗合格的本質安全電路中)；

4.輸出信號：常開無源接點：1對；

5.外形尺寸：390mm?170mm?65mm。

6.質量：2kg。

三、使用環境條件

1.傳感器在下列環境條件下應能正常工作

a)環境溫度：0℃～ 40℃；

b)相對濕度：不大于96%（ 25℃）；

c)大氣壓力：80kPa～106kPa；

d)煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

2.傳感器能承受的最惡劣和安裝貯運條件為：

a)高溫： 60℃；

b)低溫：-40℃；

d)振動：加速度50m/s

e)沖擊：峰值加速度500m/s

四、結構特征及工作原理

1.結構特征：傳感器由外殼、煤位觸桿、開關接點、接線端子等部分組成。

2.工作原理：傳感器工作原理為機械開關式。當出現運輸機埋機頭、滿倉、滿煤漏斗時，煤觸及堆煤傳感器的觸頭并推動觸桿偏離中心線之間的動作擺角大于30?3?時，傳感器動作，傳感器能自動切斷運輸機的電源實現煤位保護，連接的控制箱語音報警。

五、主要性能

1.接觸電阻：閉合接點的接觸電阻不大于0.1Ω，振動、沖擊后不大于0.2Ω。

2.動作角度：30??3?；

3.復位角度：10??3?；

4.觸桿動作力：≤9.8N；

5.輸出信號：常開無源接點：一對；

6.動作性能：傳感器受動作力作用，觸桿轉動至動作角度時應立即動作，常開接點閉合，動作力撤除探桿自動返回原位經過復位角度時立即恢復，常開接點斷開
