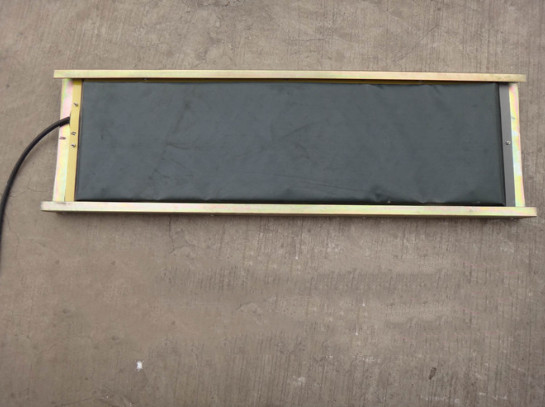

GVD1200煤礦用撕裂傳感器概述

1.用途及適用范圍：GVD1200煤礦用撕裂傳感器（以下簡稱傳感器）為礦用本質安全型電氣設備,該傳感器適用于煤礦井下、露天煤礦、選煤廠等工作場所，作為帶式輸送機輸送帶撕裂檢測之用。

2.特點：傳感器體積小，重量輕，便于安裝，性能穩定，維護簡單。

二、產品分類

1.防爆型式及標志

防爆型式：礦用本質安全型

3.接點容量：DC12.5V/0.5安(備注：符合簡單設備的規定，用于經防爆檢驗合格的本質安全電路中)；

4.輸出信號：常開無源接點：1對；

5.外形尺寸：1000mm?296mm?50mm。

6.質量：5kg。

三、使用環境條件

1.傳感器在下列環境條件下應能正常工作

a)環境溫度：0℃～ 40℃；

b)相對濕度：不大于96%（ 25℃）；

c)大氣壓力：80kPa～106kPa；

d)煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

2.傳感器能承受的最惡劣和安裝貯運條件為：

a)高溫： 60℃；

b)低溫：-40℃；

d)振動：加速度50m/s

e)沖擊：峰值加速度500m/s

四、結構特征及工作原理

1.結構特征：傳感器由外殼、微動開關、開關接點等部分組成。

2.工作原理：撕裂傳感器信號為壓敏式開關量輸出。正常時，傳感器處于斷開狀態。若皮帶撕裂，100cm

2敏感區有物料（煤）約1200g落入時，傳感器動作，控制箱接收到撕裂信號，實現撕裂保護，同時發出語言報警信號。

五、主要性能

1.輸出信號：常開無源接點：1對；

2.接觸電阻：閉合接點的接觸電阻不大于0.1Ω。

3.動作性能：撕裂傳感器的100cm

2面積其上落入（1200?120）g物料時，傳感器常開接點閉合
