AVENTICS氣缸0822121003，上海韋米機電設備有限公司供應產品，銷售熱線：13524123009，在線QQ：2896079243，傳真：021-51334670；聯系人：雷青。產品圖片實拍，價格貨期快速報價，大量產品現貨供應，價格優惠；熱誠歡迎新老客戶咨詢下單！

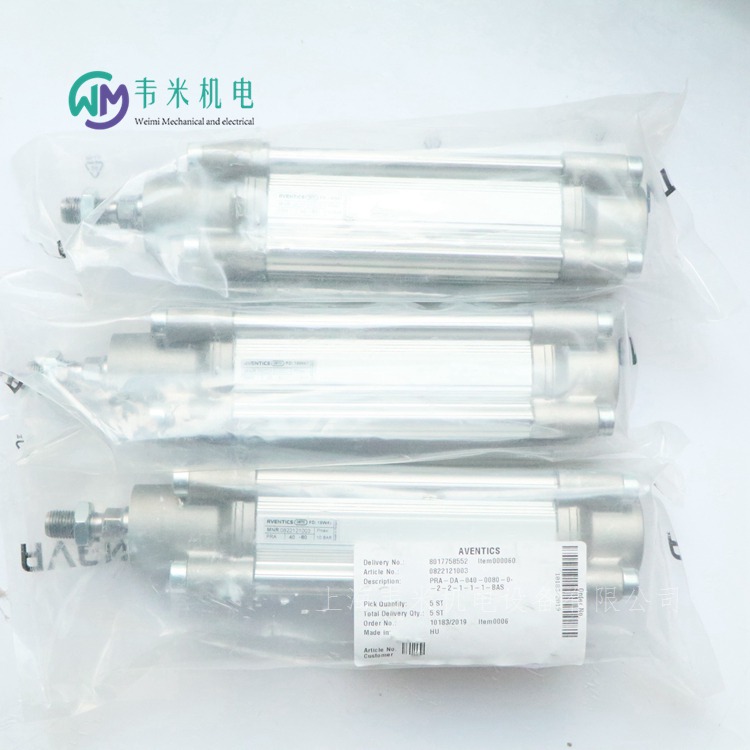

安沃馳AVENTICS型材氣缸符合 ISO 15552 標準， PRA 系列-0822121003
ISO 15552φ 40 mm接口 G 1/4雙作用式帶磁性活塞緩沖 氣動 可調節的活塞桿 外螺紋ATEX 中可選
實用原則雙作用式
緩沖氣動
可調節的
磁性銷釘帶磁性活塞
活塞直徑40 mm
活塞桿螺紋M12x1,25
標準化ISO 15552
行程80 mm
密封件材料聚氨酯
防塵圈聚氨酯
ATEX 中可選
壓縮空氣連接G 1/4
壓縮空氣接口型號內螺紋
標準ISO 15552
合格證書ATEX 中可選
壓縮空氣連接內螺紋
工作壓力范圍1.5 ... 10 bar
低 / 高環境溫度-20 ... 80 ?C
介質溫度范圍-20 ... 80 ?C
介質壓縮空氣
顆粒大小 max.50 μm
壓縮空氣中的含油量0 ... 5 mg/m3
確定活塞推力的壓力6.3 bar
氣缸管子鋁材, 陽極氧化處理
活塞桿不銹鋼
前端蓋板鋁材-壓鑄件
后蓋鋁材-壓鑄件
密封聚氨酯
用于活塞桿的特殊螺母鋼, 鍍鋅
防塵圈聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
通過 ATEX 認證的氣缸（帶標記 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db_X）可以在網絡配置器中生成。
ATEX 認證氣缸的使用溫度范圍為 -20 ?C ... 50 ?C.



安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822406001
φ 8 mm接口 M5單作用式，不受壓縮回緩沖 彈性活塞桿 內螺紋
實用原則單作用式，不受壓縮回
緩沖彈性
活塞直徑8 mm
行程4 mm
壓縮空氣連接M5
壓縮空氣接口型號內螺紋
壓縮空氣連接內螺紋
低 / 高環境溫度-25 ... 80 ?C
介質溫度范圍-25 ... 80 ?C
介質壓縮空氣
顆粒大小 max.50 μm
壓縮空氣中的含油量0 ... 5 mg/m3
確定活塞推力的壓力6.3 bar
重量0.017 kg
氣缸管子鋁材, 陽極氧化處理
活塞桿不銹鋼
活塞晴綸橡膠
前端蓋板黃銅 鋁材
后蓋鋁材
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
用于0822406310材料的活塞：聚氨酯



安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822406332
φ25 mm接口 G 1/8單作用式，不受壓縮回緩沖 彈性活塞桿 內螺紋
實用原則單作用式，不受壓縮回
緩沖彈性
活塞直徑25 mm
活塞桿螺紋M5
行程25 mm
壓縮空氣連接G 1/8
壓縮空氣接口型號內螺紋
壓縮空氣連接內螺紋
低 / 高環境溫度-25 ... 80 ?C
介質溫度范圍-25 ... 80 ?C
介質壓縮空氣
顆粒大小 max.50 μm
壓縮空氣中的含油量0 ... 5 mg/m3
確定活塞推力的壓力6.3 bar
重量0.218 kg
氣缸管子鋁材, 陽極氧化處理
活塞桿不銹鋼
活塞晴綸橡膠
前端蓋板黃銅 鋁材
后蓋鋁材
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
用于0822406310材料的活塞：聚氨酯


安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822406350
φ40 mm接口 G 1/8單作用式，不受壓縮回緩沖 彈性活塞桿 內螺紋
實用原則單作用式，不受壓縮回
緩沖彈性
活塞直徑40 mm
活塞桿螺紋M6
行程5 mm
壓縮空氣連接G 1/8
壓縮空氣接口型號內螺紋
壓縮空氣連接內螺紋
低 / 高環境溫度-25 ... 80 ?C
介質溫度范圍-25 ... 80 ?C
介質壓縮空氣
顆粒大小 max.50 μm
壓縮空氣中的含油量0 ... 5 mg/m3
確定活塞推力的壓力6.3 bar
重量0.225 kg
氣缸管子鋁材, 陽極氧化處理
活塞桿不銹鋼
活塞晴綸橡膠
前端蓋板黃銅 鋁材
后蓋鋁材
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
用于0822406310材料的活塞：聚氨酯



安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822406371
φ63 mm接口 G 1/8單作用式，不受壓縮回緩沖 彈性活塞桿 內螺紋
實用原則單作用式，不受壓縮回
緩沖彈性
活塞直徑63 mm
活塞桿螺紋M8
行程10 mm
壓縮空氣連接G 1/8
壓縮空氣接口型號內螺紋
壓縮空氣連接內螺紋
低 / 高環境溫度-25 ... 80 ?C
介質溫度范圍-25 ... 80 ?C
介質壓縮空氣
顆粒大小 max.50 μm
壓縮空氣中的含油量0 ... 5 mg/m3
確定活塞推力的壓力6.3 bar
重量0.458 kg
氣缸管子鋁材, 陽極氧化處理
活塞桿不銹鋼
活塞晴綸橡膠
前端蓋板黃銅 鋁材
后蓋鋁材
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
用于0822406310材料的活塞：聚氨酯

安沃馳AVENTICS安裝板, 系列 AS2-MBR-...-W01-R412006368
密封件材料丙烯樹膠
材料鋼
低 / 高環境溫度-10 ... 50 ?C
重量0.065 kg
要安裝固定板 W01，必須卸下維修單元的后蓋。


安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010627
φ 20 mm接口 M5雙作用式帶磁性活塞緩沖 彈性活塞桿 內螺紋
實用原則雙作用式
緩沖彈性
磁性銷釘帶磁性活塞
活塞直徑20 mm
活塞桿螺紋M5
行程50 mm
防塵圈聚氨酯
壓縮空氣連接M5
壓縮空氣接口型號內螺紋
壓縮空氣連接內螺紋
低 / 高環境溫度-25 ... 80 ?C
介質溫度范圍-25 ... 80 ?C
介質壓縮空氣
顆粒大小 max.50 μm
壓縮空氣中的含油量0 ... 5 mg/m3
確定活塞推力的壓力6.3 bar
材料
氣缸管子鋁材, 陽極氧化處理
活塞桿不銹鋼
活塞晴綸橡膠
前端蓋板黃銅 鋁材
后蓋鋁材
防塵圈聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010642
實用原則雙作用式
緩沖彈性
磁性銷釘帶磁性活塞
活塞直徑32 mm
活塞桿螺紋M6
行程15 mm
防塵圈聚氨酯
壓縮空氣連接G 1/8
壓縮空氣接口型號內螺紋
壓縮空氣連接內螺紋
低 / 高環境溫度-25 ... 80 ?C
介質溫度范圍-25 ... 80 ?C
介質壓縮空氣
顆粒大小 max.50 μm
壓縮空氣中的含油量0 ... 5 mg/m3
確定活塞推力的壓力6.3 bar
材料
氣缸管子鋁材, 陽極氧化處理
活塞桿不銹鋼
活塞晴綸橡膠
前端蓋板黃銅 鋁材
后蓋鋁材
防塵圈聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010721
接口 M5雙作用式緩沖 彈性活塞桿 內螺紋活塞桿 無旋轉
活塞連桿改裝無旋轉
實用原則雙作用式
緩沖彈性
活塞直徑20 mm
行程10 mm
防塵圈聚氨酯
壓縮空氣連接M5
壓縮空氣接口型號內螺紋
壓縮空氣連接內螺紋
低 / 高環境溫度-25 ... 80 ?C
介質溫度范圍-25 ... 80 ?C
介質壓縮空氣
顆粒大小 max.50 μm
壓縮空氣中的含油量0 ... 5 mg/m3
確定活塞推力的壓力6.3 bar
材料
氣缸管子鋁材, 陽極氧化處理
活塞桿不銹鋼
活塞晴綸橡膠
前端蓋板黃銅 鋁材
后蓋鋁材
防塵圈聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許 的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
