力士樂法蘭螺母3842345081,上海韋米機電設備有限公司主營產品,銷售熱線:13524123009;聯系人:雷青;產品實拍圖片,原廠原裝正品,價格實惠;熱誠歡迎新老客戶咨詢購買!

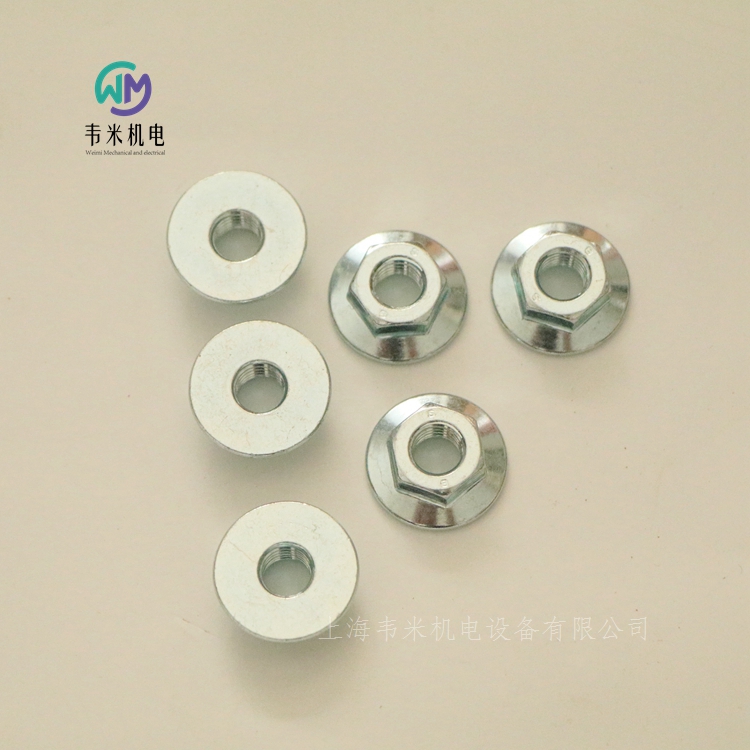

力士樂REXROTH法蘭螺母,T 形螺栓
3842345081
固定和導電連接
螺栓端部凹口用于標記正確的位置
型材精加工:不需要
法蘭螺母 10 mm 鎖坑 M8
材料 鍍鋅鋼
ActiveMover 輸送系統
工件托盤
工件托盤
提供兩個版本:
– 2 磁板(≤ 2 kg 負載)
– 3 磁板(≤ 10 kg 負載)
防護板可屏蔽磁場
低磨損、靜音、低振動塑料導輪
借助潤滑氈來均勻潤滑導軌/滑輪,實現低維護需求和長使用壽命
借助導輪實現可變的載荷重心
識別系統
數據存儲器 (1),用于對工件托盤進行的標識(數據完整性)
讀數頭 (2),在高速度和加速度下讀取數據
安裝組 (3),用于安裝讀數頭和調節讀數頭及數據存儲器之間的距離
紅外線數據傳輸
經由 AMpro 軟件進行配置
輸送段
段模組
用于產生和調節運輸工件托盤所用的電磁場
集成測量系統(編碼器),用于檢測非接觸式工件托盤位置
封閉式電氣盒
用于快捷地拆卸工件托盤,因?yàn)楣ぜ斜P上的導輪沒有與系統互鎖
用于安裝支架、電纜導管等的 8 mm 卡槽(兼容力士樂基本機械元件系列的緊固件)
模塊支架
用于便捷穩定地將段模組安裝到底座上
允許便捷地調節段模組高度
具有安裝孔和螺紋,允許您安裝罩殼
段模組連接組
用于連接段模組
用于進行微調和補償段模組之間的公差
彎道
用于產生和調節運輸工件托盤所用的電磁場
集成測量系統(編碼器),用于檢測非接觸式工件托盤位置
可拆卸罩殼對電子元件提供保護
用于快捷地拆卸工件托盤,因?yàn)楣ぜ斜P上的導輪沒有與系統互鎖
堅固的支架
底座
底座
底座高 L = 1000 mm,用于段模組或彎道
底座高 L = 400 mm,用于彎道
帶可調節的鉸鏈支腳
帶安裝孔和螺紋,用于安裝固定板、連接組和電控柜
傳送帶高度:1100 mm
固定板
段模組固定板,用于在底座上安裝段模組。
彎道固定板,用于在底座上安裝彎道,帶電纜固定卡
底座連接組
連接組,用于連接兩個底座(在段模組之間)
連接組,用于連接兩個底座(在彎道和段模組之間)
電源
電源組
用于為段模組或彎道供電
在底座上豎直或水平安裝
電控柜
支持符合 DIN EN 60204-1 的 1 類緊急停止安全電路
兩個版本:
– EU
– NA
帶不間斷電源 (UPS)
PLC 接口:PROFINET、以太網/IP、EtherCAT 等
帶過濾器和風扇,用于電控柜溫濕度控制
接口模塊
電控柜連接組
2、TS 1 輸送系統
TS 1 是博世力士樂系列輸送系統中的小型系統。工件的尺寸和承載能力為小型產品組裝而專門設計。使用經試驗和測試的成熟雙皮帶、輸送段、橫向提升裝置和彎曲段,可保證高水平的生產可靠性。TS 1 輸送系統由標準化部件組成,您可以在系統里自由組合這些部件。這樣一來,通過組合可以設置許多種版本,從而提供符合您特定需求的定制系統。
模塊化設計可發揮您生產工藝的成本效益潛力。耐用的設計確保系統可重復用于您的未來產品。
采用 TS 1 系統,您可以在三種尺寸中做出選擇:工件測量尺寸為:80 x 80,120 x 120 和 160 x 160。工件托盤的大容許總重量為 3 kg.這意味著除其它應用外,TS 1 還可用于電子和機電產品以及汽車零部件的手動和自動裝配。
借助其的尺寸和承載能力,TS 1 還可以用于規模更大、級別更高的裝配系統、輸送系統或自動裝配機進料器的預裝配或部分裝配。
工件托盤
工件經過處理站時,工件托盤將其運輸?shù)捷斔拖到y(tǒng)中。
工件托盤 WT 1/K
3 種標準尺寸
雙面棱柱槽,用于定位裝置 PE 1/P 定位
ID 15、ID 40 和 ID 200 識別系統移動數據載體的安裝和安裝選件
可更換外部底臺
工件托盤 WT 1/S
3 種標準尺寸
框架采用聚酰胺制成,承載板由鋼制成
雙面棱柱槽,用于定位裝置 PE 1/P 定位
ID 15、ID 40 和 ID 200 識別系統移動數據載體的安裝和安裝選件
可更換外部底臺
工件托盤 WT 1/P
3 種標準尺寸
鋁質全金屬構造
雙面燕尾槽,用于定位裝置 PE 1/P 定位
用于提升定位裝置的定位襯套 HP 1/P
阻尼元件
用于工件托盤 WT 1/K 或 WT 1/S 接觸過程中阻尼噪音的阻尼元件
開關元件
用于阻尼側面安裝的電感式傳感器的切換元件
縱向輸送機
皮帶段
皮帶段 BS 1/… 用于短輸送段和小負荷。因而適用于實現輸送長度更短、與循環無關的工作站和輸送系統。皮帶段可配備不同版本的驅動器,但也可以不配備自身驅動器,例如與另一皮帶段并行運行。齒形帶采用帶有 PA 網狀頂部的聚酰胺制成,用作輸送介質。雖然沒有明確注明,但必要時可以調換輸送方向。
皮帶段 BS 1
可直接與帶自備驅動器的輸送段一起運行。電機安裝在右側(MA = R),左側(MA = L),軌道寬度 b = 160 mm,也可以是中央(MA = M)
皮帶段 BS 1/M
驅動器位置可自由選擇
可直接與帶自備驅動器的輸送段一起運行。電機安裝在右側(MA = R),左側(MA = L),軌道寬度 b = 160 mm,也可以是中央(MA = M)
BS 1/S 型皮帶輸送段
可直接與帶自備驅動器的輸送段一起運行。電機安裝在右側(MA = R),左側(MA = L),軌道寬度 b = 160 mm,也可以是中央(MA = M)
輸送單元的部件
輸送裝置由下列部件組成,可以根據需要進行組合:
驅動模塊
回轉單元
段
段型材
導向型材
型材連接件
交叉連接件
皮帶
支腿套件
軌道寬度:80、120、160 mm
長度介于 1000 至 12000 mm 之間
在堆積運行條件下,整個輸送裝置的容許大接觸重力為 80 kg。
如果裝置上的工件托盤總和超過該值,則必須將整個段分為多個子段。
彎曲段
彎曲段用于返回輸送機端部的工件托盤??商峁?90? 和 180? 兩種彎曲角度的版本。
彎曲段 CU 1/90
驅動通過皮帶段實現。彎曲功能無需額外的驅動器。
段載荷大可達 30 kg
輸送介質:帶網狀頂部的齒形帶,適用于 EPA 環境
凸輪 KU 1/90
集成式共享驅動器,用于轉盤和進料出料段內安裝的皮帶段
段載荷大可達 30 kg
輸送介質:轉盤,適用于 EPA 環境
彎曲段 KU 1/180
皮帶距離 a = 135 mm
集成式共享驅動器,用于轉盤和進料出料段內安裝的皮帶段
段載荷大可達 30 kg
輸送介質:轉盤,適用于 EPA 環境
彎曲段 KU 1/360
皮帶距離 a = 135 mm
集成式共享驅動器,用于兩個轉盤和已安裝的皮帶段。段載荷大可達 24 kg
使用第二驅動器時,段負荷可達 30 kg(AE = 2)
輸送介質:轉盤,適用于 EPA 環境
彎曲段 KE 1/O-90
驅動通過與彎曲段輸出相連的皮帶段 BS 1/T 或者通過單位段的回轉單元 UM 1 來實現。
使用其它驅動套件可改善工件托盤 WT 1/P 在彎曲段起點和終點處的輸送情況。
輸送介質:圓皮帶,適用于 EPA 環境
彎曲段 KE 1/O-180
可用于皮帶距離 a = 60 mm 或 a = 135 mm
驅動通過與彎曲段輸出相連的皮帶段 BS 1/T 或者通過單位段的回轉單元 UM 1 來實現。
輸送介質:圓皮帶,適用于 EPA 環境
皮帶段 BS 1/T
可直接與帶自備驅動器的輸送段一起運行。電機安裝在右側(MA = R),左側(MA = L),軌道寬度 b = 160 mm,也可以是中央(MA = M)
堆積運行時段負荷可達 30 kg
輸送介質:帶網狀頂部的齒形帶,適用于 EPA 環境
連接套件 KU 1,堆積壓力控制器
TS1 模塊通過連接套件在前側相互連接
力士樂REXROTH連接件
1、REXROTH力士樂T 形螺母
3842523135
3842536599
3842501751
3842501752
3842501753
3842536600
3842536601
3842536602
3842530281
3842530283
3842530285
3842530287
3842536606
3842536605
3842536604
3842536603
3842524012
2、力士樂REXROTH有環螺釘
3842541246
3842541409
3、力士樂REXROTH法蘭螺母,T 形螺栓
3842523925
3842345081
3842523920
3842523921
3842523922
3842528715
3842528718
3842528721
3842528724
3842528727
4、力士樂REXROTH滑塊,滑塊型材
⑴、力士樂REXROTH滑塊,滑塊型材,6 mm 鎖坑
3842542692
3842542693
3842523140
3842523142
3842542694
3842523438
⑵、力士樂REXROTH滑塊,滑塊型材,8 mm 鎖坑
3842514928
3842514929
3842514930
3842514931
3842547817
3842547816
3842547815
3842547814
3842510078
⑶、力士樂REXROTH滑塊,滑塊型材,10 mm 鎖坑
3842528741
3842528738
3842528735
3842547813
3842547812
3842547811
3842528744
5、力士樂REXROTH滑塊,滑塊型材,旋入式
⑴、力士樂REXROTH滑塊,滑塊型材,旋入式,6 mm 鎖坑
3842547826
3842536669
3842547825
3842536673
⑵、力士樂REXROTH滑塊,滑塊型材,旋入式,8 mm 鎖坑
3842529327
3842529319
3842529320
3842529321
3842530321
3842529294
3842529295
3842529296
3842529297
3842547824
3842547823
3842547822
3842547821
3842536675
⑶、力士樂REXROTH滑塊,滑塊型材,旋入式,10 mm 鎖坑
3842529325
3842529323
3842529324
3842530316
3842541393
3842529298
3842529299
3842529300
3842547808
3842547807
3842547806
3842536676
6、力士樂REXROTH彈簧
3842523145
3842516685
3842516669
7、力士樂REXROTH對分螺母
3842111987
3842111988
3842111989
8、力士樂REXROTH平行連接件
3842542737
3842542736
9、力士樂REXROTH張緊連接件
3842538489
3842538491
3842538490
10、力士樂REXROTH內支架
3842535574
3842535578
3842535572
11、力士樂REXROTH內支架 R
3842535575
3842535573
3842535577
3842535576
3842535571
12、力士樂REXROTH斜支架
3842535626
3842535627
3842535625
13、力士樂REXROTH重型連接件 180x180 動態荷載
3842555616
3842548955
14、力士樂REXROTH支架
⑴、力士樂REXROTH支架 20/20
3842523511
3842551596
3842523508
3842548842
3842548843
3842523516
⑵、力士樂REXROTH支架 20/40
3842523520
3842551597
3842523517
3842548844
3842548845
3842523516
⑶、力士樂REXROTH支架 20x28
3842502137
3842501587
⑷、力士樂REXROTH支架 30/30
3842523528
3842523530
3842523532
3842551598
3842551600
3842551599
3842523525
3842548846
3842548847
3842523537
⑸、力士樂REXROTH支架 30/60
3842523541
3842551601
3842523538
3842548848
3842548849
3842523537
⑹、力士樂REXROTH支架 30/120
3842551602
3842523587
3842548850
3842548851
3842523537
⑺、力士樂REXROTH支架 60/60
3842523549
3842523551
3842523553
3842551609
3842551610
3842551611
3842523546
3842548852
3842548853
3842523537
⑻、力士樂REXROTH支架 40/40
3842529383
3842551603
3842528967
3842548854
3842548855
⑼、力士樂REXROTH支架 40/80
3842529386
3842551604
3842529005
3842548856
3842548857
⑽、力士樂REXROTH支架 40/160
3842551605
3842529006
3842548858
3842548859
⑾、力士樂REXROTH支架 80/80
3842530360
3842551612
3842530231
3842548860
3842548861
⑿、力士樂REXROTH支架 45/45
3842523561
3842551606
3842523558
3842548862
3842548863
3842523593
⒀、力士樂REXROTH支架 45/90
3842523570
3842551607
3842523567
3842548864
3842548865
⒁、力士樂REXROTH支架 45/180
3842551608
3842523583
3842548866
3842548867
⒂、力士樂REXROTH支架 90/90
3842523578
3842551613
3842523575
3842548868
3842548869
⒃、力士樂REXROTH支架 43x42
3842352009
3842348526
⒄、力士樂REXROTH支架 50/50
3842530259
3842530381
3842548870
3842548871
⒅、力士樂REXROTH支架 50/100
3842530260
3842530382
3842548872
3842548873
⒆、力士樂REXROTH支架 100/100
3842530361
3842530460
3842548874
3842548875
⒇、力士樂REXROTH中間元件
3842523516
3842523537
15、力士樂REXROTH角形構件 R
3842515547
3842521580
3842538703
3842538704
3842515473
3842532274
3842538705
3842529020
3842518424
3842538706
3842504760
16、力士樂REXROTH鋼支架
3842537862
3842537861
3842536729
17、力士樂REXROTH金屬支架,支承架
3842146813
3842536119
3842536121
3842536123
3842536125
3842536120
3842536122
3842536124
3842536126
18、力士樂REXROTH基座支架
3842146815
橫向輸送機
橫向輸送機用于將運輸方向變更 90?,或者用于并行的輸送線執行任務。
橫向輸送機配備了牢固、磨損低且可靠的齒形帶運輸介質,并且在能夠連續兼容 ESD 的基礎上交付。
相對于縱向輸送機,高度提高了 4.4 mm,因而可以在縱向輸送機上任何位置可追溯地使用橫向輸送機,無需進行耗時耗力的適應過程。導向型材不需要切割孔。
在簡單循環系統中,可以使用橫向輸送機而非彎曲段來改變輸送方向。
在復雜循環系統中,橫向輸送機用于將托盤路徑分成單個處理站。
橫向輸送機需要分離工件托盤。(分離器,控制器的功能規劃)
電動橫向輸送機 EQ 1/TR
可用于皮帶距離 a = 60 mm 或 a = 135 mm
提升缸 – D = 25 mm
總行程:13 mm
輸送介質:帶網狀頂部的齒形帶,適用于 EPA 環境
電動橫向輸送機 EQ 1/T
段載荷大可達 30 kg
提升缸 – D = 25 mm
總行程:13 mm
電機安裝在右側(MA = R)或左側(MA = L),其中 b = 160 mm,也可以是中心(MA = M)
輸送介質:帶網狀頂部的齒形帶,適用于 EPA 環境
電動橫向輸送機 EQ 1/TE
段載荷大可達 30 kg
提升缸 – D = 25 mm
總行程:13 mm
電機安裝在右側(MA = R)或左側(MA = L),其中 b = 160 mm,也可以是中心(MA = M)
輸送介質:帶網狀頂部的齒形帶,適用于 EPA 環境
橫向提升裝置 HQ 1/U
由于減速器懸掛在底部,所以結構為緊湊。適用于狹窄空間。
輸送介質:齒形帶
提升缸 – D = 25 mm
總行程:13 mm
輸送介質:帶網狀頂部的齒形帶,適用于 EPA 環境
連接套件,止擋導軌
用于在兩個 ST 1 段之間安裝皮帶段 BS 1/T 的連接套件。縱向段與橫向段在輸送水平上的高度差為 dh = 4.4 mm。
連接套件還可用于在前側連接兩個皮帶段 BS 1/..。
支腿套件
支腿套件
擠壓鋁型材
高度可調節基底
適用于輸送段和皮帶段
基座支架
基座支架
地腳螺栓
T 形螺栓和法蘭螺母
支架 20x28
支架 20x28
T 形螺母
支架套件
定位和定向
提升定位裝置 HP 1/P
可用于工件托盤 WT 1/P
可通過 WT 1/P 工件托盤上的 HP 1/P 定位銷和定位襯套來定位
允許的豎向過程力高達 400 N,含 WT 1/P 在內。在此過程中,HP 1/P 的定位板將 WT 1/P 支撐在其承載板上。
定位裝置 PE 1/P
可用于工件托盤 WT 1/S、WT 1/K 和 WT 1/P
通過工件托盤側邊的固定銷和浮動支撐軸來定位
允許的豎向過程力可達 100 N,包括工件托盤
X 向和 Y 向的重復精度:? 0.015 mm
輸送控制
分離器
分離器 VE 1
氣動分離器。當壓力釋放后,分離器通過彈簧關閉,同時工件托盤停止。
傾斜擋停器;可打開,不會對工件托盤的停止面造成磨損。
堆積運行中所有工件托盤的容許總負荷:80 kg(輸送速度 9 m/min)
分離器 VE 1/V
氣動分離器。當壓力釋放后,分離器通過彈簧關閉,同時工件托盤停止。
集成式電磁閥可實現較短的響應時間
傾斜擋停器;可打開,不會對工件托盤的停止面造成磨損。
堆積運行中所有工件托盤的容許總負荷:80 kg(輸送速度 9 m/min)
分離器,阻尼 VE 1/D
氣動分離器。當壓力釋放后,分離器通過彈簧關閉,同時工件托盤停止。
氣動阻尼可適應工件托盤的重量
工件托盤小重量:0.5 kg
堆積運行中所有工件托盤的容許總負荷:12 kg(輸送速度 6 m/min)
電動分離器
分離器 VE 1/D10-E
用于在輸送段分離工件托盤
適用于作為 HP 1/P 和 PE 1/P 的分離器
減震分離器
可與 WT 1 工件托盤組合
分離器 VE 1/20-E
用于在輸送段分離工件托盤
分離器將一個或多個工件托盤停放到指定位置,并在必要時將其放行用于繼續運輸
可與 WT 1 工件托盤組合
結構緊湊、堅固
適用于作為 HP 1/P 和 PE 1/P 的分離器
阻尼器
阻尼器 DA 1/A
氣動阻尼器
阻尼度可調節
工件托盤的容許負荷在 0.5 kg 到 6 kg之間(輸送速度為 9 m/min)
阻尼器 DA 1/B
氣動阻尼器
阻尼度可調節
工件托盤的容許負荷在 0.5 kg 到 6 kg之間(輸送速度為 9 m/min)
開關托架
開關支架 SH 1/U
開關支架 SH 1/S
開關支架 SH 1/M-A 和 SH 1/M-B
通過半殼體設置,并且可設置兩個版本
半殼體:聚酰胺;黑色
搖桿
搖桿 WI/M
可用于電氣或氣動信號發射器
監測范圍:60 mm
傳感器
帶 M12x1 推入接頭的 M12 傳感器
尺寸:M12 x 70 mm
推入接頭:M12 x 1
額定切換距離 SN = 4 mm
可選配大型 LED 功能顯示
帶 M8x1 推入接頭的 M12 傳感器
尺寸:M12 x 67 mm
推入接頭:M8 x 1
額定切換距離 SN = 4 mm
可選配大型 LED 功能顯示
帶 M8x1 推入接頭的 M12 傳感器 φ 6.5 mm
尺寸:6.5 x 30 mm
推入接頭:M8 x 1
額定切換距離 SN = 4 mm
可選配大型 LED 功能顯示
3、TS 2 plus 輸送系統
工件托盤
WT 2/E 工件托盤
一體式定位襯套,可實現 ? 0.3 mm 的定位精度
可連接 ID 10、ID 40 和 ID 200 識別系統的移動式數據載體
WT 2 工件托盤
適合用于傳送帶、齒形帶和平頂鏈
具有高硬度的堅固耐用型工件托盤
WT 2 工件托盤的部件
WT 2/H 工件托盤
工件托盤用于特別高的容許大總重:240 kg(2 kg/cm 長度),并結合堆積滾子鏈輸送介質使用
完全裝配或用作自裝配套件
WT 2/H 工件托盤的部件
WT 2/F 框架工件托盤
框架工件托盤,完全裝配或用作自裝配套件
由于采用鋁制框架結構,所以重量輕、穩定性好
WT 2/F-H 框架工件托盤
適合用于傳送帶、齒形帶和平頂鏈
適用于 EPA 環境
縱向輸送機
輸送介質選擇
皮帶、齒形帶、平頂鏈和堆積滾子鏈可用作縱向傳送機的輸送介質
輸送介質傳送帶和齒形帶
傳送帶和齒形帶輸送介質適合用于在干凈干燥的環境中輸送小型和中型工件托盤。輸送介質的高韌性平面設計可在輸送段間形成窄輸送溝,并可實現較低的輸送段型材安裝高度。傳送帶是一種特別經濟的輸送介質,主要用于較長的輸送段,而齒形帶則適用于較短的輸送段和/或用于驅動自身沒有驅動機構的鄰近模塊。
這些輸送介質和配備這些輸送介質的模塊均可用于輕型產品的組裝,如家用電器。低卷入風險、低型材安裝高度和低運行噪音等特性有助于它們在手動裝配站的應用。帶 PA 耐磨墊的工件托盤上高可承載 1 kg/cm 的表面載荷。
傳送帶輸送段
輸送單元的部件
輸送介質平頂鏈
平頂鏈主要用于生產排放較低或中等的環境中進行工件托盤傳送。塑料平頂鏈的電弧放電能力允許曲線弧部分進行連續驅動組合。
在與塑料平頂鏈結合使用時,建議在工件托盤上使用PA 耐磨墊。對于輸送段型材中塑料滑動型材這種標準設計,允許的表面負載可達 1 kg/cm,而帶有鋼質滑動型材的可選版本可承受的表面負載可達 1.5 kg/cm。
HD 型材結合鋼質滑動型材和鋼質導向型材,可打造出特別牢固的組合。
平頂鏈輸送介質不允許可逆運行。
如果使用平頂鏈,強烈建議使用 LU 2 自動潤滑單元。
單輥道輸送段,傳送帶輸送段
輸送單元的部件
堆積滾子鏈輸送介質
堆積滾子鏈適用于較大的重型工件托盤。因介質產生的應力(測試油或生產排放)不會影響功能可靠性。堆積滾子不僅會減小分離器上的堆積壓力,而且在加速元件的作用下,工作站作業之后會快速恢復輸送速度。
在與裝配了 PE 耐磨墊的工件結合后,對于輸送段型材中塑料滑動型材這種標準設計,允許的表面負載可達 1.5 kg/cm,而帶有鋼質滑動型材的可選版本可承受的表面負載可達 2 kg/cm。
配備了鋼質滑動型材和鋼質導向型材的新 HD 型材,可形成一個特別牢固、維護少的組合。
傳送帶輸送段
輸送單元的部件
堆積滾子鏈 V plus 輸送介質
通過 Vplus 堆積滾子鏈,工件托盤可獲得 2.5 倍于標稱鏈條速度的傳送速度。
這樣可使運行更加流暢,并且可通過配有鏈條速度較低的 Vplus 堆積滾子鏈必須使用配有 PE 耐磨墊的工件托盤。
這種 Vplus 堆積滾子鏈的另一個好處在于加速效應:在經過每個處理站之后,能夠快速恢復傳送速度,無需任何其它內部元件。
通常情況下,建議使用阻尼分離器和阻尼器。
如果希望通過 Vplus 鏈條獲得 18 m/min 以上的速度,必須考慮整個系統上產生的較高的動態負載。
如有疑問,請聯系您的力士樂專員。
所述的 Vplus 堆積滾子鏈必須使用配有 PE 耐磨墊的工件托盤。允許的大段負載為 1.5 kg/cm.
傳送帶輸送段
輸送單元的部件
輸送介質:雙重鏈條
BS 2/G-250 皮帶段
尤為穩健的功能性輸送段,配有驅動
工件托盤在長達 2000 mm 的輸送段上縱向輸送
LG 2/H 升降門
LG 2/H 安裝套件
可用于 BS 2、BS 2/C-100、BS 2/R-300 傳送帶輸送段,以及輸送段 ST 2/C-H (ST 2/R-H)、驅動機構 AS 2/C-100 (AS 2/R-300) 和回轉單元 UM 2/C-60 (UM 2/R-60) 的組合
從寬度 b = 240 mm 到 b = 1200 mm
適用于通道寬度 (A) 600 ... 1800 mm
在打開位置 (85?),鎖定
機械解鎖,可選配氣動解鎖(PN 套件)
用于在頂端位置解鎖的 PN 套件
連接套件
縱向輸送機的連接套件
用于連接模塊 TS 2plus 位于端部的縱向傳送機上
用于橫向輸送機的連接套件
用于連接模塊 TS 2plus 橫向地放置于橫向輸送機上(端到段)
還需要:橫向提升裝置
