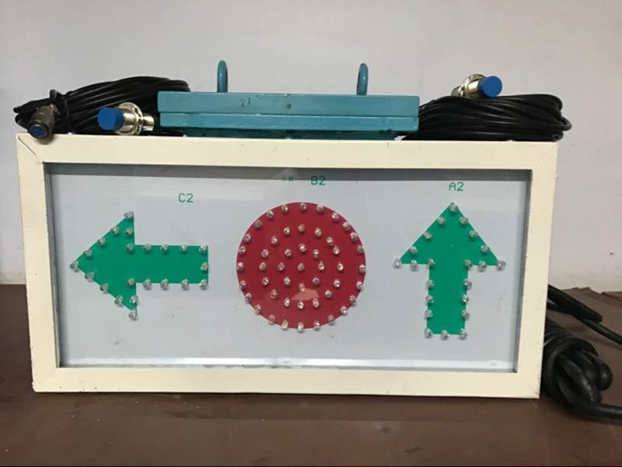

KXH127C岔位指示器概述

KXH127C礦用隔爆兼本安型岔位指示器（以下簡稱岔位指示器），為礦用隔爆兼本質安全型，適用于煤礦井下有瓦斯及煤塵爆炸危險的軌道線路道岔,配接軌道傳感器后,工作狀態根據軌道道岔位置，發出語言提示和光顯信號，作為道岔位置指示，警示行人或車輛避免事故發生。本產品主回路為隔爆電路，燈光顯示和語言報警喇叭為本安回路。

基本參數

1)額定工作電壓：AC 127V

2)電壓適應能力：75%—110%

3)額定工作電流：AC 0.10A

4）本安參數

a. Uo: DC 12V，Io: 155mA，Co: 0.1uf, Lo: 0.1mH

b.指示燈：開路電壓DC16V，Io: 155mA。喇叭：開路電壓AC5.5V，短路電流910.00 mA。

c.傳感器：電源DC12V輸出：NPN晶體管e極輸出

5）過流保護動作值為155 mA，短路電流穩定值≤155mA。

6） 本產品通過電纜線與交流127V動力線相連接，電纜采用3?1.5mm? 礦用電纜，電纜連接

長度為5m,分布電容≤0.1uF/km，分布電感≤1mH/km。

7）語音報警聲級強度：≥85dB（A）

8)光信號應在黑暗中20m處清晰可見。

9)長期工作制。

結構特征

岔位指示器為隔爆兼本質安全型設計，由隔爆腔、本安腔、電源板、主機板、顯示板、防水喇叭構成。隔爆腔與本安腔通過隔爆型組合接線端子連接，殼體兩側為兩個進線裝置，一個與隔爆腔相連，一個與本質安全腔相連。內腔為隔爆腔，內裝有主電路板及接線端子。外腔為本安腔，裝有防水喇叭、顯示板。
