二氧化碳靜態致裂的整體結構

設備情況介紹

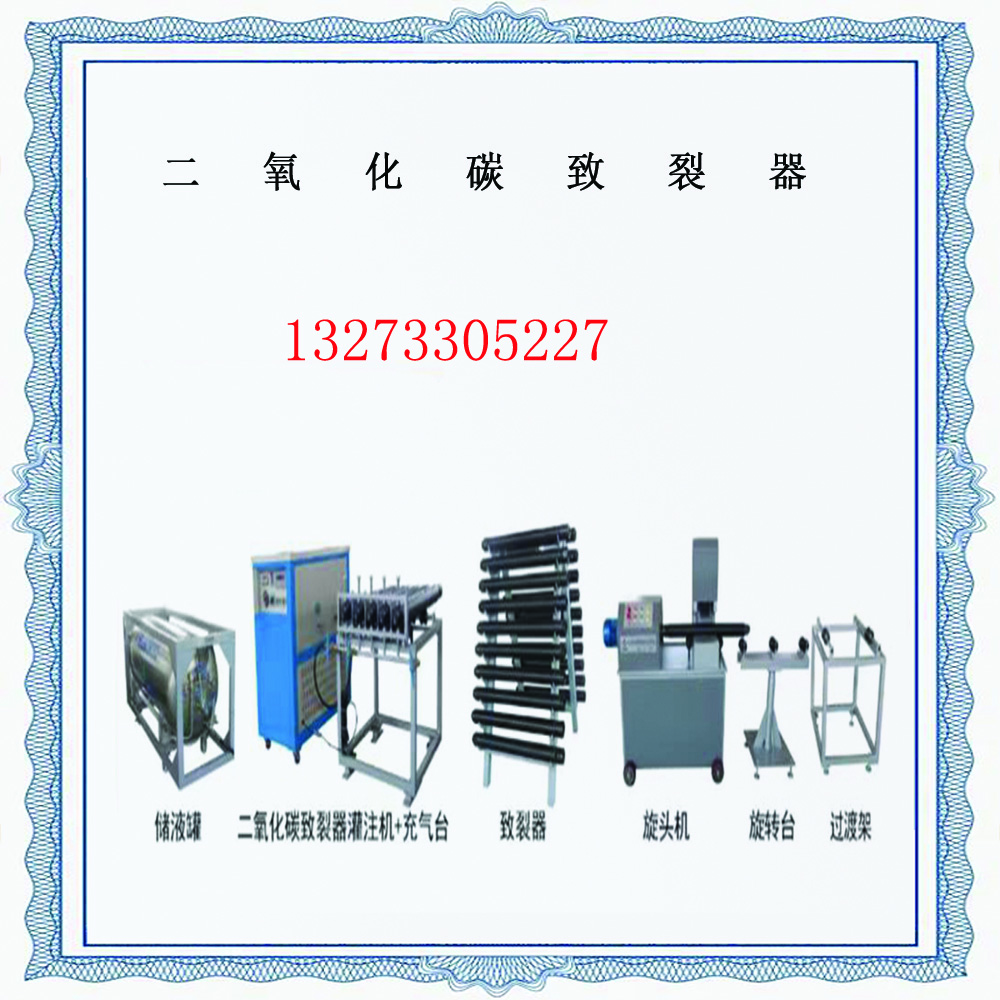

本設備利用液態CO2膨脹致裂技術原理，由液體CO2灌注系統、致裂系統、接頭轉換系統、加熱器系統四部分組成。其中，灌注機、致裂管、旋緊機、泄能閥申請了地區實用新型。加熱系統活化器，該設備環保、易于操控、性能優良。

CO2致裂器灌裝系統：
電壓：380V/220V
額定壓力：10MPa
灌充介質：液態CO2
功率：3KW
充填速度：1—4KG/min
體積：液態CO2罐體積：2100*750*1000

致裂原理簡述

1、致裂管灌充完成后，送入預先鉆好的孔中，同時確保泄能孔處于目標位置。

2、通過 發出致裂指令后，致裂管內的加熱器瞬間引燃并將液態CO2氣化，內部壓力瞬間大幅上升,CO2氣體體積在致裂器內膨脹600倍，壓力可高達300MPa,當壓力達到一定壓力時，定壓片破裂，大量CO2高壓氣體從排氣孔瞬間涌出，達到致裂的效果。
