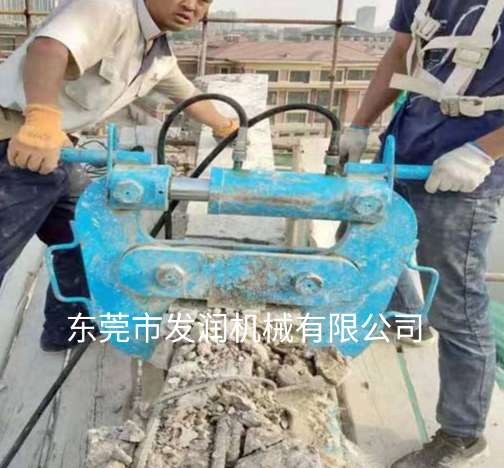

發潤牌系列混凝土拆除液壓鉗是由液壓泵站、液壓鉗體、油缸組合而成。

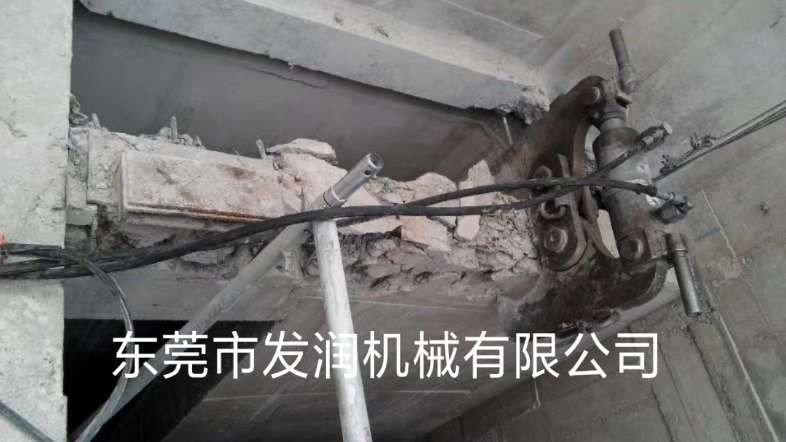

用途:廣泛應用于靜力破碎、樓板、砼梁、砼墻、砼柱挑檐、樓梯拆除/混凝土液壓破碎鉗 墻體靜態拆除液壓破碎鉗等工程。

特點:

1體積小、使用方便，無噪音、無振動、無粉塵、效率高，而且適于狹小場地施工。

2破碎塊小易清運/破碎成本低，局部拆除可保留鋼筋滿足設計要求

3液壓電動泵站配有安全溢流閥，從而使整個系統的壓力不超過其設定的額定壓力，對整個系統起安全保護作用。

4可靠性強，對鉗體采用的是優化設計，從而使其結構合理、緊湊，可靠性又高。

二、發潤混凝土液壓鉗主要技術參數:型號:FR-200-300-400

參數常用規格FR200 FR300 FR400

鉗口大張口（mm）200 300 400

破碎鉗重量（KG）70 80 90

動力系統電壓380 380 380

電機功率(kw) 4 4 4

油箱容積（L）36 36 36

液壓泵站重量（KG）50 60 60破拆力（T）50 60 70

三、操作流程及結構原理

發潤混凝土液壓鉗有鉗體、銷軸、連接體、手把、油缸及泵站等組成。

泵站加油:擰下空氣濾油器上蓋，注入液壓油，在側面的液位計看液壓油位高低，加油至液位計2/3高度即可。

管路連接:將液壓軟管兩端分別于泵站及液壓鉗連接，擰緊螺帽

電源接入:打開電動機接線盒，介入三相380V電源，安裝好接線盒蓋，確定電機正傳

系統啟動:電動啟動開關5-10次，混凝土液壓鉗沒有竄動為止，這是空氣已經排完，可以進行工作

手動換向閥在電機啟動前放中間位置，啟動電機帶動油泵運轉，液壓油直接返回油箱，手柄轉動一個位置后，液壓油進入系統推動活塞，活塞桿伸出，帶動鉗體收縮，從而破碎鋼筋混凝土結構，反向轉動手柄活塞桿返回，鉗口松開，完成一個工作循環。

當泵站供給油缸無桿腔高壓油時，活塞桿伸出，推動鉗口收縮，破碎鋼筋混凝土結構。當泵站向有桿腔供油時，活塞桿收回，鉗口松開。油缸完成一次正反向供油，液壓鉗完成一次循環作業，正反向不斷供油，液壓鉗反復作功，從而實現不斷破碎混凝土結構。

高壓經向柱塞泵由電機直接帶動泵軸旋轉，在傾斜盤作用下柱塞沿經向往復運動，液壓油經進油閥吸入，從排油閥排出進入系統油路。

安全閥的額定壓力為60MPa，出廠時已調定好使用壓力，用戶不要隨意調壓，即使調壓也決不能超過60MPa。

四、使用注意事項

接入電源后，測試系統是否漏電，好在接入前端安裝漏電保護器

發潤牌液壓鉗開機前，要檢查油缸與泵站連接的高壓管接頭與螺母是否擰緊，以免脫落傷人。暫停施工時，不要拆卸連接膠管，檢修與施工前，把各接頭清洗干凈再安裝；以防灰塵進入液壓油路損壞液壓油路，損壞液壓系統中的液壓元件，如泵、閥及油缸等。
