一、概述

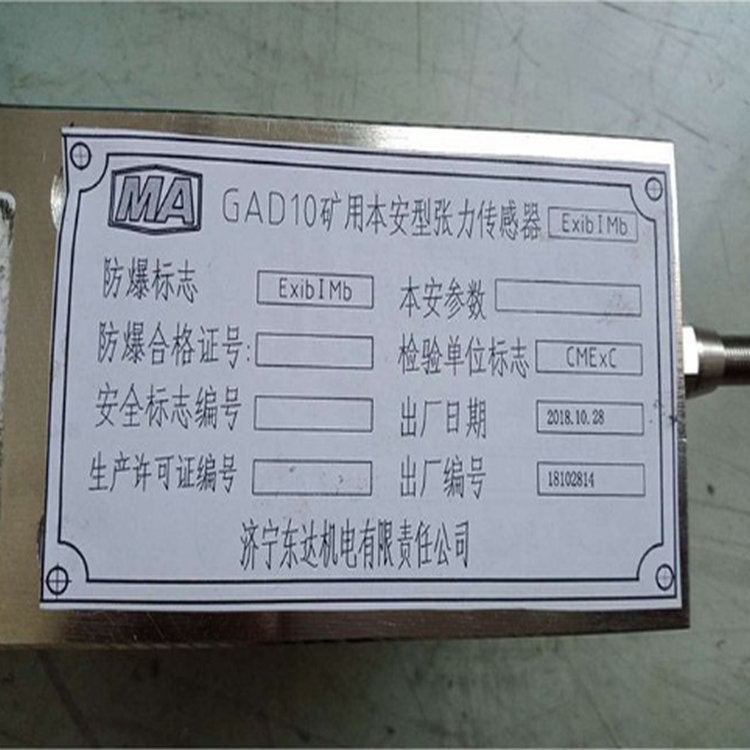

1.用途及適用范圍：GAD10礦用本安型張力傳感器（以下簡稱傳感器）為礦用本質安全型電氣設備，該傳感器適用于煤礦井下、露天煤礦、選煤廠等工作場所，作為監測帶式輸送機輸送帶皮帶張力之用。

2.特點：傳感器體積小，重量輕，便于安裝，性能穩定，維護簡單。

二、產品分類

1.防爆型式及標志

防爆型式：礦用本質安全型；

張力傳感器參數

外形尺寸：180mm?60mm?82mm；

重量：5kg。

工作電壓：12V，工作電流：≤100mA。

三、使用環境條件

1.傳感器在下列環境條件下應能正常工作

a)環境溫度：0℃～ 40℃；

b)相對濕度：不大于96%（ 25℃）；

c)大氣壓力：80kPa～106kPa；

d)煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

2.傳感器能承受的最惡劣和安裝貯運條件為：

a)高溫： 60℃；

b)低溫：-40℃；

d)振動：加速度50m/s

e)沖擊：峰值加速度500m/s

四、結構特征及工作原理

1.結構特征：傳感器由外殼、壓敏元件、接線端子等部分組成。

2.工作原理：傳感器的核心部件是壓敏元件,其將張力信號轉變?yōu)閷?yīng)的電流信號送至可編程控制

箱，通過可編程控制箱輸出相應的控制信號。當壓力達到報警值時，可編程控制箱語音報警(低于下限

時報“張力過小”，超過上限時報“張力超限”)，從而控制啟動張力電機工作，將皮帶張力調整至設定

2

值范圍內。通過按鍵可將張力保護設定在不同的數值（0～10）t內，實現張力保護。

五、主要性能

1.測量范圍：（0～10）t。

2.信號輸出：一組電流信號：（4～20）mA。

3.基本誤差：?3％FS。
