一、概述

1.用途及適用范圍：GEJ30煤礦用跑偏傳感器（以下簡稱傳感器）為礦用本質安全型電氣設備,該傳感器適用于煤礦井下、露天煤礦、選煤廠等工作場所，作為帶式輸送機輸送帶跑偏檢測之用。

2.特點：傳感器體積小，重量輕，便于安裝，性能穩定，維護簡單。

二、產品分類

1.防爆型式及標志

防爆型式：礦用本質安全型

3.接點容量：DC12V/0.5安(備注：符合簡單設備的規定，用于經防爆檢驗合格的本質安全電路中)；

4.輸出信號：常開信號；

5.工作電壓：DC12V，工作電流：≤20mA。

6.外形尺寸：437mm?170mm?65mm。

7.質量：2kg。

三、使用環境條件

1.傳感器在下列環境條件下應能正常工作

a)環境溫度：0℃～ 40℃；

b)相對濕度：不大于96%（ 25℃）；

c)大氣壓力：80kPa～106kPa；

d)煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

2.傳感器能承受的最惡劣和安裝貯運條件為：

a)高溫： 60℃；

b)低溫：-40℃；

d)振動：加速度50m/s

e)沖擊：峰值加速度500m/s

四、結構特征及工作原理

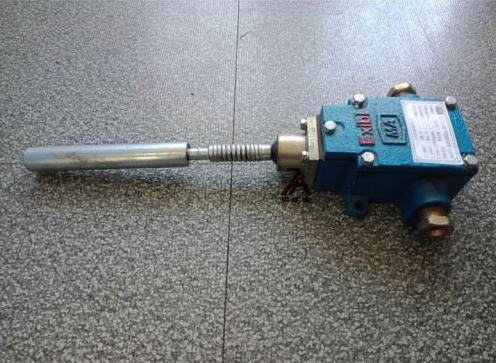

1.結構特征：傳感器由外殼、皮帶探桿、行程開關、接線端子、對位顯示板等部分組成。

2.工作原理：傳感器安裝在皮帶兩邊的支架上，正常時皮帶不接觸跑偏探桿，傳感器的兩接線端子不接通；當皮帶跑偏接觸到跑偏探桿并推動探桿偏離正常位置30??3?時，傳感器的兩接線端子接通，皮帶停車，關聯控制箱語音報警。皮帶復位后，跑偏觸桿自動返回至10??3?時，傳感器的兩接線端子應斷開，關聯控制箱停止語音報警，待人工復位后方可正常啟動皮帶運行。
