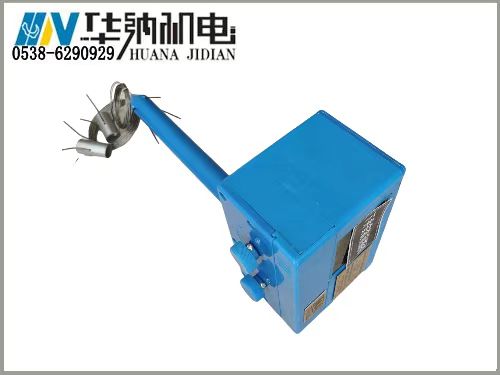

KGE30B數顯頂板離層儀

數顯式頂板位移監測儀是新型的智能型數字顯示儀表。可以代替機械式頂板離層儀顯示頂板圍巖離層值，具有體積小、操作方便、顯示直觀、數據居處理功能強等特點。系統具有較高的可靠性生和安全性，可長期在井下使用，無需維護。

主要技術指標

1、基本功能：本產品可以通過燈光光或按鍵喚醒顯示離層位移值，

2、額定電壓:額定電壓：DC 5V；

3、工作電流：工作電流≤30mA；

4、安裝孔直徑：27mm；

5、測量范圍：0-500mm；

6、精度：0.1mm；

7、檢測基點：2個。

8、鋼絲繩長度：淺基點6米，深基點15米（可根據實際安裝需要定制鋼絲繩長度）。

數顯頂板離層儀操作說明：

1、首先把對應編號的數顯頂板離層儀及顯示分機用通信線連接，連接方式為旋擰式防水航空插頭。

2、機械機構操作

①用安裝桿將深部基點錨頭送至設計位置。

②將淺部基點錨頭送至設計位置；

③然后將連接管安裝在頂板上；用手拉緊測繩；用螺絲刀擰緊深基點緊固螺絲。如圖三所示。

④傳動軸緊固螺母不要隨意擰動。

⑤緊固傳感器到底板上。

3、把數顯頂板離層儀顯示分機懸掛在有利于觀察數據位置，顯示分機為光控顯示，安裝時盡量避開礦燈長時間照射區域，并做好防護。

4、電器操作：在頂板位移監測分機休眠之后，用礦燈光照射顯示分機，觀察離層值，正常顯示即可！
