司控道岔裝置產品說明

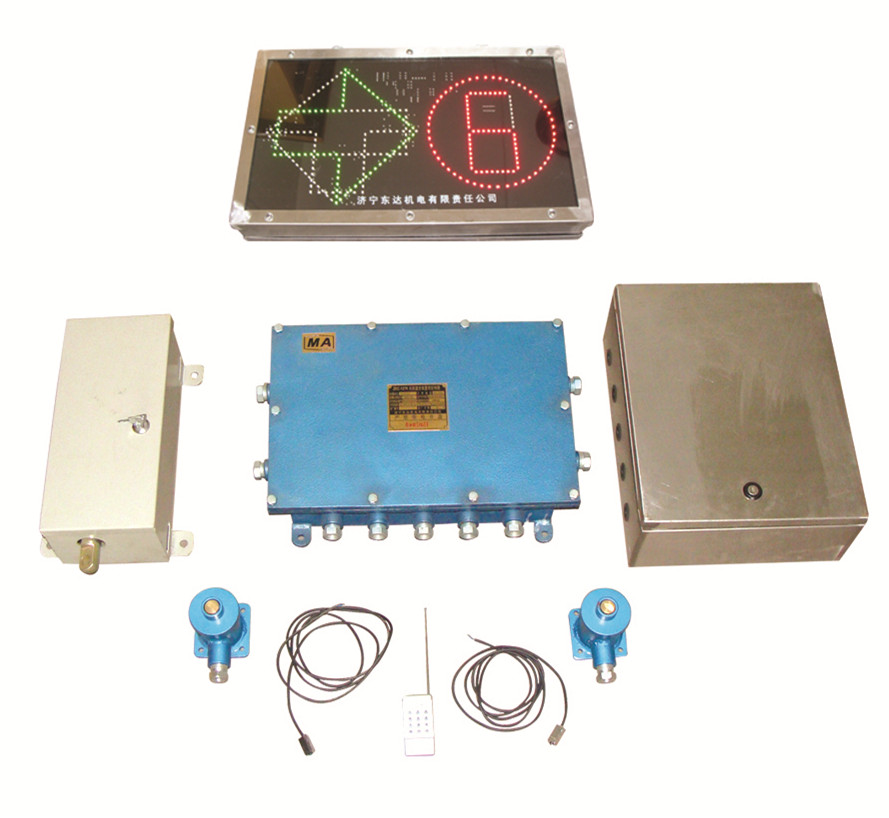

ZKC127型礦用司控道岔裝置（煤安證號：MHD090032）主要適用于煤礦井下大巷道岔的自動控制，取代“人工扳道”。該自動控制裝置是由電機車司機用發送器（或按鈕）控制道岔位置，道岔上方有岔位顯示器，顯示道岔位置。該裝置結構簡單、工作可靠、維修方便，有效地改善了工作條件，提高了運輸效率。

司控道岔裝置工作原理

1、PLC控制系統：當控制器接收到發送器（或按鈕）信號后，可控制執行機構（氣缸或油缸）動作，扳動道岔。 當?shù)啦戆獾轿粫r，顯示器顯示道岔位置。

2、顯示功能：顯示器能正確顯示道岔當前位置。

3、提示功能：當?shù)啦韮蛇叾疾坏轿粫r,顯示器不顯示道岔位置。

4、發送器遙控距離：0～50m（無遮擋）、遙控角度：0～300。

5、道岔動作靈敏度高，動作時間：≤3s。

司控道岔裝置主要組成及技術參數

ZKC-127K型司控道岔裝置用控制器

1.額定工作電壓：AC  127V

2.額定功率：40W

3.本安參數：U0：DC12.5V，I0：1A

ZKC-12F型司控道岔裝置用發送器

1.額定工作電壓：DC  12V

2.額定工作電流：≤30mA

3.發射有效距離≤50m

ZKC-12X型司控道岔裝置用顯示器

1.額定工作電壓：DC  12V

2.有效顯示距離≤30m

3.顯示方式：LED燈組成圖標

GUC15型礦用本安型位置傳感器

1.額定工作電壓：DC  12V

2.接點容量：DC12.5V/1A

3.有效感應距離：≤15㎜

AHS-12礦用本安型控制按鈕

1.額定工作電壓：DC  12V

2.額定工作電流：≤5mA

3.按鈕為常開式

CFHC10-0.8礦用本安型氣動電磁閥

1.額定工作電壓：DC  12V

2.額定工作電流：≤266mA

3.輸入氣壓：0.2 ～0.8MPa
