1 概述
1.1 產品特點

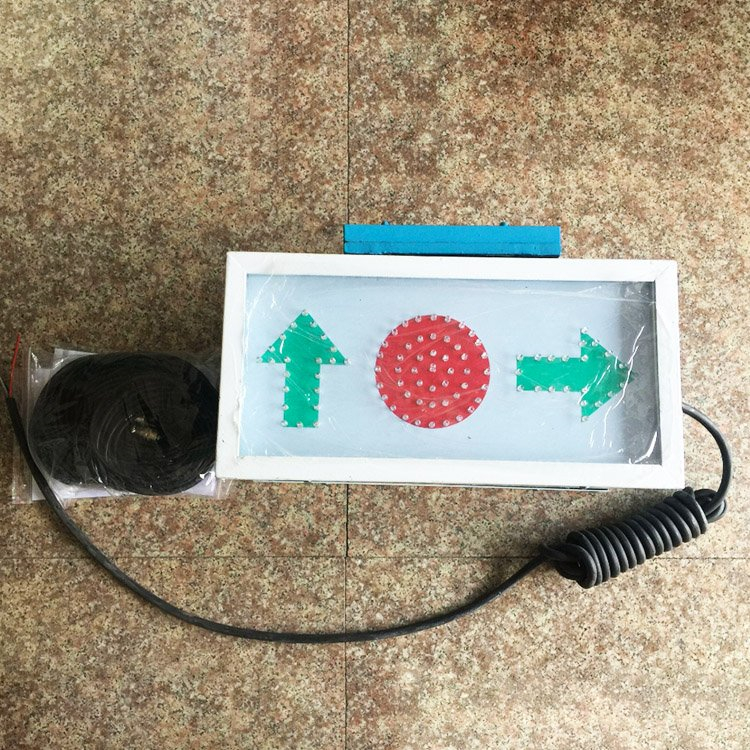

KXH127C 礦用隔爆兼本安型岔位指示器（以下簡稱岔位指示器），為礦用隔爆兼本質安全型，適
用于煤礦井下有瓦斯及煤塵爆炸危險的軌道線路道岔,配接 KHJ10 接近開關后,工作狀態根據軌道道
岔位置，發出語言提示和光顯信號，作為道岔位置指示，警示行人或車輛避免事故發生。本產品主
回路為隔爆電路，燈光顯示和語言報警喇叭為本安回路。
1.2防爆型式、防爆標志防爆型式：礦用隔爆兼本質安全型防爆標志：Exd[ib]IMb
1.3本產品執行標準
GB3836.1-2010 爆炸性環境 1部分：設備 通用要求
GB3836.2-2010 爆炸性環境 2部分：由隔爆外殼“d”保護的設備
GB3836.4-2010 爆炸性環境 4部分：由本質安全型“i”保護的設備
MT287-1992 煤礦信號設備通用技術條件
Q/HRJD03-2015 KXH127C礦用隔爆兼本安型岔位指示器
1.4 產品型號及其含義：
KX H 127 C
——— 岔位；
————— 額定工作電壓（V）；
——————- 信號指示；
———————— 礦用信號設備；
1.5基本參數
1)額定電壓：AC127V；0.1A
2)電壓適應能力：75%—110%
3)熔斷器容量：AC250V；0.1A
4）本安參數 a. Uo: DC 16.2V，Io: 200mA，Co: 0.1μF, Lo: 0.1mH
b. 指示燈：開路電壓DC17.2V，短路電流: 160mA。喇叭：開路電壓AC5.5V，短路電流910 mA。5）本產品通過電纜線與交流 127V 動力線相連接，電纜采用 3?1.5mm? 礦用電纜，電纜連接長
度為 5m,分布電容≤0.1uF/km，分布電感≤1mH/km。6）信號響度: 報警聲級強度應不小于 85dB(A)。

7) 光信號: 光信號強度在黑暗中20m處清晰可見。
