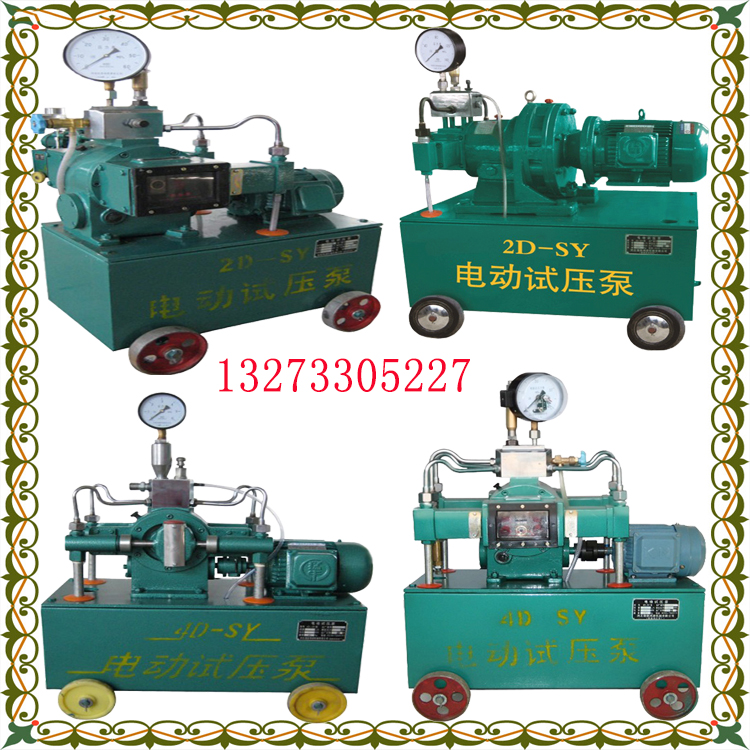

2D-SY型電動試壓泵 3DSY型電動打壓泵廠家

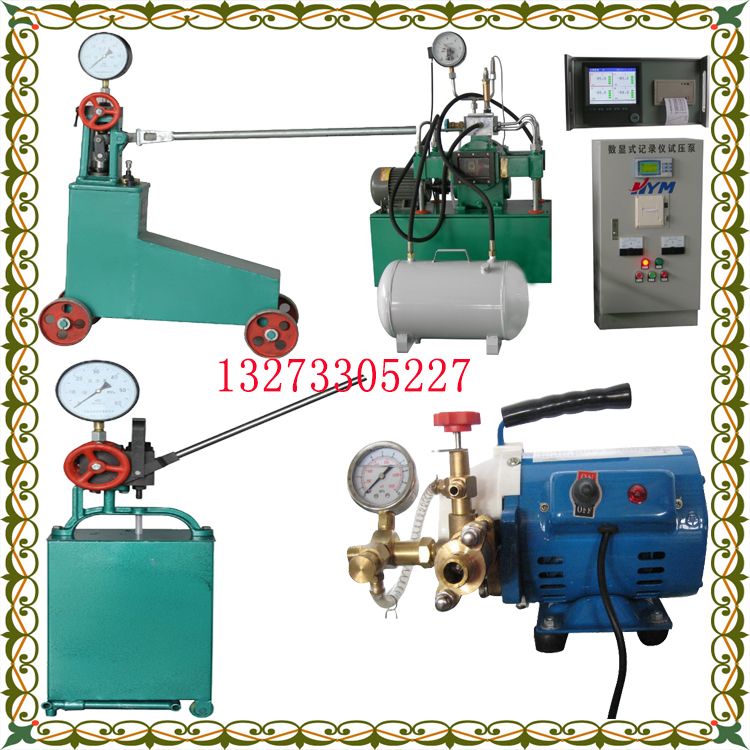

試壓泵|手動試壓泵|雙缸手動試壓泵（詳情：1-3-2-7-3-3-0-5-2-2-7）

1、用途，本泵是適用于鍋爐、管道、閥門、容器以及試驗室獲得液體高壓源的試驗。

2、標準：本泵是按機械工業部制定的新型全系列試壓泵（以下簡稱泵）標準《JB/TQ453-463-86》及《JB/TQ625-87》進行設計的。基本參數性能、質量符合標準要求。

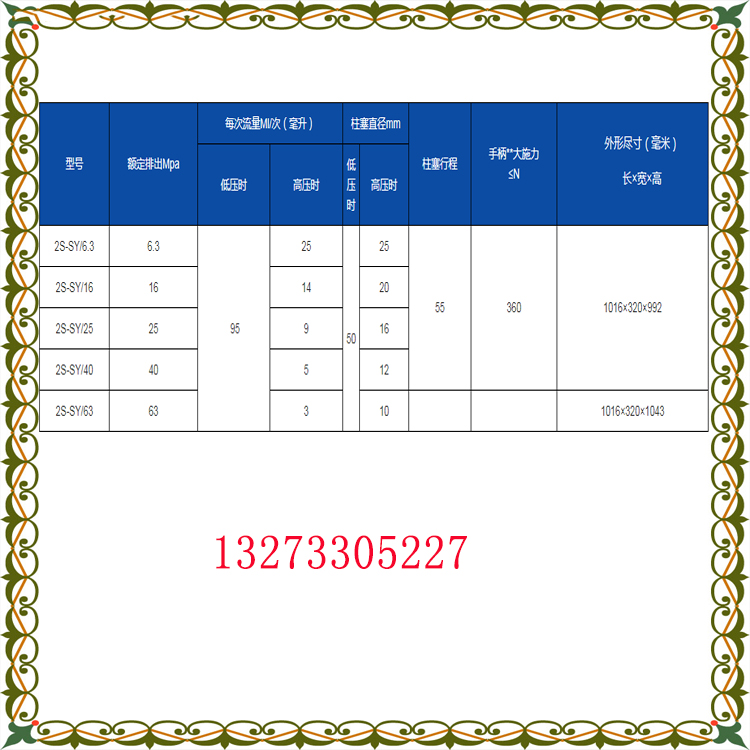

3、規格范圍：本系統泵具有從低壓大流量到高壓小流量的特點，兩種流量能自動變換在額定排出壓力以下可進行任意數值的試壓，額定排壓力為6.3、16、25、40、63Mpa五個規格，為用戶選擇提供了方便。

技術數據

低壓缸工作壓力：≥0.3Mpa

低壓柱塞直徑：50mm

柱塞行程：55mm

低壓流量：95ML/次

手柄長度：860mm

基本結構簡介
本泵結構簡單，操作方便，容易掌握。是由水箱、機架、柱塞、控制器、手柄和工作接管等部件組成。

水箱下面裝有四個滾輪便于移動，水箱上面裝有水缸，水缸分低壓缸體，低壓柱塞體和高壓柱塞等部分組件構成，低壓柱塞體同時又是高壓缸體，內裝高壓柱塞，低壓柱塞通過聯動板手柄在工作時做往復運動，低壓缸體與水箱蓋制成一體，在其上面裝有機架和高壓缸，機架上面裝有控制器，在控制器的側面分別裝有放水閥針及手輪、控制閥針及手輪和工作接管。在控制器的上方裝有壓力表。當試壓泵工作時，可通過表針觀看指示值。在機架的側面裝有手柄，聯運板是用來操作低壓柱塞做往復運動的。



維護保養
試壓泵在長期不使用時，應將泵內的水放出，以免因水造成零件銹蝕損壞。并把出水口封閉起來，防止塵土入內。使用時水箱內要加入不含有纖維、泥沙等雜質的污水、水質應清潔。

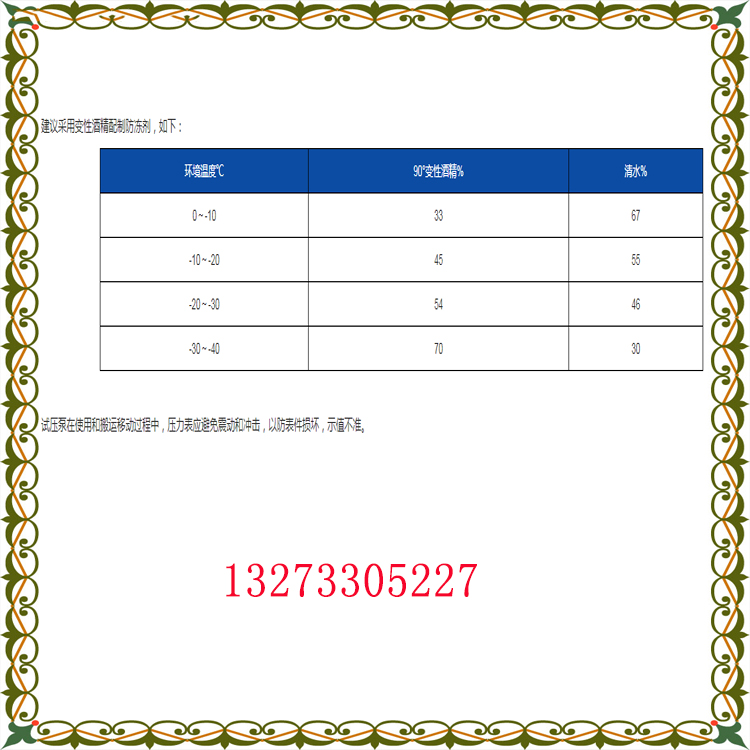

在結冰溫度的環境下，使用時，要在水箱內的水中加入防凍劑或配制防凍液。根據當?shù)貧鉁貤l件，以水液不結凍為適宜。

故障分析

壓力不上升時

（1）檢查放水閥，應該關閉而沒有關閉，控制閥應該打開而沒有打開。

（2）檢查吸水閥、回水閥、低壓閥、高壓閥和放水閥接觸面的密合情況。閥線應密封嚴密而不密封，或有雜質卡住和漏水現象。

（3）水箱內的水應清潔足夠，而不清潔，不足夠，有泥沙、線紗纖維等雜物阻塞小孔、濾網吸水管等。

（4）各接觸處的密封圈有的不密封或是有的因失效而漏水。

（5）工作接管與泵和容器的接觸處接觸不良有泥沙漏水現象。

（6）被試壓容器有漲裂漏水現象。
