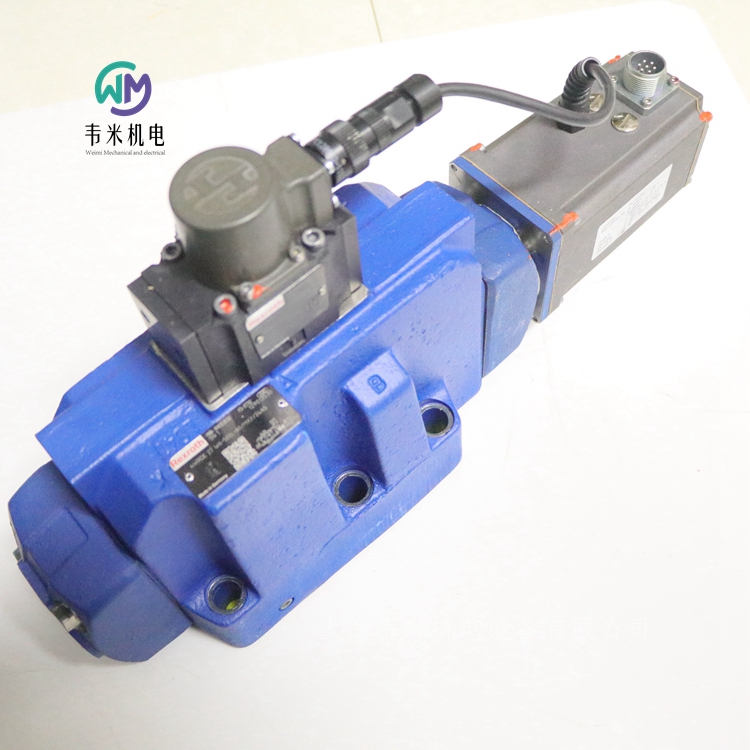

力士樂比例伺服閥4WRDE27W6-500L-60/MXY/24A5

價格:36800元瀏覽:132次聯系:雷青 / 13524123009 / 021-61116913企業:上海韋米機電設備有限公司留言店鋪收藏

力士樂比例伺服閥4WRDE27W6-500L-60/MXY/24A5,上海韋米機電設備有限公司主營產品,銷售熱線:13524123009;聯系人:雷青;產品實拍圖片,原廠原裝正品,現貨庫存,價格實惠;熱誠歡迎新老客戶咨詢購買!

力士樂REXROTH帶集成電子元件 (OBE) 和電氣位置反饋的先導式高頻響方向閥
4WRDE
規格 10 … 27
組件系列 6X
大工作壓力 350 bar
大流量 1000 l/min
額定流量 25 … 500 l/min
-響應靈敏度高,滯后小
高質量-伺服閥性能先導控制閥控制閥芯和套筒
靈活-適用于非常的動態應用中的位置、速率、力量和壓力控制
可靠-經過驗證且堅固耐用的設計
4WRDE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的三級先導式方向控制閥。
設置
閥的基本構成是:
4WS2EM6-2X 型號二級助力模式先導控制閥
包括殼體和主級控制閥芯的主級
帶主級感應式位置傳感器的集成電子元件
功能
在集成電子元件 (OBE) 中,主級控制閥芯的控制值將與位置理論值進行比較。在存在差值(控制偏差)的情況下,先導控制閥的一級將被控制(干力矩馬達和噴嘴擋板系統)。這樣,可以實現噴嘴擋板系統的擋板的偏斜。擋板距離先導油流經的兩個控制噴嘴其中一個的距離將減少,而距離另一個噴嘴的距離將增加。通過連接孔,與控制信號類似,產生的流量差導致控制閥芯在先導控制閥(第二級)中偏斜。先導控制閥釋放的流量使主級(第三級)控制閥芯偏斜,直至其實際位置值與控制值相符。控制閥芯的行程通過控制值的比例進行控制。
閥門特點
閥門的出廠設置為震蕩默認設置,恒定頻率為 400 Hz。
電源電壓故障
應用先導油壓后,主級控制閥芯將移動至未定義的終端位置。這一連接中產生的加速力可能導致機械損壞。
如果使用方向疊加閥(請參閱訂貨代碼),則在斷電情況下主級的兩個先導油腔將短路。
對于符號 E、E1-、W6 和 W8,主級閥芯將使用彈簧對中中心位置。
對于符號 V 和 V1,主級閥芯將使用彈簧操作的偏移位置(P-B 和 A-T)(公差范圍為控制閥芯行程的 1% ... 11%)
注意:
零電位更改和/或顫振電流振幅可能導致系統損壞,故只能由的專業人員執行。
先導控制閥只能由力士樂員工進行維護。有一種例外情況,即根據附件列表更換過濾器和密封件。在裝配過程中,必須確保密封件已正確固定且保護塞已擰緊。保護塞的緊固扭矩為 30 Nm。
型號“Y”
外部先導油供油,外部先導油回油
在本型號中,先導油由單獨的先導油路供給(外部)。先導油回油不流入主閥的 T 通道,而是單獨通過油口 Y 流入油箱(外部)。
型號“PY”
內部先導油供油,外部先導油回油
使用本型號時,先導油由主閥的 P 通道供給(內部)。先導油回油不流入主閥的 T 通道,而是單獨通過油口 Y 流入油箱(外部)。在底板中,必須關閉油口 X。
型號“PT”
內部先導油供油,內部先導油回油
使用本型號時,先導油由主閥的 P 通道供給(內部)。先導油直接流回主閥的 T 通道(內部)。在底板中,必須關閉油口 X 和 Y。
型號“XT”
外部先導油供油,內部先導油回油
在本型號中,先導油由單獨的先導油路供給(外部)。先導油直接流回主閥的 T 通道(內部)。在進油聯中,必須關閉油口 Y。
德國力士樂REXROTH電液比例閥物料號和型號:
R901469206 4WRDE10V1-100L-60/MXY/24A5
R901144795 4WRDE27W500L-53/6L24K9/MR
R901538130 4WRDE27W6-500L-60/MXY/24A5

力士樂REXROTH靜音系列外嚙合齒輪泵
AZPS
平臺 F
固定排量
規格 4 … 28
連續壓力達 250 bar
間歇壓力達 280 bar
優化了壓力脈動,從而降低了噪音排放和系統振動
大量生產情況下,也能保持恒定的高品質
使用壽命長
采用滑動軸承,適合重負荷應用
驅動軸符合 ISO 或 SAE 標準,以及客戶解決方案
管路油口:連接法蘭或螺紋
可以實現多臺泵的組合
基本信息
外嚙合齒輪泵的主要作用是將機械能(扭矩和轉速)轉變成液壓能(流量和壓力)。為了減少熱損失,力士樂的外嚙合齒輪裝置提供了非常高的效率。這種高效率是通過與壓力相關的間隙密封以及高精密的制造技術實現的。
力士樂外嚙合齒輪泵有四種機座大小:平臺 B、F、N 和 G。在一個平臺中通過不同的齒輪寬度實現不同排量。這些泵有標準,高性能,SILENCE和SILENCE PLUS版本。通過各種法蘭,軸,閥組件和多個泵組合,可以創建更多的設計變體。
借助 SILENCE 低噪聲泵及雙齒面嚙合原理還可將流量脈動多降低 75?%。
輸送原理
輸送齒輪的幾何形狀在傳動軸旋轉不變的情況下,可決定圖中所示的拋物線流量變化。對于標準泵,每次齒輪嚙合時都會定期重復此變化過程。由于雙齒面嚙合原理為兩倍基本頻率,因此 SILENCE 泵的體積流量脈動降低了75?%,下游系統組件的激勵也相應降低。齒輪對的背齒間隙大大減小,因此驅動齒輪的前齒面和后齒面均液壓密封。因此,前齒面和后齒面交替有助于增加輸送的體積流量。通過對控制邊緣幾何形狀的相應調整,與標準泵相比,液壓作用線的范圍減少一半。


力士樂REXROTH靜音系列外嚙合齒輪泵
AZPT
平臺 N
固定排量
規格 20 … 36
連續壓力達 250 bar
間歇壓力達 280 bar
優化了壓力脈動,從而降低了噪音排放和系統振動
大量生產情況下,也能保持恒定的高品質
使用壽命長
采用滑動軸承,適合重負荷應用
驅動軸符合 ISO 或 SAE 標準,以及客戶解決方案
管路油口:連接法蘭或螺紋
可以實現多臺泵的組合

力士樂REXROTH靜音系列外嚙合齒輪泵
AZPU
平臺 G
固定排量
規格 22 … 63
連續壓力達 250 bar
間歇壓力達 280 bar
優化了壓力脈動,從而降低了噪音排放和系統振動
大量生產情況下,也能保持恒定的高品質
使用壽命長
采用滑動軸承,適合重負荷應用
驅動軸符合 ISO 或 SAE 標準,以及客戶解決方案
管路油口:連接法蘭或螺紋
可以實現多臺泵的組合

力士樂REXROTH超靜音系列外嚙合齒輪泵
AZPJ
平臺 F
低噪音定量泵
規格 12 … 28
連續壓力達 250 bar
間歇壓力達 280 bar
優化了壓力脈動,從而降低了噪音排放和系統振動
由于頻率很低,所以噪音可以接受
大量生產情況下,也能保持恒定的高品質
使用壽命長
采用滑動軸承,適合重負荷應用
驅動軸符合 ISO 或 SAE 標準,以及客戶解決方案
管路油口:連接法蘭或螺紋
可以實現多臺泵的組合
基本信息
外嚙合齒輪泵的主要作用是將機械能(扭矩和轉速)轉變成液壓能(流量和壓力)。為了減少熱損失,力士樂的外嚙合齒輪裝置提供了非常高的效率。這種高效率是通過與壓力相關的間隙密封以及高精密的制造技術實現的。
力士樂外嚙合齒輪泵有四種機座大小:平臺 B、F、N 和 G。在一個平臺中通過不同的齒輪寬度實現不同排量。這些泵有標準,高性能,SILENCE和SILENCE PLUS版本。通過各種法蘭,軸,閥組件和多個泵組合,可以創建更多的設計變體。
與標準外嚙合齒輪泵相比,極低噪音的超靜音系列泵的固有噪音平均降低了 15 dB (A),流量脈動也減少了 75%。
泵送原理
連續的齒面接觸降低了工作噪音:
非漸開線圓形齒廓,結合螺旋齒輪,形成了超靜音技術的核心部分。基于恒定齒面接觸,幾近可以連續無聲地輸送液壓油。一開始就避免了由于齒面之間困油而產生噪音的可能性。
采用靜液壓軸承,確保了較長的使用壽命:超靜音系列的高性能和超長使用壽命得益于力士樂的專利解決方案:靜壓槽針對螺旋齒輪傳動期間產生的內部軸向力提供了無磨損的補償 - 即便在壓力高達 280 bar 時也是如此。
結構款式
外嚙合齒輪泵主要由安裝在軸承襯套中的齒輪對以及帶有前蓋和端蓋的殼體組成。
通常用軸密封件密封的傳動軸穿過前蓋。軸承力由滑動軸承吸收。它們專為高壓而設計,具有出色的緊急運行性能-尤其是在低速情況下。齒輪有7個齒。這使流速脈動和噪音輻射保持較低。壓力室的密封件取決于工作壓力。這樣可實現高效率。在齒腔中產生的工作壓力在特別設計的壓力場中被導向軸承襯套的外部,從而將它們緊緊地壓在齒輪上。施加的壓力場受到特殊密封件的限制。通過根據壓力在齒輪和殼體之間設置的小間隙來確保齒輪到殼體的圓周上的密封件。



力士樂REXROTH可調節的先導式葉片泵
PV7...C/D/N/W
規格 14 … 150
組件系列 1X
大工作壓力 160 bar
大流量 270 l/min
可變排量
低工作噪音
流體動力潤滑的滑動軸承延長了軸承的使用壽命
壓力和流量的閉環控制可能性
低滯后
極低的開機控制時間和停機控制時間
符合 ISO 3019-2 的緊固件尺寸
符合 ISO 6162-1 和 ISO 228-1 的連接尺寸
適用于 HLP、HETG、HEES 和 HFD-U 液壓油
PV7 系列標準單泵可相互組合成組合泵,也可與內齒輪泵、外齒輪泵、軸向柱塞泵和徑向柱塞泵組合。
用于連續運行中對容積流量的要求可變、保壓功能百分比較高的驅動器,如:
機床
靜液壓軸承
恒壓系統
PV7... 型號葉片泵的可調節排量有助于實現低脈動流量并可在下行控制過程中達到非常高的重復精度和低壓力峰值,這些均得益于其特殊設計。通過調整高度調節螺釘實現噪音優化,從而降低工作噪音。流體動力潤滑的滑動軸承確保長久使用壽命。排液器的軸向補償可實現佳的容積效率。
功能,橫截面
型號 PV7 的液壓泵是具有可變排量的葉片泵。
基本上由殼體、轉子、葉片、定子環、壓力控制器和容量調節螺釘組成。
圓形定子環 由小型往復式控制活塞和大型往復式控制活塞支撐。環的第三個支撐點是高度調節螺釘。
驅動轉子在定子環 中旋轉。在離心力的作用下,轉子 中的導向葉片 貼緊定子環 的內滑動面。
吸油和排油過程
運輸液壓油的必要元件由葉片、轉子、定子環 和控制板組成。
為保護調試過程中的泵功能,定子環 由位于大驅動柱塞后的彈簧支持,保持其偏心位置(排液器位置)。
轉子 旋轉時元件容積增加,且元件通過吸油通道填充液壓油。達到大元件容積后,元件將與吸油側分離。如果轉子 進一步旋轉,則會建立與壓力側的連接,元件將會減少液壓油并通過壓力通道將其壓入系統中。
調節
隨著壓力在系統中積聚,小型控制柱塞的后側始終通過通道向系統壓力加壓。
在排放位置,大型控制柱塞的后側也通過控制閥芯中的鉆孔向系統壓力加壓。具有較大面積的控制活塞將定子環 保持在其偏心位置。
泵以低于壓力控制器上設定的零行程壓力的壓力排出液壓油。
控制閥芯由彈簧保持在某一位置。
下行控制
如果產生自產品壓力 x 面積的力 FP 超過了彈簧的反作用力 FF,調節器閥芯則會向彈簧偏移。因此,位于大驅動柱塞后的腔體將與油箱連接,從而進行卸載。
連續受到系統壓力作用而被加壓的小驅動柱塞會將定子環 移至幾乎接近中心位置。泵保持壓力不變,流量降至零且泄漏被取代。
液壓油的功率損耗和熱量即可保持為小。
特性曲線 qV-p 保持垂直,且在設置不同壓力值時平行移動。
行程內控制
當系統中壓力降至所設零行程壓力以下時,彈簧會將控制閥芯推回其原位置。
再次對大控制活塞進行加壓,并將定子環 移至偏心位置。泵再次開始排油。
德國力士樂REXROTH葉片泵訂貨號和型號:
R900580381 PV7-1A/10-14RE01MC0-16
R900534143 PV7-1A/10-20RE01MC0-10
R900580382 PV7-1A/16-20RE01MC0-16
R900533582 PV7-1A/16-30RE01MC0-08
R900580383 PV7-1X/25-30RE01MC0-16
R900534508 PV7-1A/25-45RE01MC0-08
R900580384 PV7-1A/40-45RE37MC0-16

力士樂REXROTH直控式變量葉片泵
PV7...A
機座大小 06, 20
規格 10 … 25
組件系列 1X, 2X
大工作壓力 100 bar
大排量 25 cm?
大流量 36 l/min
極短的調節時間
低工作噪音
安裝和連接尺寸符合 VDMA 24560/1 和 ISO 3019-2
高效
使用壽命長
可變排量
型號 PV7...A 的液壓泵是具有可調節排量的直動式葉片泵。
基本上由殼體、蓋板、轉子、葉片、定子環、壓縮彈簧、螺釘 和控制板組成。
為限制大流量,該泵配有螺釘。
驅動轉子 在定子環中旋轉。在離心力的作用下,轉子 中的導向葉片 貼緊定子環的內滑動面。
吸油和排油過程
運輸液壓油所需的元件由葉片、轉子、定子、控制板和蓋板 組成。
轉子 旋轉時元件容積增加,且元件通過吸油通道填充液壓油。達到大元件容積后,元件將與吸油側分離。
如果轉子 進一步旋轉,則會建立與壓力側的連接,元件將會減少液壓油并通過壓力通道將其排出到系統中。
壓力控制
定子環由彈簧固定在初始偏心位置。系統中所需的大工作壓力是在調節螺釘 處通過彈簧設定。
因工作阻力而累積的壓力與彈簧力相反,作用于定子環內滑動面的壓力側。
如果已達到與設定的彈簧力相一致的壓力,則會向零位置方向推動定子環,使其離開偏心位置。流量確定為剛移除的設定值。若達到了彈簧處設定的峰值壓力,則泵幾乎會將流量控制為零。保持工作壓力,僅更換泄漏位置。這樣,液壓油的功率損耗和熱量即可保持為小。
PV7- 型號葉片泵的可調節排量有助于實現低脈動流量并可在下行控制過程中達到非常高的重復精度和低壓力峰值,這些均得益于其特殊設計。通過調整高度調節螺釘實現噪音優化,從而降低工作噪音。流體動力潤滑的滑動軸承確保長久使用壽命。
德國力士樂REXROTH葉片泵訂貨號和型號:
R900561857 PV7-1X/06-10RA01MA0-05
R900563233 PV7-1X/06-10RA01MA0-10
R900919237 PV7-1X/06-14RA01MA0-07
R900950953 PV7-2X/20-20RA01MA0-10
R900950954 PV7-2X/20-25RA01MA0-05
R900950955 PV7-2X/20-25RA01MA0-10




力士樂REXROTH固定排量葉片泵
PVV
機座大小 1, 2, 4, 5
規格 18 … 193
組件系列 1X
大工作壓力 210 bar
大排量 193.4 cm?
大流量 285 l/min
固定排量
軸的液壓卸荷可延長軸承壽命
由于液壓卸載葉片導致的低磨損
低工作噪音
具備可更換式泵插件,便于維修
高效
可以選擇壓力油口的位置
順時針或逆時針驅動旋轉方向
傳動軸可選柱形軸或花鍵軸
雙泵
非常緊湊的結構
壓力油口位置可單獨進行選擇
型號 PVV 的液壓泵是具有恒定排量的葉片泵。在定子環 中運轉的轉子 位于傳動軸 的齒廓上。轉子所在的槽能夠容納在轉子旋轉產生的離心力作用下貼緊定子環內表面的葉片。排液器室側面由控制板密封。由于定子環的雙偏心設計,因此,在所有情況下,在兩個吸油腔體的反向存在兩個壓力腔,用于進行軸的液壓卸載。因此,其僅須傳遞扭矩。葉片在通路中通過吸油范圍進行部分卸載。此類卸載產生的磨損影響小,且確保高效。通過簡單拆除蓋板,可在無需自鐘形罩上拆除殼體 的情況下,拆除泵插件(包括轉子、葉片、定子環和控制板)。這樣可以實現對泵的快速維護和修理。
通過在一個萬向節軸上安裝兩個泵安裝套件來形成雙泵。油入口通過位于中心殼體的一個聯合吸油口實現。油出口分別由兩個泵安裝套件實現。對于前部泵安裝套件,壓力油口位于法蘭殼體內;對于背部泵安裝套件,壓力油口位于蓋板內。大型泵安裝套件始終位于法蘭殼體側。機座大小相同的泵安裝套件不能用作雙泵。
德國力士樂REXROTH葉片泵訂貨號和型號:
R900940633 PVV1-1X/018RA15UMB
R900947492 PVV2-1X/045RA15UVB
R900940587 PVV21-1X/040-018RA15DDMB
R900940260 PVV1-1X/027RJ15UMB
R900935466 PVV2-1X/068RA15DMB
R900941691 PVV2-1X/068RJ15DMB

力士樂REXROTH固定排量葉片泵
PVQ
機座大小 1, 2, 4, 5
規格 18 … 193
組件系列 1X
大工作壓力 210 bar
大排量 193.4 cm?
大流量 285 l/min
固定排量
軸的液壓卸荷可延長軸承壽命
由于液壓卸載葉片導致的低磨損
低工作噪音
具備可更換式泵插件,便于維修
高效
可以選擇壓力油口的位置
順時針或逆時針驅動旋轉方向
傳動軸可選柱形軸或花鍵軸
雙泵
非常緊湊的結構
壓力油口位置可單獨進行選擇
型號 PVQ 的液壓泵是具有恒定排量的葉片泵。在定子環 中運轉的轉子 位于傳動軸 的齒廓上。轉子所在的槽能夠容納在轉子旋轉產生的離心力作用下貼緊定子環內表面的葉片。排液器室側面由控制板密封。由于定子環的雙偏心設計,因此,在所有情況下,在兩個吸油腔體的反向存在兩個壓力腔,用于進行軸的液壓卸載。因此,其僅須傳遞扭矩。葉片在通路中通過吸油范圍進行部分卸載。此類卸載產生的磨損影響小,且確保高效。通過簡單拆除蓋板,可在無需自鐘形罩上拆除殼體 的情況下,拆除泵插件(包括轉子、葉片、定子環和控制板)。這樣可以實現對泵的快速維護和修理。在結構設計方面,型號 PVQ 尤其適用于行走機械應用。控制板的特殊設計實現對轉子熱膨脹的補償并可完美應對壓力突變。由于控制板分為彈性盤 和蓋板,因此形成背壓腔,用于抵消排液器中的壓力。這樣可確保轉子和彈性盤之間的完美作用,從而實現佳容積效率。
通過在一個萬向節軸上安裝兩個泵安裝套件來形成雙泵。油入口通過位于中心殼體的一個聯合吸油口實現。油出口分別由兩個泵安裝套件實現。對于前部泵安裝套件,壓力油口位于法蘭殼體內;對于背部泵安裝套件,壓力油口位于蓋板內。大型泵安裝套件始終位于法蘭殼體側。機座大小相同的泵安裝套件不能用作雙泵。
德國力士樂REXROTH葉片泵訂貨號和型號:
R901061921 PVQ2-1X/045RA15UVB


力士樂REXROTH固定排量葉片泵
PVH
固定排量
機座大小 1, 2
規格 16 … 79
額定壓力 290 bar
大壓力 320 bar
排量 15.9 … 79.3 cm?
液壓平衡傳動軸的使用可獲得較長的軸承使用壽命
由于液壓卸載葉片導致的低磨損
低工作噪音
具備可更換式泵插件,便于維修
高效
吸油口位置可選
順時針或逆時針驅動旋轉方向
傳動軸可選柱形軸或花鍵軸
用途:
適用于具備較高工作壓力的驅動器,例如,壓彎機
型號 PVH 的液壓泵是具有恒定排量的葉片泵。在定子環 中運轉的轉子 位于傳動軸 的齒廓上。轉子所在的槽能夠容納在轉子旋轉產生的離心力作用下貼緊定子環內表面的葉片。排液器室側面由控制板密封。由于定子環的雙偏心設計,因此,在所有情況下,在兩個吸油腔體的反向存在兩個壓力腔,用于進行軸的液壓卸載。因此,其僅須傳遞扭矩。葉片在通路中通過吸油范圍進行部分卸載。此類卸載產生的磨損影響小,且確保高效。通過簡單拆除蓋板,可在無需自鐘形罩上拆除殼體 的情況下,拆除泵插件(包括轉子、葉片、定子環和控制板)。這樣可以實現對泵的快速維護和修理。



力士樂REXROTH四通型號的方向伺服閥
4WS.2E...
R900952165 4WSE2EM6-22/5B9ET315K17EV
規格 6
組件系列 2X
大工作壓力 315 bar
大流量 48 l/min
特征
用于控制位置、力、壓力或速率的閥
2 檔式伺服閥,帶機械反饋
第 1 級噴嘴/擋板放大器
用于底板安裝:孔圖按 ISO 4401
干燥的控制電機,液壓液不得弄臟電磁鐵間隙
也用作 3 通結構
無磨損控制閥芯復位元件
閥和集成控制電子元件已進行調節和測試
控制閥套上的壓力腔帶有間隙密封,因此無密封圈磨損
第 1 級的過濾器可從外部自由檢修
4WS(E)2EM 6-2X/…
此型號的閥門是電動操作式二級伺服方向閥,其油口安裝面符合 ISO 4401-03-02-0-05 標準。 它們主要用于控制位置、力、壓力或速率。
這些閥門由機電轉換器(力矩馬達)、液壓放大器(原理:噴嘴擋板)和套筒(第二級)中的控制閥芯(通過機械反饋連接到力矩馬達)組成。
力矩馬達線圈上的電氣輸入信號通過磁體產生作用于電樞的力,并與彈性管一起產生扭矩。這導致通過螺栓連接到彈性管的擋板從兩個控制噴嘴之間的中心位置移開,并且在控制閥芯的前側產生壓差。壓差導致閥芯改變位置,并導致壓力油口連接一個執行機構油口,同時,另一個執行機構油口連接到回流油口。
控制閥芯通過彎曲彈簧(機械反饋)連接到擋板或力矩馬達。閥芯的位置將改變,直到彎曲彈簧的反饋扭矩和力矩馬達的電磁扭矩達到平衡并且噴嘴擋板系統的壓差變?yōu)榱恪?br />因此,控制閥芯的行程和伺服閥的流量是與電氣輸入信號成比例來控制的。必須注意的是,流量取決于閥壓降。
用于外部控制電子元件的型號 4WS2EM 6-2X/…
外部控制電子元件(伺服放大器)操作閥門并放大模擬輸入信號(控制值),以便通過輸出信號以流量控制形式驅動伺服閥。
帶有 OBE 的型號 4WSE2EM 6-2X/…
要放大模擬輸入信號,需集成特別針對此閥類型進行過調整的控制電子元件。它們與位于力矩馬達蓋帽中的連接器相連接。
德國力士樂REXROTH伺服閥訂貨號和型號:
R900952166 4WSE2EM6-2X/10B9ET315K17EV

力士樂REXROTH四通型號的方向伺服閥
4WS.2E...
R901066145 4WS2EM10-52/75B11ET315K8DV
規格 10
組件系列 5X
大工作壓力 315 bar
大流量 180 l/min
用于控制位置、力、壓力或速率的閥
帶機械反饋或機械和電氣反饋的二級伺服閥
第 1 級噴嘴/擋板放大器
用于底板安裝:孔圖按 ISO 4401
干燥的控制電機,液壓液不得弄臟電磁鐵間隙
也用作 3 通結構
無磨損控制閥芯復位元件
在外部控制或通過集成電子元件 (OBE) 控制
閥和集成控制電子元件已進行調節和測試
帶液動力補償?shù)目刂崎y芯
中心固定的控制閥套,因此對溫度和壓力的敏感性很低
控制閥套上的壓力腔帶有間隙密封,因此無密封圈磨損
第 1 級的過濾器可從外部自由檢修
產品說明
4WS(E)2EM10-5X/...
4WS(E)2EM10-5X 型閥門是電動操作的 2 級伺服方向閥。它們主要用于控制位置、力和速率。
這些閥門由機電轉換器(力矩馬達)、液壓放大器(原理:噴嘴擋板)和套筒(第二級)中的控制閥芯(通過機械反饋連接到力矩馬達)組成。
力矩馬達線圈上的電氣輸入信號通過磁體產生作用于電樞的力,并與彈性管 一起產生扭矩。這導致通過螺栓連接到彈性管的擋板從兩個控制噴嘴之間的中心位置移開,并且在控制閥芯的前側產生壓差。該壓差導致控制閥芯改變位置,并導致壓力油口連接一個執行機構油口,同時,另一個執行機構油口連接到回流油口。
控制閥芯通過彎曲彈簧(機械反饋)連接到擋板或力矩馬達。控制閥芯的位置將改變,直到彎曲彈簧的反饋扭矩和力矩馬達的電磁扭矩達到平衡并且噴嘴擋板系統的壓差變?yōu)榱恪?br />因此,控制閥芯的行程和伺服閥的流量是與電氣輸入信號成比例來控制的。必須注意的是,流量取決于閥壓降。
外部控制電子元件,4WS2EM10-5X/... 型(單獨訂購)
外部控制電子元件(伺服放大器)操作閥門并放大模擬輸入信號(控制值),以便通過輸出信號以流量控制形式驅動伺服閥。
集成控制電子元件,4WSE2EM10-5X/... 型和 4WSE2ED10-5X/... 型
要放大模擬輸入信號,需集成特別針對此閥類型進行過調整的控制電子元件 (10)。它們與力矩馬達蓋帽相連接。閥零位可以通過可從外部檢修的電位計進行調整。
4WSE2ED10-5X/...
對于通過復位彈簧的機械控制,此類型的閥門還配備有電氣閥芯位置檢測和控制裝置。控制閥芯位置由感應式位置傳感器確定。由集成控制電子元件將位置傳感器信號與控制值相比較。任何可能的控制偏差都進行電氣放大,并且作為控制信號饋送到力矩馬達。具有附加電氣反饋時,與純機械型號相比,電氣控制器放大率可在較小信號范圍內達到較高動態值。另外提供的機械反饋可確保在電源故障時,閥芯位于零范圍內。
閥門僅與集成控制電子元件配合使用。閥零位可以通過可從外部檢修的電位計進行調整。
注意:更改零電位可能導致系統損壞,故只能由的專業人員執行。
德國力士樂REXROTH伺服閥訂貨號和型號:
R901066145 4WS2EM10-5X/75B11ET315K8DV
R901065784 4WS2EM10-52/20B11ET315K8DV
R900956874 4WS2EM10-52/30B11ET315K31DV
R901020256 4WS2EM10-52/60B11ET315K8DV



力士樂REXROTH單向閥
Z1S 6
規格 6
組件系列 4X
大工作壓力 350 bar
大流量 40 l/min
用于垂直疊加的疊加閥
- 作為角閥
- 作為直通閥
油口安裝面符合 ISO 4401-03-02-0-05
多種單通道和雙通道阻塞功能
由于閥心采用高性能塑料制成,因此具有的密封性
防腐蝕設計
通過更換外部密封圈可輕松調節為用于特殊液壓油
帶測量油口,可選
可應要求作為單向節流閥提供
Z1S 型閥是一種采用疊加閥板設計的直動式單向閥。
它可用來無泄漏地阻塞一個方向上的流量,同時允許相反方向上的自由回流。
閥心的行程受塑料彈簧座的限制。已安裝的彈簧支持閉合運動。當沒有液壓油流通過閥門時,彈簧將閥心保持在閉合位置。
與直通閥相比,角閥多可以連通或關閉三個內部通道。由保護塞實現止擋和密封功能。
注意:
對于藍色塑料彈簧座安裝在閥板側時采用的所有安裝位置,均不會在此位置使用額外的密封圈!
在組件側,密封圈(常見)用于密封下游安裝的裝配。
已安裝的塑料彈簧座具有密封功能,不予以拆除或損壞。
德國力士樂REXROTH單向閥:
R901086051 Z1S6P05-41/V
R901086051 Z1S6P05-40/V
R901086052 Z1S6P30-40/V
R901086090 Z1S6D05-40/V
R901086058 Z1S6T05-40/V
R901086059 Z1S6T30-40/V


力士樂REXROTH單向閥
Z1S 10
規格 10
組件系列 4X
大工作壓力 350 bar
大流量 100 l/min
用于垂直疊加的疊加閥
油口安裝面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05
多種單通道和雙通道阻塞功能
由于閥心采用高性能塑料制成,因此具有的密封性
防腐蝕設計
通過更換外部密封圈可輕松調節為用于特殊液壓油
由于單向閥安裝套件可單獨使用,因此可以經濟高效地更換磨損部件
帶測量油口,可選
單向節流閥,可選
Z1S 型閥是一種采用疊加閥板設計的直動式單向閥。
它可用來無泄漏地阻塞一個方向上的流量,同時允許相反方向上的自由回流。
塑料錐閥芯的行程受塑料彈簧座限制。已安裝的彈簧支持閉合運動。當沒有液壓油流通過閥門時,彈簧將塑料錐閥芯保持在閉合位置。在低壓 (0.1 x p大)時已實現佳密閉性。
注意:
對于塑料彈簧座安裝在閥板側時采用的所有安裝位置,均不會在此位置使用額外的密封圈!在組件側,密封圈(常見)用于密封下游安裝的裝配。
已安裝的塑料彈簧座具有密封功能,不予以拆除或損壞!出于整體結構考慮(預載),需要塑料彈簧座的凸出部分。隨著所含液壓油體積和溫度變化,可能會發生靜態壓力變化,這不是由閥座表面泄漏引起的。
德國力士樂REXROTH單向閥訂貨號和型號:
R901274767 Z1S10A05-2B05-2-41/F
R901280744 Z1S10P05-2-4X/F


力士樂REXROTH單向閥
S6…S30 A..-1X/...
規格 6 … 30
組件系列 1X
大工作壓力 450 bar
大流量 450 l/min
用于螺紋連接(內螺紋)
無泄漏地阻塞一個方向上的流量
具有多種開啟壓力,可選
德國力士樂REXROTH單向閥訂貨號和型號:
R900422881 S6A1.0/
R900422886 S8A1.0/
R900420531 S10A1.0/
R900420525 S20A1.0/

力士樂REXROTH單向閥,插裝式設計
M-SR 6...30
規格 6 … 30
組件系列 1X
大工作壓力 420 bar
大流量 400 l/min
用于在油路塊設計中安裝
作為角閥
作為直通閥
無泄漏地阻塞一個方向上的流量
具有多種開啟壓力,可選
德國力士樂REXROTH單向閥訂貨號和型號
R900346083 M-SR8KE05-1X
R900346082 M-SR15KE30-1X/
R900357718 M-SR8KE05-1X/V
R900345745 M-SR10KE02-1X
R900344549 M-SR10KE05-1X
R900346857 M-SR10KE15-1X
R900346936 M-SR10KE30-1X
R900345372 M-SR15KE05-1X
R900345744 M-SR20KE02-1X
R900340979 M-SR20KE05-1X
R900344778 M-SR25KE05-1X
R900350797 M-SR30KE05-1X/V




力士樂REXROTH先導式單向閥
Z2S 6
規格 6
組件系列 6X
大工作壓力 315 bar
大流量 60 l/min
油口安裝面符合 DIN 24340 形式 A(不帶孔)
油口安裝面符合 ISO 4401-03-02-0-05(帶孔)
用于一個或兩個執行機構油口的無泄漏阻塞,可選
具有多種開啟壓力,可選(請參閱訂貨代碼)
帶預開口,可選
單向閥安裝套件可單獨使用
可應要求提供特殊型號
Z2S 型單向閥是采用疊加閥板設計的先導式單向閥。
用于一個或兩個執行機構油口的無泄漏阻塞,甚至能夠用于長期停機的情況。
在方向 A1到 A2 或B1到 B2 上,可以自由流動;在相反方向上,流動被阻塞。
例如,如果閥門的流向是從A1到A2,控制閥芯將向 B 側方向移動,打開球座閥并推動閥心偏離其閥座。液壓油現在即可從B2 流向B1。
為了可以安全地封閉球座閥,必須液壓卸載控制閥芯(請參閱油路示例)。
預開口
由于預開口的存在,加壓液體可以進行衰減降壓。這樣避免了可能的換向沖擊。
由于使用的是具有擴大的開口控制面積比的兩級設置,使用較低的先導壓力也可以安全卸載。
注意:
如果閥門不帶預開口,憋壓容積可能會突然卸載。產生的換向沖擊不但會導致安裝組件的過早磨損,還會形成噪音。
德國力士樂REXROTH單向閥訂貨號和型號:
R900347495 Z2S6-1-6X/
R900347504 Z2S6-1-6X/V
R900347495 Z2S6-1-66/
R900347496 Z2S6-2-6X/
R900347505 Z2S6-2-64/V
R900347505 Z2S6-2-66/V
R900347501 Z2S6B1-66/
R900347498 Z2S6A1-6X/
R983030685 Z2S6-A1-6XIN010
R900347498 Z2S6-A1-6X
R900347499 Z2S6A2-6X/
R900347501 Z2S-6B1-6X

力士樂REXROTH先導式單向閥
Z2S 10
規格 10
組件系列 3X
大工作壓力 315 bar
大流量 120 l/min
用于垂直疊加的疊加閥
油口安裝面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05
用于一個或兩個執行機構油口的無泄漏阻塞,可選
不同的開啟壓力
帶預開口(標準);不帶預開口(可選)
單向閥安裝套件可單獨使用
防腐蝕設計
Z2S 型單向閥是采用疊加閥板設計的先導式單向閥。
用于一個或兩個執行機構油口的無泄漏阻塞,甚至能夠用于長期停機的情況。
在方向A1到A2 或 B1 到B2 上,可以自由流動;在相反方向上,流動被阻塞。
例如,如果閥門的流向是從A1到A2,控制閥芯將向 B 側方向移動,打開球座閥并推動閥心偏離其閥座。液壓油現在即可從B2 流向B1。
為了可以安全地封閉球座閥,必須液壓卸載控制閥芯(請參閱油路示例)。
預開口
由于預開口的存在,加壓液體可以進行衰減降壓。這樣避免了可能的換向沖擊。
由于使用的是具有擴大的開口控制面積比的兩級設置,使用較低的先導壓力也可以安全卸載。
德國力士樂REXROTH單向閥訂貨號和型號:
R900407424 Z2S10A1-3X/
R900407440 Z2S10A1-3X/V
R900407394 Z2S10-1-34
R900407394 Z2S10-1-3X/
R900421985 Z2S10-2-3X

力士樂比例伺服閥4WRDE27W6-500L-60/MXY/24A5

此會員其它供應

業務咨詢:932174181   媒體合作:2279387437    24小時服務熱線:15136468001 盤古機械網 - 全面、科學的機械行業免費發布信息網站 Copyright 2017 PGJXO.COM 豫ICP備12019803號

主站蜘蛛池模板: 97人妻精品一区二区三区| 国产欧美日韩综合在线成| 亚洲欧美日韩中文字幕一区二区三区| 国产一区二区三区乱码在线观看| 99久久无码一区人妻a黑| 无码国产伦一区二区三区视频| 无码人妻精品一区二区三区66| 香蕉久久人人爽人人爽人人片av| 精品国产乱码久久久久久乱码| 亚洲中文字幕丝祙制服| 国产色a在线观看| 超碰人人模人人爽人人喊手机版| 国模大胆一区二区三区| √8天堂资源地址中文在线| 久久国产午夜精品理论片| 久久棈精品久久久久久噜噜| 果冻传媒mv免费播放在线观看| 久久精品动漫一区二区三区| 国产人妻久久精品二区三区特黄| 国产成人亚洲精品无码影院bt| 玖玖资源站无码专区| 免费无码久久成人网站入口| 中文字幕丰满乱子无码视频| 青青草无码精品伊人久久蜜臀| 幻女bbwxxxx在线视频| 成人年无码av片在线观看| 无码专区heyzo色欲av| 高清一区二区三区免费视频| 狠狠躁夜夜躁人人爽天天开心婷婷| 内地老熟女老少配视频| 97国产精华最好的产品| 2021国内精品久久久久精免费| 国产美女视频免费观看的网站| 国产精品69人妻我爱绿帽子| 精品人妻午夜一区二区三区四区| 国产精品人妻系列21p| 精品国产一二三产品区别在哪| 久久www色情成人免费| 午夜dj在线观看免费视频| 国产手机精品一区二区| 一本一道av无码中文字幕﹣百度|
