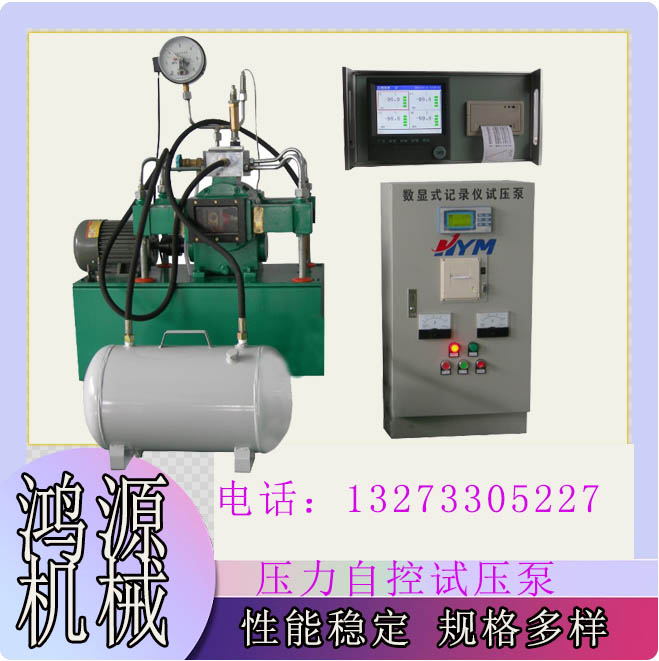

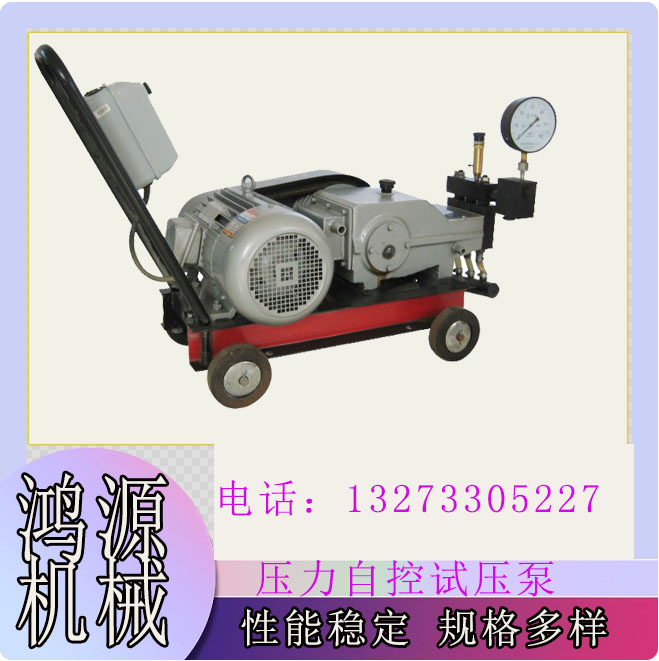

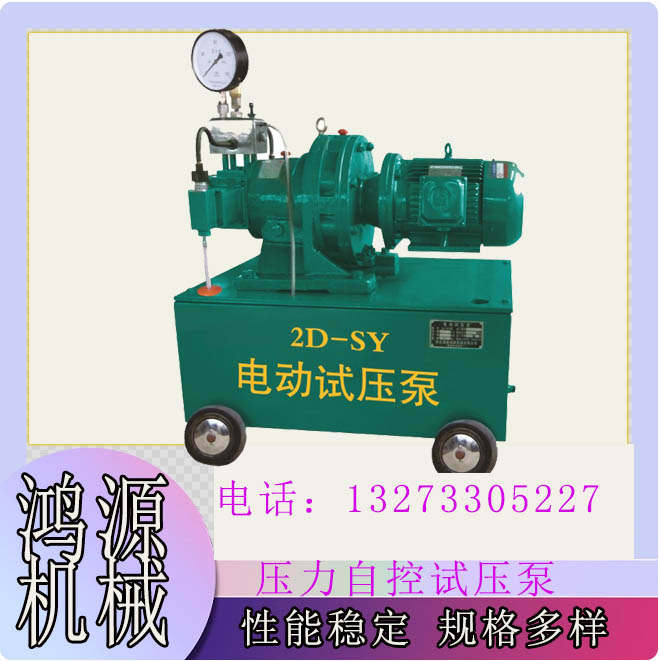

本機主要由高壓往復泵、溢流閥、止回泄壓閥等組成。
1、高壓往復泵:本泵為臥式三柱塞泵,由電動機驅動,分為動力端和液力端。
(1)動力端:由皮帶輪、曲軸、連桿等組成。電機通過皮帶輪傳動并減速,帶動曲軸旋轉,由曲軸連桿機構將旋轉運動轉換為直線往復運動,帶動柱塞往復運動。
(2)液力端:由柱塞副、缸體、泵頭、進出水閥組等組成。連桿帶動柱塞往復運動,使缸體內容積周期變化,當柱塞為吸入行程時,出水閥關閉,工作介質在大氣壓下頂開進水閥進入缸體內;在排出行程時,進水閥關閉,柱塞將工作介質通過出水閥并經泵頭排出。該過程周期性重復進行,從而完成泵將工作介質吸入并排出的功能。
2、溢流閥用于調節泵的輸出壓力及恒定系統壓力。順時針旋轉調節螺母,泵的輸出壓力升高,反之,則輸出壓力降低。
當用戶需要恒壓輸出時,只需將壓力調到設定值并鎖緊鎖緊螺母即可。
3、止回泄壓閥用于自動截?cái)啾杭靶冻到y(tǒng)壓力。保壓試驗結束后,打開泄壓閥手輪,即可卸除系統壓力。在升壓過程中,若誤操作使系統壓力高于應設定值,可適當打開泄壓閥手輪,卸除部分壓力后重新升壓。
在該閥上裝有壓力表,在升壓過程及保壓過程中均顯示試壓管路壓力。
