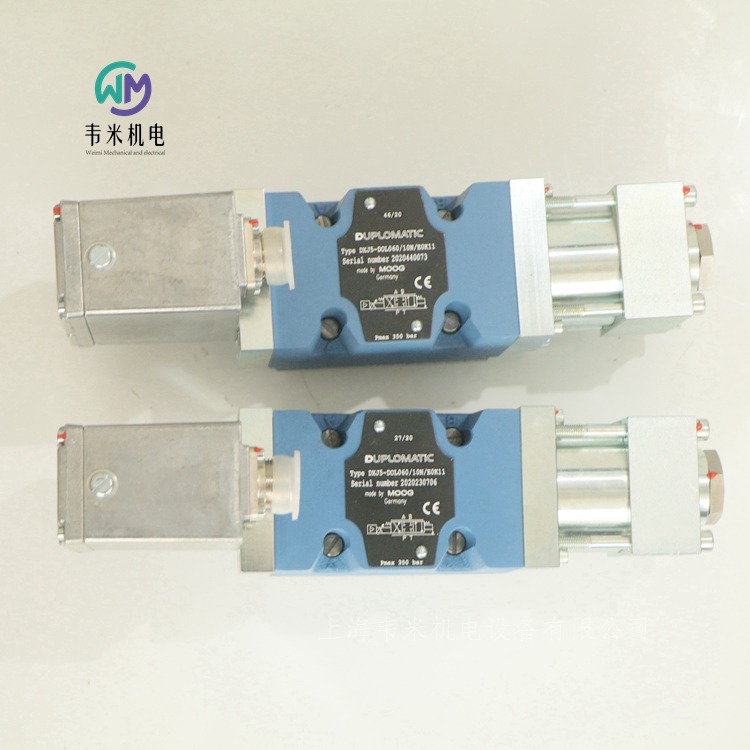

DUPLOMATIC電液伺服閥DXJ5-D0L060/10N/E0K11，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

意大利迪普馬DUPLOMATIC電液伺服閥帶集成放大板DXJ5系列
板式安裝ISO 4401-05 (CETOP R05)
大工作壓力 350 bar
四通伺服比例閥DXJ5的閥芯在閥套內移動。該閥由線性力馬達直接驅動，從而獲得獨立于系統壓力的高動態性能。閥芯位移由線性傳感器(LVDT)閉環控制，從而確保高精度和重復性。
該閥可提供兩種不同的流量控制范圍，大至100 l/min，閥芯零遮蓋，安裝面尺寸符合ISO 4401 (CETOP RP 121H) 標準。
該閥的特點是其集成式放大板基于SMD 技術，可以保證標準調節和簡易電氣接線。除了可能需要電氣調節零點外，該放大板不需要任何調節。
適用于位置、速度和壓力的閉環控制應用。斷電時或者參考輸入信號為零時，閥芯自動回到中位。在此位置，閥有一個小泄漏量，取決于工作壓力。
可提供外泄型。
技術參數 (在油溫50℃，液壓油粘度36cSt條件下測得)
大工作壓力
P - A - B口   350bar
T口 (標準)   50bar
T口帶Y口  350bar
公稱流量Qnom (P-T壓差Δp 70)  60 - 100l/min
零位泄漏量 (p=140 bar時)  l/min   ≤ 3% Q nom
滯環  < 0,2% In
閾值  < 0,1% In
溫度漂移(ΔT= 50?C時)  < 1,5% In
響應時間  ≤ 20ms
三軸振動  30g
符合CEI EN 60529的保護等級   IP 65
環境溫度范圍  -20/ 60℃
油液溫度范圍  -20/ 80℃
油液粘度范圍  5 - 400cSt
油液允許的高污染度  根據ISO 4406:1999等級 17/15/12
推薦油液粘度  25cSt
重量6.3kg
電氣特性
外接保險絲 = 2,5 A
所有導線的小截面積 ≈ 0,75 mm2
進行閥的電氣連接時(屏蔽，接地保護)，必須采取合適的措施，從而確保不會因?yàn)楫?dāng)?shù)夭煌慕拥仉妱?shì)造成過高的接地電流。
差動信號線和閥芯位置信號線，必須與閥側的配套插頭防護罩以及電控箱側的0V (信號地)連接。
EMC：滿足EN 55011:1998，等級B的要求，并且抗干擾調節符合EN 61000-6-2:1998。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對HFDR 油液，使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
安裝
在不影響正確操作的條件下，DXJ5閥可在任意方向安裝。閥可通過螺釘安裝在平面度范圍0,01/100mm和粗糙度Ra < 0,8 ?m的安裝面上。如果相關值達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。安裝時，請注意環境和閥的清潔度。
迪普馬DUPLOMATIC伺服閥訂貨型號：
DXJ5-D0L060/10N/E0K11
DXJ5-D0L060/10N/E1K11
DXJ5-D0L100/10N/E0K11
DXJ5-D0L100/10N/E1K11

意大利迪普馬DUPLOMATIC安裝板帶溢流閥RM4*-MP系列
螺紋油口
高工作壓力 350 bar
大流量 100 l/min
-RM4*-MP系列安裝板裝有溢流閥，T口為螺紋油口。
-該安裝板在動力單元上作為安裝板P2D和P4D的安裝面使用。
-可提供四種壓力調節范圍，高至350 bar。 -通常供貨時帶沉頭內六角調節螺釘，鎖緊螺母和大調節限制裝置。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封。對于HFDR 油液，使用FPM 密封（代號V）。當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。
意大利迪普馬DUPLOMATIC板式溢流閥訂貨型號：
RM4-210-MP/40N

意大利迪普馬DUPLOMATIC溢流閥RQ*-P
序列號 41
板式安裝
RQ3-P ISO 6264-06 (CETOP R06)
RQ5-P ISO 6264-08 (CETOP R08)
RQ7-P ISO 6264-10 (CETOP R10)
該閥是一種先導式溢流閥，主閥采用圓柱閥芯和錐密封。
板式安裝符合ISO 6264（CETOP RP 121H）標準。
可使用X口作為遠程先導口（見液壓符號表）。
RQ*-P型閥可在系統壓力接近溢流閥設定值時，允許泵全流量通過。
寬大油道可以減小壓降，提高能效。
RQ3-P系列
大工作壓力  350bar
大流量  200l/min
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
重量  3,5kg
RQ5-P系列
大工作壓力  350bar
大流量  400l/min
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
重量  4.3kg
RQ7-P
大工作壓力  350bar
大流量  500l/min
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
重量  6.5kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
調節旋鈕
RQ型閥可選配SICBLOC調整旋鈕，操作時，應按下旋鈕并旋轉。若需要，訂貨型號增加選項M。
意大利迪普馬DUPLOMATIC溢流閥訂貨型號：
RQ3-P5/41
RQ3-P5/M/41
RQ3-P6/41
RQ5-P5/41
RQ5-W5/41
RQ5-P6/41
RQ7-P5/41
RQ7-P6/41
RQ7-P6/M/41

意大利迪普馬DUPLOMATIC先導式溢流閥MRQ系列
疊加式ISO 4401-03 (CETOP 03)
高工作壓力 350 bar
大流量 75 l/min
MRQ疊加式閥是一種先導式溢流閥，其安裝面尺寸符合ISO4401 （CETOP?RP 121H）標準。
該閥可通過螺釘或螺栓與其它安裝面尺寸符合ISO 4401-03（CETOP 03）標準的閥組合成疊加閥組，無需油管連接。
該閥根據型號的不同可對單路壓力進行單個調整，也可對兩路壓力同時進行調整，可提供4種不同的壓力調整范圍。
該閥通常用作液壓回路壓力限制元件。
通常供貨時帶六角調整螺釘，鎖緊螺母和大調整限位裝置。
液壓功能
-“SP”： 控制管路P的壓力，T口泄油
-“SAT”：控制管路A的壓力，T口泄油
-“SBT”：控制管路B的壓力，T為排油口
-“DT”：控制管路A和B的壓力，T口泄油
-“D”：控制管路A和B的壓力，互為泄油口
-“SB”：控制管路B的壓力，A口泄油
技術參數 （在油溫50?C，油液粘度 36 cSt條件下測得）
大工作壓力  350bar
控制管路和自由管路大流量  75l/min
環境溫度范圍  -20...50℃
油液溫度范圍  -20...80℃
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級  根據 ISO 4406:1999等級 20/18/15
推薦油液粘度  25cSt
重量：
MRQ-SP / MRQ-SAT / MRQ-SBT / MRQ-SB   1.4kg
MRQ-DT / MRQ-D  2.1kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。若使用其他油液，例如HFA、HFB、HFC等，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
意大利迪普馬DUPLOMATIC溢流閥訂貨型號：
MRQ4-SP/51
MRQ5-SP/51
MRQ6-SP/51
RQ4M6-SP/51



迪普馬DUPLOMATIC電磁溢流閥具有卸荷和壓力選擇功能RQM*-P系列
板式安裝
RQM3-P ISO 6264-06 (CETOP R06)
RQM5-P ISO 6264-08 (CETOP R08)
RQM7-P ISO 6264-10 (CETOP R10)
-RQM*-P型閥是一種溢流閥，可提供三種流量規格，大流量可達500 l/min。
-安裝底板符合 ISO 6264（CETOP RP 121H）標準。
-根據選用電磁閥型號的不同，可分為5種型式，包括全流量卸荷以及3種壓力值選擇功能。
-二級和三級的壓力值的調節可通過主閥和電磁閥之間的溢流閥設定。
-通常供貨時帶六角調整螺釘。若需要還可裝配SICBLOC調節旋鈕調節主壓力控制。
技術參數 （在油溫50?C，油液粘度36cSt 條件下測得）
類型  RQM3-P RQM5-P RQM7-P
大工作壓力  350bar
大流量  200l/min  400l/min  500l/min
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR油液，使用FPM密封（代號V）。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
調整旋鈕
RQ型閥可選配SICBLOC調整旋鈕，但只能用于主閥壓力調整。操作時，應按下并旋轉。
若需要，訂貨型號增加選項M。
電氣插頭
電磁閥供貨時不帶電氣插頭，須單獨訂貨。
手動應急操作，保護罩式：CM
安裝的電磁閥都會接觸大氣或者可能處于炎熱環境中，建議選用帶保護罩式手動應急操作的電磁閥。訂貨型號增加選項CM。
意大利迪普馬DUPLOMATIC電磁溢流閥訂貨型號：
RQM3-P5/A/60N-D24K1
RQM3-P5/A/60N-A230K1
RQM3-P6/A/60N-D24K1
RQM3-P6/A/60N-D24K1/CM
RQM3-P6/G/61N-D24K7/W7
RQM5-P5/A/60N-D24K1
RQM3-P6/A/60N-A230K1
RQM3-P5/C/60N-D24K1
RQM3-P6/C/60N-D24K1
RQM3-P6/D/60N-A230K1
RQM5-P5/C/60N-D24K1
RQM5-P6/A/60N-D24K1
RQM5-P6/A/60N-D24K1/CM
RQM5-P6/A/60N-A230K1
RQM5-P6/C/60N-D24K1
RQM5-P6/D/M/60N-D24K1
RQM5-P6/D/60N-A230K1
RQM7-P6/A/60N-D24K1
RQM7-P6/A/60N-D24K1/CM
RQM3-P5/A/M/60N-D24K1


意大利迪普馬DUPLOMATIC外嚙合齒輪泵GP系列
GP型定量外嚙合齒輪泵帶軸向間隙補償。
即使在高工作壓力條件下，該泵仍可提供大流量；工作時低噪音；并且得益于導向襯套上的負載平衡系統，該泵具有出色的耐用性。
該泵分為三組規格，分別為排量至9,1、27,9和87,6cm3/rev，同時其工作壓力可至 250 bar (標準) 和310 bar(高壓型H)。
該泵可提供順時針旋轉，逆時針旋轉和可逆旋轉三種形式，配錐形軸(標準)。 其他形式的軸可根據要求提供。
該泵可以多聯泵形式供應，通過組合實現多種流量。花鍵連接動力系統確保了高動力性能。
安裝
GP型齒輪泵安裝時，其軸可朝向任意方向。
在泵參與工作之前，必須確保泵的旋轉方向和泵體上箭頭標注的方向一致。
運行之前，泵殼必須充滿油。
一次運行之前，必須從泵的工作油口進行排氣。
泵啟動時，尤其是在低溫條件下，必須處于卸荷狀態。
選擇合理的吸油管路管徑，以保證油液的流動暢通。彎曲和節流，或者過長的管路都會妨礙泵的正常工作。建議吸油管路流速不超過1-2m/sec。
允許的小相對吸油壓力為-0,3 bar。吸油壓力異常時泵將無法正常工作。
齒輪泵的工作轉速不得低于小轉速。安裝前必須注入相同的工作液壓油。通過連接管路注油。如果需要，可手動驅動泵旋轉。
電機泵組連接必須直接通過能夠補償偏差的彈性聯軸器完成。不允許聯軸器在泵的軸端產生軸向或者徑向的負載。
多聯泵
允許多聯泵組合，意味著在獨立液壓回路中，可以實現多種流量組合。
進行多聯泵組合時，必須滿足以下要求：
多聯泵組合時，各泵必須是相同規格，或者按照規格順序遞減。
多聯泵的大轉速由轉速小的泵決定。
不得超過大允許扭矩值。
意大利迪普馬DUPLOMATIC齒輪泵訂貨型號：
GP3F0427R01F20N GP1R0041RF20N
GP2-0095R00F/20N
GP2-0140L95B/20N
GP2-0140R97F/20N
GP2-0140R95F/20N
GP2-0095D00F/20N
GP30394R95F20N
GP3-0394R97F/20N
GP3-0427R95F/20N
GP2-0095R05B/20V
GP2-0158R97F/20N
GP2-0279R97F/20N
1P-4.2R/11N
GP1R0020RF20N
GP3F0394R97F20N GP1R0061RF20N
GP10027R95B20NH
GP20113R97F20N
GP20140R95B20N
GP30264R97F20N
GP30337R97F20N
GP30264R97F20N
GP30337R97F20N
GP3F0394R97F20N GP1M0061RF20N GP1R0041RF20N
GP3F-0337R97B/20N GP2R-0113RB/20N
GP3-0264R97F/20N


迪普馬DUPLOMATIC內嚙合齒輪泵IGP
-IGP內嚙合齒輪泵分為五種規格，每種規格包含一系列不同的排量。
-由于和工作壓力成比例的徑向和軸向補償，以及低工作噪音，IGP泵性能。
-優化的載荷分配以及特殊的耐磨軸承，使得泵能夠在高壓下持續工作，且延長了泵的工作壽命。
-IGP泵也可以多聯泵形式供應，通過組合實現多種流量。
技術參數
IGP泵規格： 3；4；5；6；7
排量范圍：3,6-10,2cm3/rev；13,3-32,6cm3/rev,7；33,1 - 64,9cm3/rev；64,1 - 126,2cm3/rev；125,8 - 251,7cm3/rev；
流量范圍 (1500 rpm時)：5,4 - 15,3l/min；19,9 - 48,9l/min；49,6 - 97,3l/min；96,1 - 189,3l/min；188,7 - 377,5l/min；
旋轉方向：順時針或者逆時針(從軸端觀察)
液壓連接：法蘭接頭SAE J518 c
安裝形式：法蘭 SAE J744 c
重量（單泵）：4-4.8kg；8.6-11kg；15.5-18.7kg；29.2-35kg；46.5-59kg；
環境溫度范圍：-10/ 60℃
油液溫度范圍：-10/ 80℃
推薦油液粘度：25-100cSt
液壓油類型
使用帶防沫劑和抗氧化劑的礦物基液壓油。
液壓油粘度：
液壓油工作粘度必須在以下范圍內：
小粘度 10 cSt 油液高工作溫度80 ?C下
佳粘度 25 - 100 cSt 油液處于油箱中的工作溫度下
大粘度 2000 cSt 于泵啟動階段
選擇油液時，必須確保在工作溫度下，液壓油實際粘度在上述范圍內。
意大利迪普馬DUPLOMATIC內嚙合齒輪泵訂貨型號：
IGP3-006-R05/11N

DUPLOMATIC電液伺服閥DXJ5-D0L060/10N/E0K11
