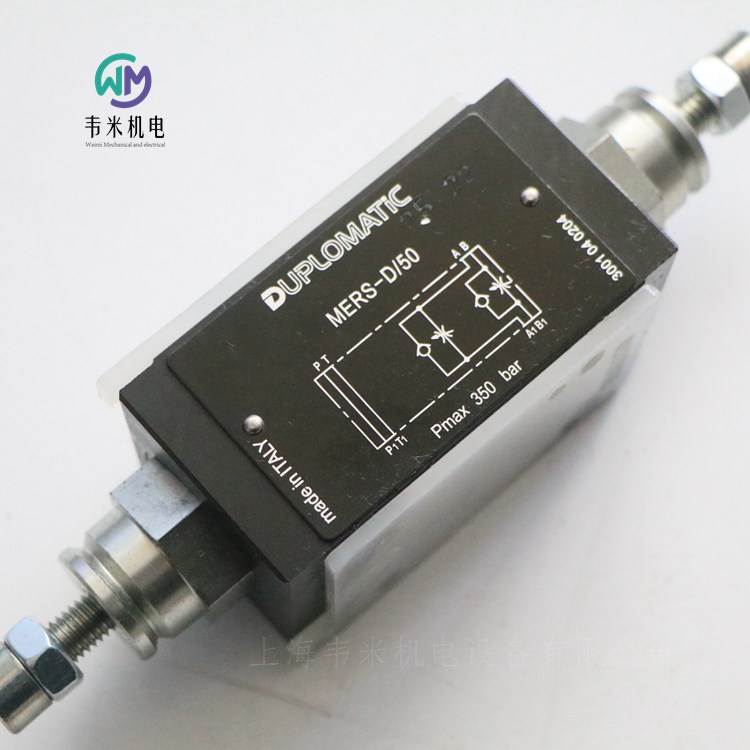

DUPLOMATIC節流閥MERS-D/50，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

意大利迪普馬DUPLOMATIC節流閥MERS
疊加式
ISO 4401-03
 高工作壓力 350 bar
該閥是一種疊加式的不帶壓力補償?shù)牧髁靠刂崎y， 集成單向閥允許油液反向自由流動。其安裝面尺寸符合ISO 4401標準。該閥可通過螺栓或螺釘與其它符合CETOP 03標準的閥組合成疊加閥組，無需油管連接。
該閥還可以提供一種可逆形式 (G*型)。進油節流和出油節流的選擇，取決于其在帶O型圈安裝板上的安裝方向。
各型號閥均集成單向閥，允許油液反向自由流動（開啟壓力0,5 bar）。
通常供貨時帶六角調整螺釘。
結構
“SA”：控制由執行機構流入管路A的流量。
“SB”：控制由執行機構流入管路B的流量。
“D”： 分別控制執行機構兩腔的排出流量。（標準）
“RD”：分別控制執行機構兩腔的輸入流量。
“G*”：可逆型閥。
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
 大工作壓力 350bar
單向閥開啟壓力 0.5bar
控制管路 大流量 50l/min
自由管路 大流量 75l/min
?p10 bar時的 小控制流量 ≤0.060l/min
環境溫度范圍 -20 / 50℃
油液溫度范圍 -20 / 80?C
油液粘度范圍 10 ? 400cSt
油液允許的污染等級 根據 ISO 4406:1999等級 20/18/15
推薦油液粘度 25cSt
重量 1.3kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
意大利迪普馬DUPLOMATIC節流閥訂貨型號：
MERS-RD/50
MERS-D/50
MERS-SA/50
MERS-SB/50

意大利迪普馬DUPLOMATIC先導式單向閥MVPP
疊加式
ISO 4401-03
高工作壓力 350 bar
MVPP型閥是一種疊加式液控單向閥（依靠彈簧關閉和錐閥芯密封）。其安裝面尺寸符合ISO 4401標準。
該閥的主要作用：
阻止油液一個方向的流動；
如果先導壓力將閥打開，允許油液在上述方向流動；
允許油液另一個方向自由流動。
MVPP型閥通常安裝于符合ISO 4401-03（CETOP 03）標準的電磁換向閥之下，也能夠和其它符合ISO 4401-03標準的閥組合成疊加閥組。
結構
結構“SA” - “SB”：用于對執行機構位置的單向鎖緊。
結構“D”：用于對執行機構位置的雙向鎖緊。
術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
大工作壓力  350bar
單向閥開啟壓力  3bar
控制管路大流量  50l/min
自由流動管路大流量  75l/min
密封腔與先導口的壓力比  3,4:1
環境溫度范圍 -20 / 50  ?C
油液溫度范圍 -20 / 80  ?C
油液粘度范圍 10 ? 400  cSt
油液允許的高污染等級 根據ISO 4406:1999等級 20/18/15
推薦油液粘度  25 cSt
質量： 1.3kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
迪普馬DUPLOMATIC單向閥訂貨型號：
MVPP-D/50
MVPP-SA/50
MVPP-SB/50

意大利迪普馬DUPLOMATIC直動式單向閥MVR
疊加式ISO 4401-03
高工作壓力 350 bar
MVR型疊加式閥是一種直動式單向閥，其安裝面尺寸符合ISO 4401標準。
該閥主要用于避免回路中油液回流和自動卸荷，也可用于產生背壓。
該閥可通過螺栓或螺釘與其它符合ISO 4401-03標準的閥組合成疊加閥組，無需油管連接。
該閥的形式包括，單向閥位于單個管路（P, T, A, 或者B）,或者單向閥同時位于兩個管路（P和T，或者A和B）。
液壓功能
MVR-SP：單向閥在管路P
MVR-SA：單向閥在管路A
MVR-ST：單向閥在管路T
MVR-SB： 單向閥在管路B
MVR-SPT：單向閥在管路P和T
MVR-D： 單向閥在管路A和B
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
大工作壓力  350bar
單向閥開啟壓力  3 - 0,5 - 5bar
控制管路大流量  50l/min
自由流動管路大流量  75l/min
密封腔與先導口的壓力比  3,4:1
環境溫度范圍 -20 / 50  ?C
油液溫度范圍 -20 / 80  ?C
油液粘度范圍 10 ? 400  cSt
油液允許的高污染等級 根據ISO 4406:1999等級 20/18/15
推薦油液粘度  25 cSt
質量： 1kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
意大利迪普馬DUPLOMATIC單向閥訂貨型號：
MVR1-ST/51
MVR-SP/51
MVR1-SP/51
MVR-RS/P/50
MVR-ST/51


意大利迪普馬DUPLOMATIC單向閥VD*-W*
高工作壓力 400 bar
管式單向閥VD*-W*帶“BSP”螺紋油口，適用于液壓管路中安裝。
該閥允許正向油液自由流動，反向禁止流動。
非工作狀態下，錐閥芯由彈簧保持關閉。當進油口“A”壓力大于彈簧壓力值和出油口“B”壓力值之和時，錐閥芯打開。
可提供8種規格，大流量可達850 l/min，且可提供5種不同的開啟壓力。
技術參數
閥VD2-W* ；BSP油口尺寸1/4”；大流量25l/min；重量0.17kg；大工作壓力400bar；
閥VD3-W* ；BSP油口尺寸3/8”；大流量40l/min；重量0.26kg；大工作壓力400bar；
閥VD4-W* ；BSP油口尺寸1/2”；大流量75l/min；重量0.41kg；大工作壓力400bar；
閥VD5-W* ；BSP油口尺寸3/4”；大流量125l/min；重量0.6kg；大工作壓力400bar；
閥VD6-W* ；BSP油口尺寸1”；大流量200l/min；重量1.2kg；大工作壓力400bar；
閥VD7-W* ；BSP油口尺寸1 ?”；大流量280l/min；重量1.8kg；大工作壓力400bar；
閥VD8-W* ；BSP油口尺寸1 ?”；大流量650l/min；重量3.2kg；大工作壓力400bar；
閥VD9-W* ；BSP油口尺寸2”；大流量850l/min；重量4.8kg；大工作壓力400bar；
環境溫度范圍 -20 / 50  ?C
油液溫度范圍 -20 / 80  ?C
油液粘度范圍 10 ? 400  cSt
油液允許的高污染等級 根據ISO 4406:1999等級 20/18/15
推薦油液粘度  25 cSt
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM。當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
意大利迪普馬DUPLOMATIC管式單向閥：
VD4-W1/30
VD5-W1/30

意大利迪普馬DUPLOMATIC電磁閥DS3系列
板式安裝
ISO 4401-03 (CETOP 03)
高工作壓力 350 bar
大流量 100 l/min
直動式底板安裝方向控制閥，底板安裝面符合ISO 4401(CETOP RP121H) 標準。
該閥提供三通或四通設計，可分為2位和3位，并且具有各種可互換的閥芯。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵。
該閥可采用直流或者交流電磁鐵。直流電磁鐵也可采用交流供電。但需使用帶橋式整流器的插頭。
DS3直流電磁鐵閥還以可提供平穩換向類型。
直流電磁鐵閥還可以提供鋅鎳鍍層，確保抗鹽霧能力達600小時。
除了標準的手動應急操作之外，還可提供手柄式、推進式、保護罩式以及機械制動式等各種形式。
工作極限
不同閥芯機能的流量限制和工作壓力之間的關系。數據測量按照 ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為 36 cSt的礦物液壓油，在溫度為50 ?C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可作360?旋轉，以適應可用的安裝空間。
直流電磁閥電流和功率消耗
表中列出了不同型號直流線圈的電流和功耗值。采用交流電（50或者 60 Hz）供電時，需通過整流電路實現，可使用帶橋式整流的“D”型插頭。 但需要考慮功率極限的下降。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可以通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的 值。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DS3-23TA/11N-D24K1
DS3-23TB/11N-D24K1
DS3-TA23/11N-SD24K1
DS3-TA23/11N-D24K1/F/CM
DS3-TA/10N-D24K1
DS3-TA/11N-D24K1
DS3-TA/11N-D24K1/CM
DS3-TA/11N-A110K1
DS3-TA/11N-A230K1
DS3-TA02/11N-D24K1
DS3-TA02/11N-D220K1
DS3-TB/11N-D24K1
DS3-TB/11N-D220K1
DS3-TB02/11N-SD24K1
DS3-TB02/11N-SD28K1
DS3-RK/11N-D00
DS3-RK/11N-D24K1
DS3-RK/11N-A230K1
DS3-RK/11N-D220K1
DS3-RK/11N-A110K1
DS3-RSA4/11N-A00
DS3-RSA4/11N-A230K1
DS3-S1/11N-A110K1
DS3-S1/11N-D24K1
DS3-S1/11V-SD24K7/W7
DS3-S2/11N-D24K1
DS3-S2/10N-A230K1
DS3-S2/11N-A230K1
DS3-S2/11N-D24WK1/CH/W7
DS3-S3/11N-A110K1
DS3-S3/11N-A230K1
DS3-S3/11N-SD28K1
DS3-S3/11N-D24K1
DS3-S3/11N-SD24K1
DS3-S3/11N-D24K1/CM
DS3-S3/11N-D220K1
DS3-S4/11N-D24K1
DS3-S4/11N-SD24K1
DS3-S4/11N-D24K1/CM
DS3-S4/11N-A110K1
DS3-S4/10N-A230K1
DS3-S4/11N-A230K1
DS3-S9/11N-D24K1
DS3-S9/11N-D24K1/F/CM
DS3-S10/11N-D24K1
DS3-S10/11N-A230K1
DS3-SA12/11N-D24K1
DS3-SA23/11N-D24K1
DS3-SA2F/13N-D24K1/F
DS3-SA2/11N-D00
DS3-SA2/11N-D24K1
DS3-SA2/11N-A110K1
DS3-SA2/11N-A230K1
DS3-SA3/11N-D24K1
DS3-RSB1/11N-D24K1
DS3-RSB2/11N-D24K1
C22S3-A230K1/11
C22S3-D24K1/11
C22S3-D220K1/12


迪普馬DUPLOMATIC電磁換向閥DS5系列
板式安裝
ISO 4401-05 (CETOP 05)
高工作壓力 320 bar
大流量 150 l/min
直動式底板安裝方向控制閥，底板安裝面符合ISO 4401(CETOP RP121H) 標準。
該閥提供三通或四通設計，并且根據油口排列具有各種可互換的閥芯。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵）。
該閥可采用直流或者交流電磁鐵。直流電磁鐵也可采用交流供電。但需使用帶橋式整流器的插頭。
直流電磁換向閥DS5 可提供以下幾種特殊形式：
帶Y口底板外泄口
帶平穩換向
帶可調平穩換向
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。
對于HFDR 油液，使用FPM 密封（代號V）。
若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可旋轉以適應可用的安裝空間。
安裝
具有彈簧對中和復位的閥可在任意方向安裝；不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可通過螺釘或者螺栓安裝在平面上。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
電氣插頭
電磁閥提供時都不帶插頭。帶K1型標準電氣連接的線圈(DIN 43650)，插頭可以單獨訂購。需要訂購的插頭訂貨型號見目錄49 000。K2和K7型的連接形式，相應的插頭不能單獨提供。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DS5-RK/12N-D24K1
DS5-RK/12N-A230K1
DS5-S1/12N-D24K1
DS5-S1/12N-A230K1
DS5-S20/12N-D24K1
DS5-S4/12N-D24K1
DS5-S4/12N-A230K1
DS5-TA/12N-D24K1
DS5-TA/12N-D24K1/CM
DS5-TA/12N-A230K1
DS5-TA02/12N-D24K1
DS5-S2/12N-D24K1
DS5-S2/12N-A230K1
DS5-S3/12N-A110K1
DS5-S3/12N-D24K1
DS5-S3/12N-D24K1/W7
DS5-S3/12N-A230K1
DS5-S10/12N-D24K1
DS5-SA2/12N-D24K1
DS5-SA2/12N-A230K1
DS5-S9/14N-D24K1/F/CM



意大利迪普馬DUPLOMATIC電磁方向座閥DT03系列
板式安裝ISO 4401-03 (CETOP 03)
高工作壓力 250 bar
大流量 25 l/min
直動式方向控制閥帶錐形閥座密封。
分為兩通或者三通兩種形式，且兩通閥雙向均可密封。
浸油式無滲漏電磁鐵，可由直流和交流電源供電。
閥芯機能
-閥芯機能 “A”, “B”, “C”, “D”: 3通, 2位電磁閥。
-閥芯機能 “E”, “F”, “G”, “H”: 2通, 2位電磁閥。
技術參數 （在溫度50?C，油液粘度36 cSt條件下測得）
大工作壓力  250bar
大流量  25l/min
環境溫度范圍  -25...50℃
油液溫度范圍  -20...80℃
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級  根據 ISO 4406:1999 等級20/18/15
推薦油液粘度  25cSt
重量1.3kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封。對于HFDR 油液，使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
電氣性能
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。線圈通過螺母固定在鐵芯上，可沿軸360?旋轉，以適應空間需求。交流或者直流的同類型不同電壓的線圈可以互換。
供電電壓波動范圍  ? 10% Vnom
負載率  100%
電磁兼容性(EMC)  符合2004/108/CE
低壓  符合2006/95/CE
保護等級：
絕緣等級 (CEI EN 60529)  IP 65
線圈絕緣 (VDE 0580)  H級
浸透  F級
電流和功率消耗
表中數據列出了不同線圈的消耗值。交流電源供電時，必須使用 “D” 型插頭(內置整流器)和RAC線圈。整流電流通過橋式整流器提供，外置于或者集成在“D”型插頭中，位于交流電源(24V  110V, /50 或者/60 Hz)和線圈之間。
線圈  24V-CC
電壓  24V
20?C時電阻值  21.8?
電流消耗  1.10A
功率消耗  26.4W
線圈代碼  1902051
切換時間
表中所示數據是在流量Q = 10 l/min，壓力p = 210 bar工作條件下，使用溫度為50?C，粘度為36 cSt的礦物油，并且供電電壓為額定電壓 90% 時測得的。
時間 (?10%)
得電打開  30 ms
斷電關閉  50 ms
電氣插頭
電磁閥提供時都不帶插頭。插頭須單獨訂購。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DT03-3C/10-24V-CC
DT03-3C/10-220RAC

DUPLOMATIC節流閥MERS-D/50
