一、用途

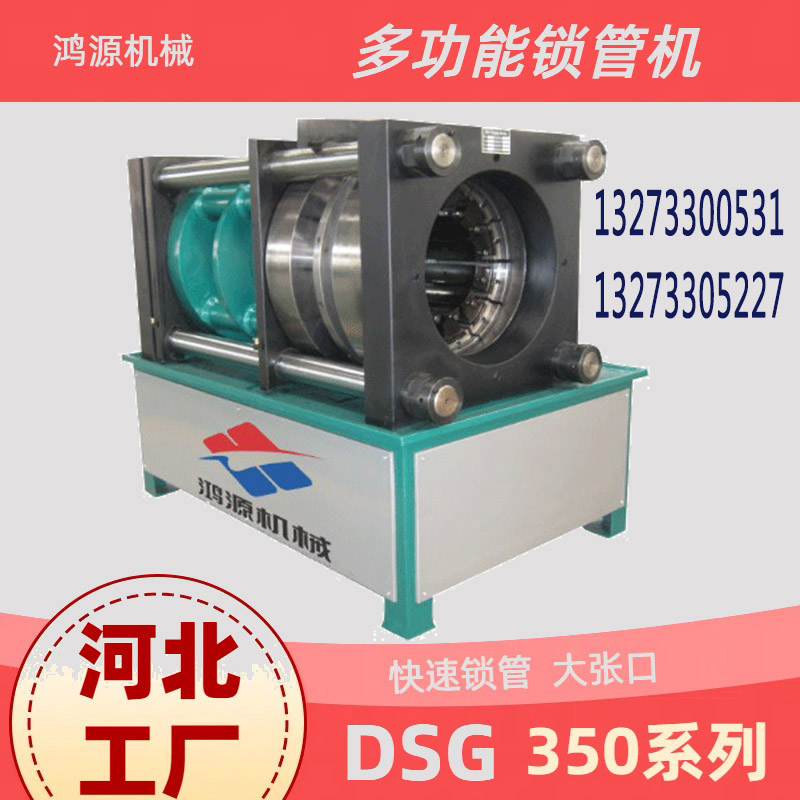

       本機為DSG—350型內脹外壓機，是生產復合管總成扣壓所用的高壓大口徑復合管管頭與外套、芯子壓合在一起的專用設備。該設備是根據用戶現場實際應用經驗而開發的，在用戶以往的膠管總成扣壓經驗當中，用戶把膠管總成扣壓完成之后試壓完成，膠管總成不發生泄漏即合格，但是在實際當中，膠管總成扣壓完之后，膠管外層的鐵皮套筒與膠管外圓結合緊密，而且套筒內壁的防滑溝槽由于扣壓后產生永久性形變而嵌入到膠管的外膠層里，但由于膠管有彈性，且彈性變形量大，所以膠管內芯的防滑溝槽與膠管內壁之間結合并不緊密，經長時間使用，尤其是管道內輸送流體的壓力高低往復變化時，更容易造成膠管與內芯松動，從而使管路發生泄漏，基于這種使用情況，特開發本設備，在扣壓完膠管外套筒之后，再通過膠管內芯脹模使內芯脹到所需尺寸，從而使膠管內芯與膠管內壁緊密結合，有效防止膠管總成發生泄漏

二、使用說明

1、本設備宜采用天車或吊車吊裝，吊裝位置如附圖所示。

2、將本設備主機和液壓泵站兩部分放置于水平地面，調整好兩者距離，將膠管總成按膠管總成位置處所示標記分別接好并旋緊。將油箱注油口打開，注入一定量的清潔的液壓油。

3、將電源線接好之后，打開油泵開關。

4、將標尺調到合適的刻度線。

5、按下開模按鈕，使主油缸退至最后且小油缸帶動模具座張開至最大位置，以便于膠管法蘭的通過。

6、將與待扣壓膠管相應的模具安裝到模具座上，然后將與膠管內芯法蘭相對應的管芯擋盤安裝到內螺套上并用頂絲壓緊，將調整手柄擰到內螺套上，以便于旋轉調整內螺套。

7、按下合模按鈕，導向盤帶動模具座和模具開始向中心部位運動。

8、等模具座復位之后，主油缸開始動作，主油缸活塞推動錐套，錐套開始推壓模具座，使模具開始合攏，直至合模動作自動停止。然后按下開模按鈕，直至主油缸活塞退后至頂到后限位開關即停止，然后小油缸即開始動作，將帶著模座的導向盤分開直到最大位置。至此一個動作循環完畢。
