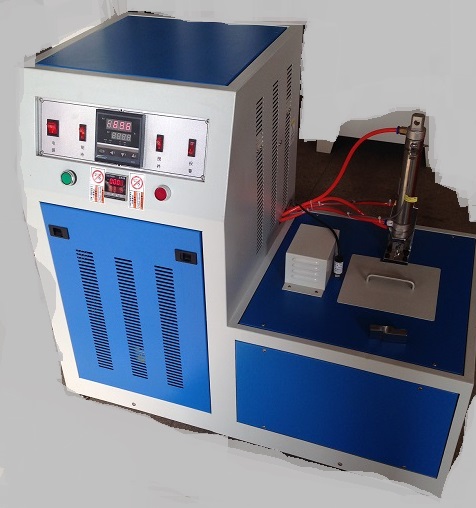

橡膠材料低溫脆性試驗機

試樣要求：

試驗前，試樣應放置在標準實驗室溫度下調節至少3H，并在明亮的光線下彎曲試樣并檢查試樣表面，試樣表面應光滑，無雜質、損傷及微孔。成品應經打磨后裁制成相應尺寸。

橡膠材料低溫脆性試驗機  使用方法
1接通電源，溫控儀和計時器顯示燈亮。
2向冷井中注入冷凍介質（一般為工業乙醇），其注入量應保證夾持器的下端到液面的距離為75?10mm。
3將試樣垂直夾在夾持器上。夾的不宜過緊或過松，以防止試樣變形或脫落。
4按下夾持器，開始冷凍試樣，同時啟動時序控制開關（或按動秒表）計時。試樣冷凍時間規定為3.0?0.5min。試樣冷凍期間，冷凍介質溫度波動不得超過?1℃。
5提起升降夾持器，使沖擊器在半秒鐘內沖擊試樣。
6取下試樣，將試樣按沖擊方向彎曲成180?，仔細觀察有無破壞。
7試樣經沖擊后（每個試樣只準沖擊一次），如出現破壞時，應提高冷凍介質的溫度，否則降低其溫度，繼續進行試驗。 溫度，如這兩個結果相差不大于1℃時，即試驗結束。

特點及用途:

低溫脆性試驗機是測定材料在規定條件下試樣受沖擊出現破壞時的最高溫度，即為脆性溫度，可以對塑料及其他彈性材料在低溫條件下的使用性能作比較性鑒定。可以測定不同橡膠材料或不同配方的硫化橡膠的脆性溫度和低溫性能的優劣。因此無論在科學研究材料及其制品的質量檢驗，生產過程的控制等方面均是不可缺少的。

技術參數:

1.控溫范圍：室溫-70℃（室溫≤25℃）

2.恒溫精度：?0.3℃

3.降溫速度：0℃～﹣30℃    約2.5℃/min

﹣30℃～﹣40℃   約2.5℃/min

﹣40℃～﹣70℃   約2.0℃/min

4.最大外形尺寸：900?500?800mm（長?寬?高）

5.工作室有效工作空間：280?170?120mm（長?寬?高）

6.可裝試樣數量：1

7.數字計時器數字計時器：0秒-99分鐘，分辨率1秒

8.冷卻介質：乙醇或其他不凍液

9.攪拌電機：8W

10.工作電源：220V--240V，50Hz，1.5kW

11.工作溫度:≤25℃

結構原理

A、本設備由制冷壓縮機主機體、加熱裝置、電子控制箱、冷卻槽、冷卻介質循環系統、自動報警裝置等部分組成。啟動制冷開關后，壓縮機開始工作，制冷系統進入正式工作狀態。制冷壓縮機連續不斷的工作，當接近設定溫度時，冷卻槽中的加熱裝置開始按比例提供熱量，用以平衡制冷系統產生的多余冷量，以達到恒溫的目的。攪拌可使冷卻槽內的冷卻介質不斷循環，使溫度均勻一致。

B、試樣夾持器

試樣一邊夾持4個試樣（橡膠類），另一邊夾持15個試樣（塑料類）。

C、沖擊裝置

沖擊裝置由沖擊錘和自鎖機構組成。

D、沖擊器

沖擊頭半徑為1.6?0.1mm；

沖擊時，沖擊頭和試樣夾持器之間間隙為6.4?0.3mm；

沖擊頭的中心線與試樣夾持器之間的距離為8?0.3mm。

試驗報告

A本標準名稱或編號

B樣品的詳細說明及其來源

C使用的傳熱介質、致冷劑或其他降溫方式

D程序A:脆性溫度和試樣破壞現象

E程序B：規定的試驗溫度和試驗結果

試驗結果與處理

程序A

1、試樣出現破壞的最高溫度，就是該試樣的脆性溫度。

2、溫度值應精確到1度。

程序B

如果一組試樣中沒有任何1個試樣破壞，則試驗結果為無破壞。如果一組試樣中有2個或2個以上試樣發生破壞，則試驗結果為破壞。如果一組試樣中只有一個試樣發生破壞，則再次取3個新的完好試樣測試，3個試樣均未發生破壞則試驗結果為無破壞；否則試驗結果為破壞。

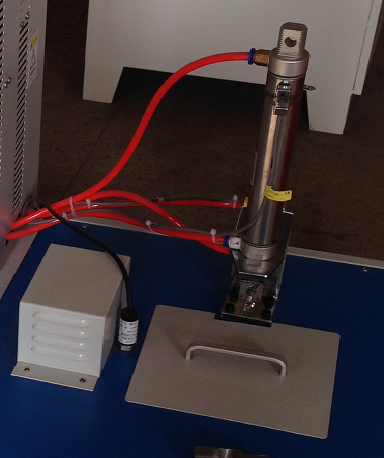

升降夾持器

升降夾持器由夾持器和升降裝置組成

從試樣受沖擊部位，到夾持器下端的距離為（11.0加或等于0.5）mm。

沖擊裝置

沖擊裝置由沖擊器和沖擊彈簧等組成。

沖擊器

沖擊器頭部形狀和尺寸，沖擊器的質量為（200?20）g,其工作行程為（40?1）mm。沖擊裝置的彈簧在壓縮狀態下，沖擊器端部到試樣的距離為（25?1）mm。

低溫測溫計

采用最小分度不大于1度的低溫測溫計測量冷凍介質的溫度，可使用低溫溫度計、熱電偶、電阻溫度計等。低溫溫度計為內標式半浸的，以尾長150MM，浸入液體深度75MM為宜。

冷凍介質

冷凍介質由適宜的傳熱介質加致冷劑調配而成。

產品保修承諾：

1、免費送貨到用戶指定的地點，免費指導安裝、培訓及調試。

2、保修期內人為損壞的零部件按采購（加工）價格收費更換。

3、保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后3天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。

4、傳感器過載及整機電路超壓損壞不在保修范圍內。

5、產品質保期：自安裝正常使用日起一年；

6、軟件升級：終生免費提供新版本控制軟件。
