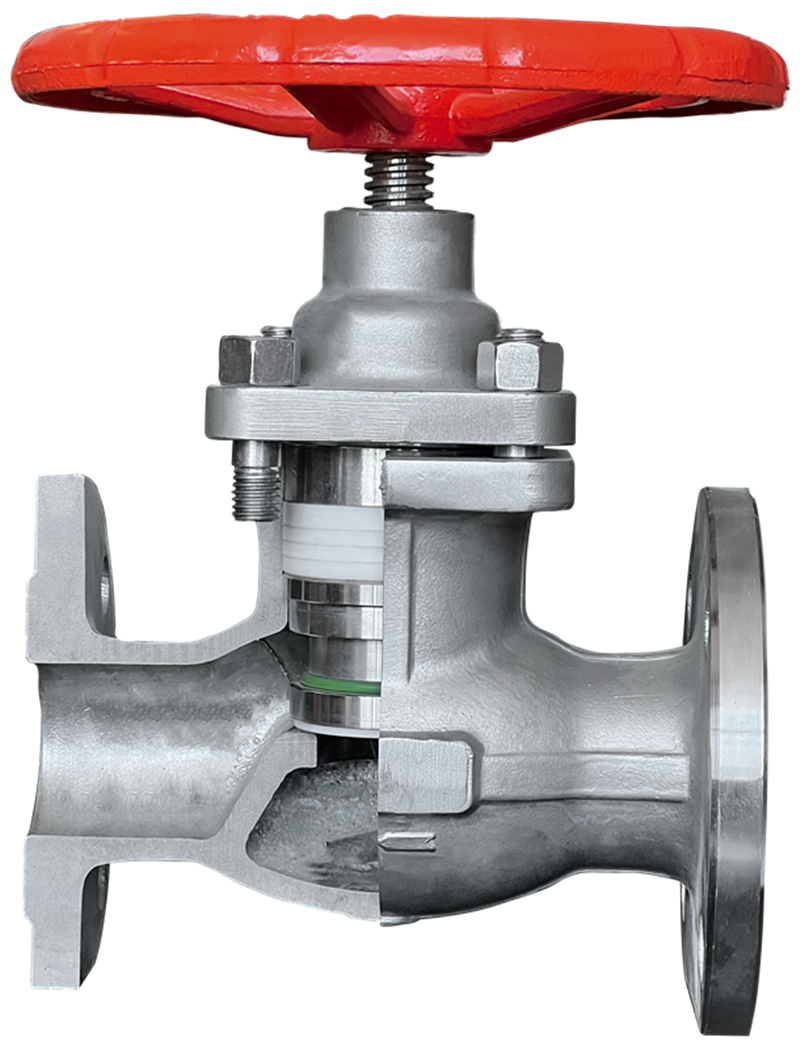

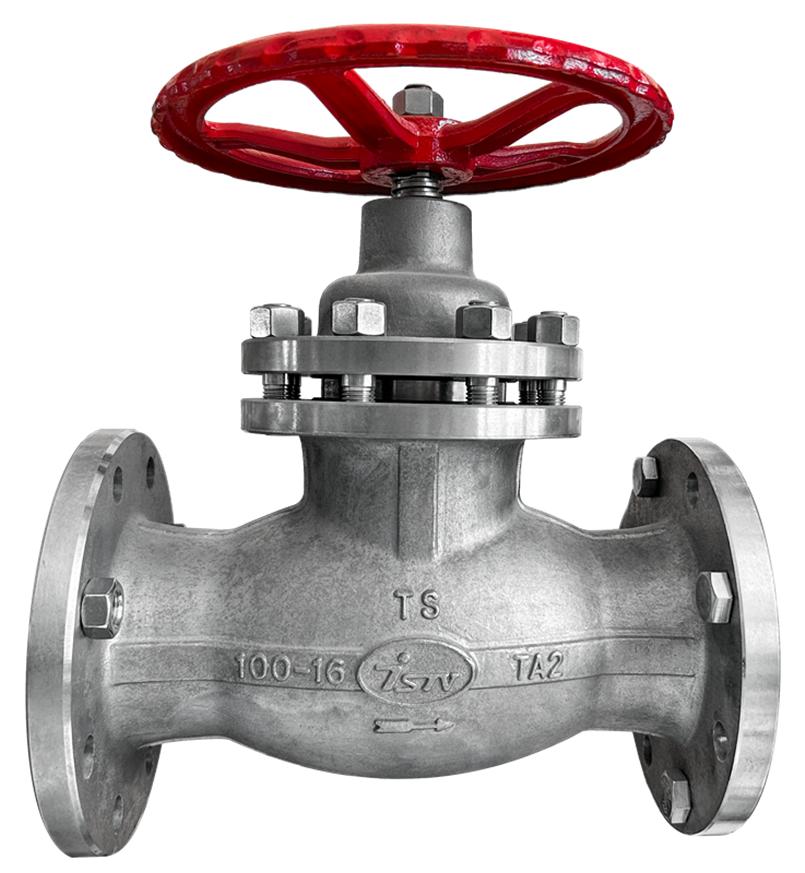

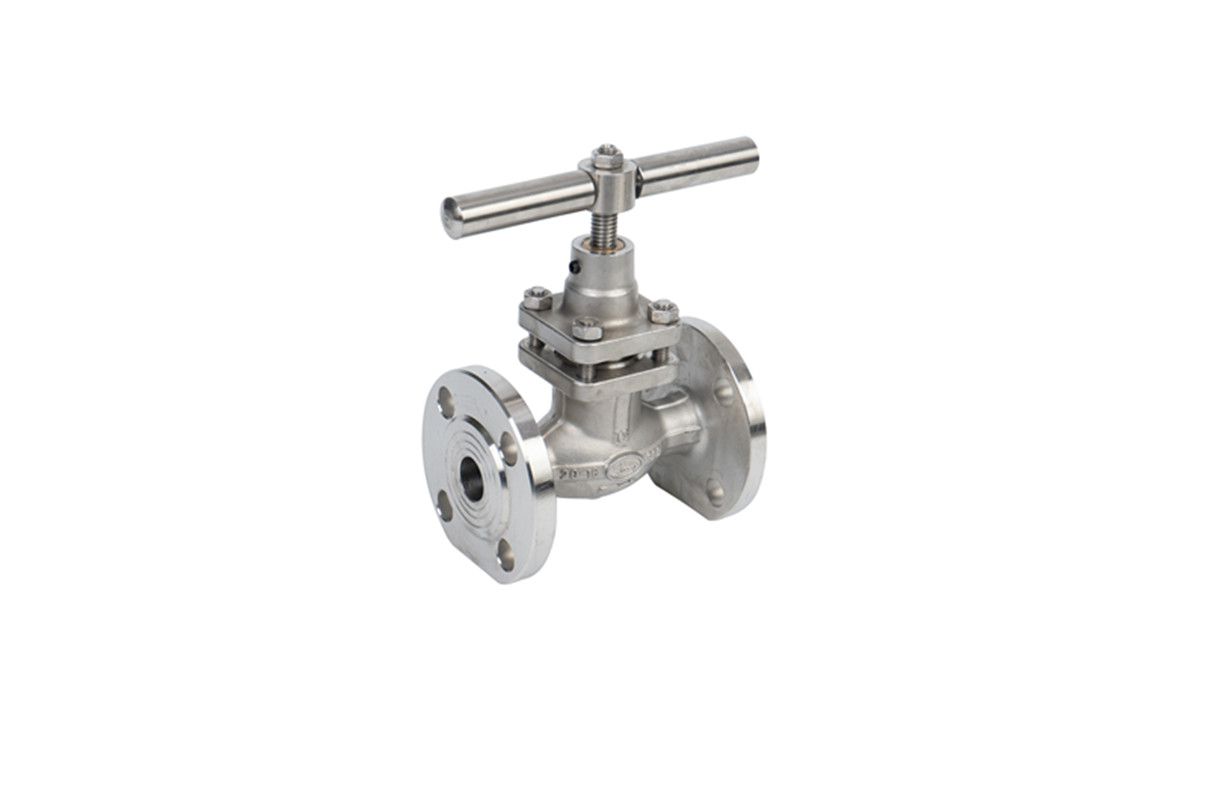

柱塞式取樣閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而了閥門的密封性，了內外泄漏、同時閥門開啟力矩小，能實現閥門迅速開啟和關閉。

柱塞式取樣閥特別適用于結晶反應釜取樣閥門，是化工企業生產，特料檢驗是否到達要求而特別設計的。柱塞式取樣閥密封溫度可達230℃、550℃,可根據安裝需要設計外塞露長度，確保容器取樣口粘度大的物料不堵，是一種較理想的了取樣裝置。該材料可選擇 304、316L、2205。

柱塞式取樣閥產品原理：
由于柱塞表面經過外圓磨床加工而成。密封環采用彈性強、性高的密封材料，所以密封可靠從而提高了柱塞閥的使用壽命。

【柱塞式職樣閥技術參數】：
成品尺寸：DN15-50
工作壓力：PN 16
工作溫度：230℃-550℃(根據使用條件)
隔膜材料：PTFE\石墨
閥體材料：A10513041316L12205
接口方式：螺紋、法蘭
結構形式：雙密封結構
