自動負壓放水器FY型礦用負壓放水器放水器參數中隧

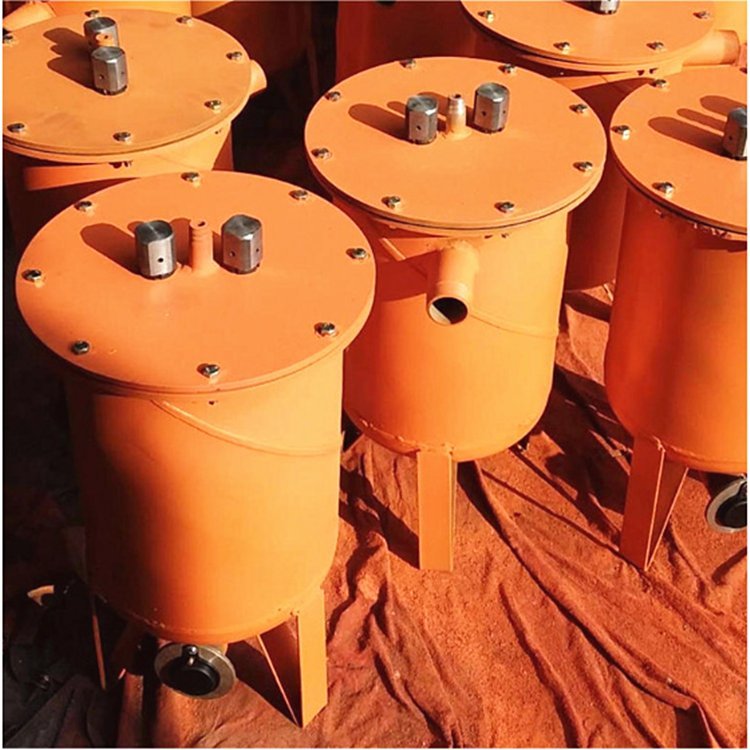

負壓自動放水器由外殼、進水管、壓力平衡管、浮漂、外筒、導向管、密封球、閥座等組成，為防止銹蝕而引起動作失靈，閥件和導向部件采用不銹鋼，浮漂采用高強度聚苯乙烯泡沫塑料，密封件采用真空橡膠壓制而成。

壓氣閥式負壓自動放水器，氣閥式放水器產品結構及工作原理

本實用及的負壓自動放水器，包括積水桶、單向進水閥、單向放水閥，控制閥，其特征在于：在積水桶內的上部定位連接有一控制閥，控制閥的正壓平衡口通過與積水桶外的大氣相通；控制閥的負壓平衡口直接與積水桶內的負氣壓連接，控制閥閥芯的下端吊掛有一浮子，通過水位的上升帶動浮子連接控制閥完成集、放水工作。具有以下優點；采用氣閥式連接設計，安裝，拆卸，維修簡便；不容易受到意外情況的影響，使控制準確可靠；可以很方便地與煤礦抽采瓦斯管路或其它負壓氣體管路聯通，使管路中的積水順利排出。

主要技術參數

適用負壓范圍：0～-0.09Mpa

自動放水速度：7L／min（間歇放水）

工作方式：適用于長期工作制

外形尺寸（長?寬?高）： 415*330*370 mm

重   量：    約30kg

負壓自動排渣放水器可串、并聯接在采煤工作面順槽及掘進工作面巷道內使用，也可串、并聯接在鉆孔豎

管下口及龍門管下端和管路的低凹處使用。也可以安裝在地面瓦斯抽排站使用，并且及時自動排渣，放水

效果良好，性能，維修量小，使用壽命長，是人工操作無法比擬的理想的自動排渣放水裝置。負壓自動排

渣放水器的外形結構分為立式、臥式二種。臥式放水器的主要用于并接在管路上，適用于空間狹小的管路

的低凹處放水使用。

二、負壓自動排渣放水器安裝使用方法：

1、自動放水器安裝在管路的低洼處。

2、CWG－ZY型正壓自動放水器的進水管直接與抽放管路連接（管路下部焊一節2"短節）。

3、CWG－FY型負壓自動放水器的安裝地點管路上部焊上一個1／2"的管短節（如果是吊起來的管路，可以在管路中心線以上任何位置），下部焊接一個1.5"的管短節。

4、上述短節處各安裝一個閥門，以便維修放水器時使之與抽放管路斷開。

5、連接管可以用夾布膠管或鋼管（用膠管，以便安裝與維修）。

6、如果抽放管路內臟污較多，在管路與放水器之間要安裝一個沉淀器，沉淀器由用戶自備。沉淀器一個進水口（1.5"），一個出水口（3／4"），只要能將管路中的贓物沉淀下來以便放水器正常工作就行。管路中贓物較少的地方可以不安裝沉淀器。
