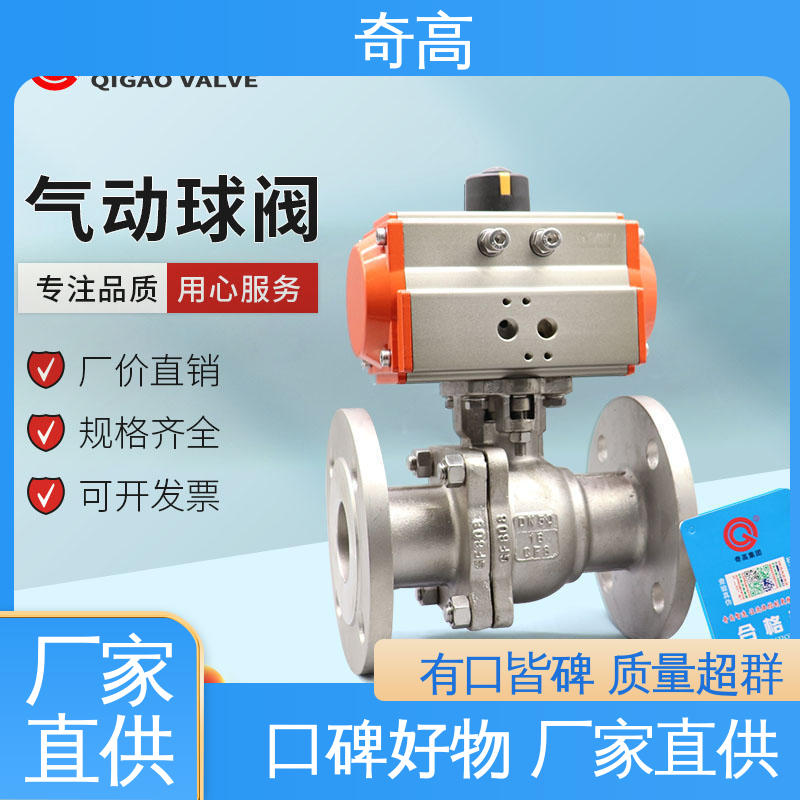

氣動球閥-產品介紹
氣動球閥是由氣動執行器和球閥組合的氣控閥門。通過裝配電磁閥、限位開關、過濾器、定位器等氣動配件，可以遠程端控制閥門的快速開關及調節，在各行業中使用廣泛。
氣動執行器為齒輪齒條式雙活塞設計，作用形式分為雙作用（氣源失效保持原位）和單作用（氣源失效復位），產品符合ISO 5211，DIN 3337和CD/VDE3845，MAMUR等國際標準，工作壓力可達10bar，標準行程為90?，可以?5?角調節度，執行器的缸體及密封件，可按客戶實際要求選擇防腐、高溫、低溫等場合應用材料。
在裝配之前，檢驗員在確保每一個零件和技術圖紙材料、尺寸、公差無誤的情況下才可以進行裝配，裝配后進行壓力試驗。閥門的檢測與試驗嚴格遵守GB/T13927、API598、ISO5208等規范的要求。
技術規范 | |||
設計依據 | GB標準 | ANSI標準 | |
設計標準 | GB/12237 | ANST B16.34 | |
試驗和檢驗 | JB/T9092 | API 598 | |
公稱通徑 | DN10~~100mm | ||
鏈接方式 | 內螺紋、卡箍、焊接 | ||
氣缸配置 | JLAT系列、JLGT系列及進口執行器系列 | ||
氣缸形式 | 雙作用、單作用（彈簧復位） | ||
控制方式 | 開關型、調節型、三段式（開度可選） | ||
公稱壓力 | 16、25、40、64bar | ||
氣源壓力 | 雙作用：4~8bar、單作用：5~8bar | ||
介質溫度 | W1:-40~180?C W2:-40~300?C w3:-30~425?C w4:-40~425?C | ||
環境溫度 | 標準型：-20~80?C | ||
閥體材質 | 碳鋼（C）、不銹鋼（P4、P6） | ||
密封材質 | 聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y） | ||
產品廣泛應用于石油、化工、鋼鐵、制藥、環保、礦山、造紙、城建、給排水等行業
