力士樂伺服控制比例閥4WRDE10V1-100L-60/MXY/24A5，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH比例閥R901469206

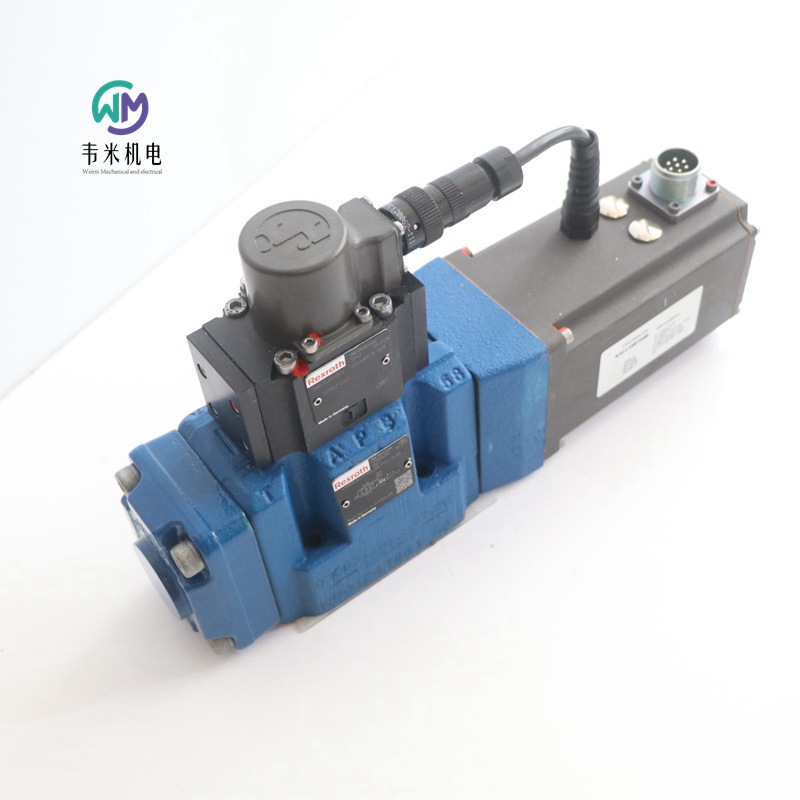

液壓比例方向閥 4WRDE10V1-100L-6X/MXY/24A5
R901469206 4WRDE10V1-100L-60/MXY/24A5
公稱尺寸 10, , 符號 V1, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高精度。
滑閥
由伺服電動機控制的
線性的
外部先導油供應、外部先導油回油
產品屬性
連接圖 ISO 4401-05-05-05
產品系列 4WRDE
工作壓力[bar] 350
流量[l/min] 170
滑閥符號 符號V1
連接類型 底板安裝
標稱流量[l/min] 100
大小 10
驅動類型 帶車載電子設備的電氣
端口數 4.
切換位置數量 3.
電源電壓 24伏直流電
電子連接器 連接器，7極（6 PE）
電氣連接說明 符合EN 175201-804的7極（6 PE）連接器
無線連接 模擬，指令值?10 V
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.22

力士樂REXROTH帶集成電子元件 (OBE) 和電氣位置反饋的先導式高頻響方向閥
4WRDE
規格 10 … 27
組件系列 6X
大工作壓力 350 bar
大流量 1000 l/min
額定流量 25 … 500 l/min
-響應靈敏度高，滯后小
高質量-伺服閥性能先導控制閥控制閥芯和套筒
靈活-適用于非常的動態應用中的位置、速率、力量和壓力控制
可靠-經過驗證且堅固耐用的設計
4WRDE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的三級先導式方向控制閥。
設置
閥的基本構成是：
4WS2EM6-2X 型號二級助力模式先導控制閥
包括殼體和主級控制閥芯的主級
帶主級感應式位置傳感器的集成電子元件
功能
在集成電子元件 (OBE) 中，主級控制閥芯的控制值將與位置理論值進行比較。在存在差值（控制偏差）的情況下，先導控制閥的一級將被控制（干力矩馬達和噴嘴擋板系統）。這樣，可以實現噴嘴擋板系統的擋板的偏斜。擋板距離先導油流經的兩個控制噴嘴其中一個的距離將減少，而距離另一個噴嘴的距離將增加。通過連接孔，與控制信號類似，產生的流量差導致控制閥芯在先導控制閥（第二級）中偏斜。先導控制閥釋放的流量使主級（第三級）控制閥芯偏斜，直至其實際位置值與控制值相符。控制閥芯的行程通過控制值的比例進行控制。
閥門特點
閥門的出廠設置為震蕩默認設置，恒定頻率為 400 Hz。
電源電壓故障
應用先導油壓后，主級控制閥芯將移動至未定義的終端位置。這一連接中產生的加速力可能導致機械損壞。
如果使用方向疊加閥（請參閱訂貨代碼），則在斷電情況下主級的兩個先導油腔將短路。
對于符號 E、E1-、W6 和 W8，主級閥芯將使用彈簧對中中心位置。
對于符號 V 和 V1，主級閥芯將使用彈簧操作的偏移位置（P-B 和 A-T）（公差范圍為控制閥芯行程的 1% ... 11%）
注意：
零電位更改和/或顫振電流振幅可能導致系統損壞，故只能由的人員執行。
先導控制閥只能由力士樂員工進行維護。有一種例外情況，即根據附件列表更換過濾器和密封件。在裝配過程中，必須確保密封件已正確固定且保護塞已擰緊。保護塞的緊固扭矩為 30 Nm。
型號“Y”
外部先導油供油，外部先導油回油
在本型號中，先導油由單獨的先導油路供給（外部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。
型號“PY”
內部先導油供油，外部先導油回油
使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。在底板中，必須關閉油口 X。
型號“PT”
內部先導油供油，內部先導油回油
使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油直接流回主閥的 T 通道（內部）。在底板中，必須關閉油口 X 和 Y。
型號“XT”
外部先導油供油，內部先導油回油
在本型號中，先導油由單獨的先導油路供給（外部）。先導油直接流回主閥的 T 通道（內部）。在進油聯中，必須關閉油口 Y。
德國力士樂REXROTH電液比例閥物料號和型號：
R900970576 4WRDE10V1-100L-5X/6L24K9/MR
R901469206 4WRDE10V1-100L-60/MXY/24A5
R900970066 4WRDE10V25L-5X/6L24K9/M
R901586722 4WRDE10V25L-6X/MXY/24A5
R900717903 4WRDE10V100P-5X/6L24K9/M
R901482415 4WRDE10V100P-6X/MXY/24A5
R900959726 4WRDE10V25L-5X/6L24K9/MR-202
R901515021 4WRDE10VN25L-6X/MXY/24A5
R901545433 4WRDE10V100L-6X/MPY/24A5
R900959509 4WRDE10V50P-5X/6L15K9/M-280
R901486260 4WRDE10V50L-6X/MXY/24A5-280
R900957525 4WRDE16V125L-5X/6L24K9/WG152MR
R901555688 4WRDE16V150L-6X/MXYWG/24A5
R900959564 4WRDE16V125L-5X/6L24K9/M-202
R900971284 4WRDE16V125L-5X/6L24TK9/M
R901454653 4WRDE16VN150L-6X/MXY/24A5
R900957581 4WRDE16V200L-5X/6L24K9/MR
R901435604 4WRDE16V-220L-6X/MXY/24A5
R901435604 4WRDE16V-220L-60/MXY/24A5
R900556016 4WRDE16V125-5X/6L24Z4/MR-202
R901478223 4WRDE16V150L-6X/MXY/24A5
R900906719 4WRDE16V200-5X/6L24Z4/MR-202
R901570485 4WRDE16VN220L-6X/MXY/24A5
R901437304 4WRDE16E200L-5X/6L24K9/WG152M-280
R901561651 4WRDE16E220L-6X/MXYWG/24A5-280
R901142198 4WRDE16E200L-5X/6L24K9/M-280
R901480450 4WRDE16E220L-6X/MXY/24A5-280
R901479865 4WRDE16V1-220L-6X/VXY/24F1
R900960138 4WRDE16V125L-5X/6L24TK9/WG152MR
R901535483 4WRDE16V150L-6X/MXTWG/24A5
R901454650 4WRDE16V1-220L-60/MXY/24A5
R900961105 4WRDE16E125L-52/6L24K9/MR
R900748327 4WRDE16V125L-5X/6L24K9/M-280
R901547078 4WRDE16V150L-6X/MXY/24A5-280
R901437336 4WRDE25E220L-5X/6L24K9/WG152MR-280
R901562032 4WRDE25E220L-6X/MXYWG/24A5-280
R901520296 4WRDE25V1-350L-6X/MXYWG/24A5
R901122640 4WRDE25E220L-5X/6L24K9/MR-280
R901524555 4WRDE25E220L-6X/MXY/24A5-280
R900978280 4WRDE25V350L-5X/6L24K9/MR
R901484472 4WRDE25V350L-6X/MXY/24A5
R900941436 4WRDE25V1-220L-5X/6L24K9/WG152MR
R900718325 4WRDE27V1-500L-5X/6L24K9/M-576
R901547592 4WRDE27V1N-500L-6X/MXY/24F1
R900944032 4WRDE27V1-500L-5X/6L24K9/WG152MR
R901484473 4WRDE27V1-500L-6X/MXYWG/24A5
R901144795 4WRDE27W500L-53/6L24K9/MR
R901538130 4WRDE27W6-500L-60/MXY/24A5

力士樂REXROTH隔膜式蓄能器
HAD 型
設備系列 1X 和 2X
額定容積 0.075 … 3.5 升
大工作壓力 350 bar
概述
液壓氣動蓄能器的主要任務之一是從液壓氣動系統中吸收一定體積的加壓流體，并在需要時將其返回到系統中。由于液體處于壓力之下，因此液壓氣動蓄能器被視為壓力容器，并且必須針對大工作壓力進行設計，同時考慮到安裝的驗收標準。
在大多數液壓氣動系統中，使用帶有分離元件的液壓氣動蓄能器。根據設計的不同，分離元件分為氣囊式、活塞式和隔膜式蓄能器。液壓氣動蓄能器主要由一個帶有氣密分離元件的液體和氣體零部件構成。流體零部分與液壓回路相連。壓力升高時，氣體壓縮，并吸取液壓氣動蓄能器中的液體。壓力下降時，壓縮氣體膨脹，并將儲存的液體置換到回路中。
隔膜式蓄能器
隔膜式蓄能器由耐壓鋼容器組成，通常為球形到圓柱形。在蓄能器內部，由彈性可加工材料（彈性塑料）制成的膜片與關閉按鈕及保護塞共同作為分離元件。它們符合壓力設備指令 2014/68/EU。
概述
結構型式 隔膜式蓄能器，焊接
安裝位置 任意位置，好為下方液體管接頭
固定方式 利用緊定卡環或者通過螺紋套節
管路接口 旋入式螺紋
表面 噴漆，亮黑色
填充氣體 氮?dú)猓图兌鹊燃?jí) 4.0，N2 = 99.99 Vol.-%
溫度范圍
NBR：–15 … 80?C 丙烯腈丁二烯橡膠
ECO：–35 … 80?C 環氧氯丙烷橡膠
FKM：–10 … 80?C 氟橡膠
應用，工作原理
應用
液壓氣動蓄能器可用于多種用途：
能量存儲可在間歇運行的系統中節省泵驅動功率。
緊急情況的能源儲備，例如液壓泵出現故障時。
補償泄漏損失。
周期性振動情況下的緩沖和減振。
壓力和溫度變化時進行容積平衡。
車輛的彈性元件。
機械沖擊時的減震。
工作原理
液體幾乎不可壓縮，因此不能儲存壓力能。在液壓氣動蓄能器中，利用氣體的可壓縮性儲存流體。使用的氮?dú)獗仨氈辽俜?4.0 級純度：N2 99.99 Vol.-%
注意事項
按規定使用
HAD..-1X/2X 型 Rexroth 隔膜式蓄能器用于構建固定機器和系統構造中的液壓驅動系統。
隔膜式蓄能器必須通過緊固元件牢固地連接到機器或系統。緊固件應確保油接口不受張力。尤其不應該通過油接口傳遞張力或者靜態或動態慣性力。
在選擇合適的固時，必須考慮支撐結構的熱膨脹和環境振動。
德國力士樂REXROTH隔膜式蓄能器訂貨號和型號：
0531601551 HAD0,35-160-1X/75Z06A-1N111-BA
0531602501 HAD0,7-180-1X/35Z06A-1N111-BA
0531602568 HAD0,7-180-1X/20G04A-1N111-BA
0531602572 HAD0,7-180-1X/40G04A-1N111-BA
0531602573 HAD0,7-180-1X/50G04A-1N111-BA
0531602611 HAD0,7-250-1X/80G04A-1N111-BA
0531603400 HAD1,4-140-1X/20Z06C-1N111-CE
0531613300 HAD2,8-70-1X/20Z08C-1N111-CE
R901164366 HAD0,7-350-2X/2G04E-1N111-BA
R901106022 HAD0,7-210-1X/10G04C-1N111-BA
0531603400 HAD1,4-140-1X/20Z06C-1N111-CE
0531601551 HAD0,35-160-1X/75Z06A-1N111-BA
R901121882 HAD0,16-250-1X/5Z06F-1N111-BA

力士樂REXROTH電子壓力開關
型號 HEDE10
組件系列 3X
工作壓力 600 bar
EDE10-31/400/1/-GI-K35-0
HEDE10=液壓-電氣壓力開關
3X=組件系列 30 … 39（30 … 39：安裝和連接尺寸不變）
400=壓力等級400bar
1=1 個轉換輸出和 1 個模擬量輸出
GI=內螺紋 G1/4
K35=不帶連接插頭；連接頭 M12 符合 DIN EN 61076-2-101，不帶電纜，帶 M12 接頭，編碼 A
0=不帶密封件（帶內螺紋）
一般信息
重量 kg 0.26
安裝位置 任意
環境溫度范圍 ?C -25 ... 80
存儲溫度范圍 ?C -40 ... 100
按照 DIN EN 60068-2-6:1996-05 進行正弦試驗 10...2000 Hz，大 20 g，10 個雙周期
按照 DIN EN 60068-2-27:1995-03 進行運輸沖擊試驗 半正弦 50 g/11 ms，正方向 3 次， 負方向 3 次（總計 18 次單個沖擊）
按照 DIN EN 60068-2-64 進行噪音測試：1995-08 20...2000 Hz，10 gRMS，24 h
符合性
CE
DIN EN 60947-1:2007/A1:2011 / A2:2014
DIN EN 60947-5-1：2004/A1:2009
DIN EN 61058-1：2002/A2:2008
DIN EN 60529:1991/A2:2013
UL
UL 508 第 17 版，文件編號：E223220（ 350 bar）
符合 DIN EN 60529 的防護等級 IP65/IP67，已安裝并裝配了連接插頭
符合 EN 50178 的防護等級 III
液壓油溫度范圍 （在壓力開關的工作口處）-25 … 80?C
粘度范圍 10 … 800mm2/s
液壓油的大允許污染度；清潔度等級符合 ISO 4406 (c) 等級 20/18/15
電氣
電氣連接 M12 連接插頭，鍍金觸點
輸入變量
電源電壓 UB 18 至 30 VDC
電流消耗 I < 50 mA
絕緣電阻 mΩ >100 (500 VDC)
輸出參數
模擬量輸出
電流承載能力 U 0 ...10 VDC（小負載 2000 Ω）
電壓 I 4 ...20 mA（大負載 (UB – 10) x 50 Ω）
上升時間（10 至 90 %） t 3 ms
轉換輸出
輸出功能 常開觸點/常閉觸點可編程
電流承載能力 I 150；200 (...60 ?C)；250 (...40 ?C) mA
電壓降 U < 2.5 V 短路保護定時
抗過載 是
切換頻率 f ≤ 170 Hz
準確度/型號
特性曲線誤差 （符合端點設置 DIN16086）< ?0.5%
公稱溫度范圍中的溫度系數
零電位的大 TK 0.2 %/10 k
范圍內的大 TK 0.2 %/10 k
滯環 < ? 0.25%
轉換點準確度 < ? 0.5%
重復精度 0.1%
編程選項 滯環/窗口；常開觸點/常閉觸點；激活，停用延遲；衰減；指示裝置/診斷輸出
在參考條件下長期漂移（6 個月） 0.05 %
EMC
EN 61000-4-2 ESD kV 4/8
EN 61000-4-3 射頻電磁波抗干擾檢測 V/m 10
EN 61000-4-4 電性快速脈沖群抗干擾檢測 kV 2
EN 61000-4-5 浪涌雷擊測試 kV 1
EN 61000-4-6 傳導抗干擾檢測 V 10
反應時間
準備延時 s 0.3
短反應時間轉換輸出 ms < 3
可調節延時 dS、dr s 0...50
衰減轉換輸出 (dAP) s 0...4
衰減模擬輸出 (dAA) s 0...4
上升時間模擬輸出 ms < 3
小轉換周期 1 億/5 千萬（壓力等級 600 bar 時）
IO-Link 設備
傳輸類型 COM2 (38.4 kBaud)
IO-Link 修訂版本 1.1
SDCI 標準 IEC 61131-9
簡介 智能傳感器：過程數據變量； 設備標識，設備診斷
SIO 模式 是
所需的主接口等級 A
過程數據（模擬） 1
過程數據（二進制） 2
短過程周期時間 t ms 2.3
顯示
指示裝置 3 x 綠色 LED（bar、psi、MPa）
切換狀態 2 x 黃色 LED
測量值 4 位字母數字顯示/交替顯示 （紅色和綠色）
力士樂REXROTH電子壓力開關訂貨號和型號：
R901425475 HEDE10-31/400/1/-GI-K35-0
R901425476 HEDE10-31/600/1/-GI-K35-0

力士樂REXROTH插入式接頭 3P Z4L-SW 5M SPEZ
R900032018
電纜套件，3 針插頭 (2 PE) EN 175301-803，5 m
用于帶插頭 K4 的閥門。OEM 附件。工業用途。
電源電壓 24 VDC
電插頭 3 針設備插頭 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
符合性說明 RoHS 指令 2011/65/EU
重量 [kg] 0.438


力士樂徑向柱塞泵PR4-1X/1,60-250WG01M01
R900375664 PR4-1A/1,60-250WG01M01
徑向活塞泵，標稱尺寸1.6 ccm，壓力250 bar，用于工業應用，開路
小型三活塞泵，自吸，帶閥門控制。流體動力滑動軸承使用壽命長
NBR密封
定排量徑向柱塞泵
用于開路的工業應用產品特性
連接 1
標稱尺寸[cm?] 1.6
壓力[bar] 250
體積流量[l/min] 3.2
旋轉方向 左轉彎和右轉彎
軸端 槽齒10 x 12，DIN 5481
安裝法蘭 4孔安裝中心50 mm
壓力流體 HLP
密封件 NBR
重量[kg] 1.96

力士樂REXROTH徑向柱塞泵PR4-3X/6,30-700RA01M02
R901088888 PR4-30/6,30-700RA01M02
徑向活塞泵，標稱尺寸6.3 cm3，工業應用壓力700 bar，開路
10-活塞泵
鑄鐵外殼
定排量徑向柱塞泵
用于開路的工業應用
NBR密封
產品特性
連接 2
標稱尺寸[cm?] 6.3
壓力[bar] 700
體積流量[l/min] 9.5
旋轉方向 順時針方向的
軸端 帶鍵控彈簧的圓柱形直徑為B.25 mm，ISO 3019-2
安裝法蘭 4孔安裝中心63 mm
壓力流體 HLP
密封件 NBR
重量[kg] 16.28

力士樂REXROTH壓力表ABZMM 63-100BAR/MPA-R/B-G
R900022458 ABZMM63-100BAR/MPA-R/B-G
用于測量和顯示液壓系統中的壓力
充液阻尼壓力表
壓力指示器，單位為bar/MPa
壓力表是用于測量和顯示液壓系統中壓力的壓力表
根據EN 837-2標準進行設計
不銹鋼外殼
產品特性
連接類型 外螺紋G1/4 B
壓力[bar] 100
連接類型 帶支架附件
壓力流體 HLP、HFC、HFDR、HFDU、HETG、HEES、HEPG
重量[kg] 0.2

力士樂REXROTH壓力表ABZMM 63-400BAR/MPA-R/B-G
R900022459 ABZMM63-400BAR/MPA-R/B-G
用于測量和顯示液壓系統中的壓力
充液阻尼壓力表
壓力指示器，單位為bar/MPa
壓力表是用于測量和顯示液壓系統中壓力的壓力表
根據EN 837-2標準進行設計
不銹鋼外殼
產品特性
連接類型 外螺紋G1/4 B
壓力[bar] 400
連接類型 帶支架附件
壓力流體 HLP、HFC、HFDR、HFDU、HETG、HEES、HEPG
重量[kg] 0.2936

力士樂REXROTH
博世力士樂（BOSCH-REXROTH）葉片泵
VPV葉片泵
介紹
力士樂VPV系列可變?nèi)~片泵的詳細信息，包括性能、尺寸和技術規格。
泵的設計滿足機床、通用機械和其他市場的要求，這些市場需要低噪音、高性能和有競爭力的價格。
VPV系列葉片泵的設計利用了目前力士樂葉片泵生產線30年的現場和制造經驗。利用了先進的技術和材料，同時保留了現有設計的優勢。其他目標是創造一款考慮到國際市場的泵，并重新利用力士樂品牌所體現的高質量標準。
考慮到市場的期望，博世力士樂公司開發了一款具有以下改進和功能的泵：
零件較少，可靠性高。
降噪方面的重大進展。
體積大，整體效率高。
卓越的耐用性。
現代外觀。
改進的環和葉片磨損技術。
非常好的響應和恢復時間。
通常減小信封尺寸。
重新設計了帶有減震器的控制裝置。
符合新的SAE、ISO、NFPA和ANSI標準。
組合能力-全馬力可輸送至泵2。可能需要降低多個泵的結構組合的額定值。
特點
低成本-與葉片泵和經濟型軸向柱塞泵的其他制造商競爭價格。
卓越靜音-幫助機械制造商滿足聲音水平要求。
連續負載額定值-@3000 PSI-高性能和10000多小時的長壽命設計。
高效的快速響應和恢復-關鍵系統需求的額外反應時間。
壓力補償-控制泵輸送至回路需求，從而節約能源。
高強度-計算機優化鑄件設計。
液壓徑向軸承-使用壽命長，運行安靜。
無預充要求-初次啟動時不需要泵殼預充。
可維修-可從當?shù)嘏渌椭行幕蚬S獲得維修套件和零件。
控制選項-單級；兩階段遠程控制；電磁閥多壓力和負載感應。
減震器-將減震壓力降低50%，提高系統部件壽命和系統穩定性。
必須連接VPV 16、25和32。沖擊削波器集成到VPV 45、63、80、100、130和164中，并排放到殼體排放口。
連續壓力2 3000 psi（210 bar）
壓力補償范圍
單級200-3000 psi（14-210 bar）壓力190 psi
兩級300-3000 psi（20-210 bar）壓力為290 psi
殼體壓力10 psi（0.7 bar）
轉速范圍900-1800轉/分
旋轉方向（從軸端看）右側（順時針）
海平面下的入口真空6英寸汞柱（152毫米汞柱）
安裝位置無限制
驅動  泵通過柔性聯軸器連接到原動機，該聯軸器與0.006”（.152mm）的總指示器讀數對齊。不允許懸挑或側面荷載。對準度大于0.006”的指示器讀數可能會導致噪音和振動增加，以及軸封過早磨損，從而導致泄漏。
介質建議  建議使用含有抗磨添加劑的優質液壓油。
工作溫度下的流體粘度
低100 SUS（21 cSt）
大1000 SUS（216 cSt）
佳150-250 SUS（32-54 cSt）
大啟動4000 SUS（864 cSt）
介質溫度
正常入口流體溫度不應超過140?F（60?C）。務必選擇在工作溫度下具有粘度的油液。
密封件氟碳標準
過濾液清潔度符合ISO 4406標準。對于壓力高達2000 psi的情況，需要18/16/13 ISO代碼。對于2000至3000 psi的操作，需要17/15/12 ISO。
連續壓力2 3000 psi（210 bar）
壓力補償范圍兩級350-3000 psi（24-210 bar）壓力300 psi
瞬態峰值壓力4000 psi（280 bar）
殼體壓力10 psi（0.7 bar）
轉速范圍900-1800轉/分
旋轉方向（從軸端看）右側（順時針）
德國博世力士樂（BOSCH-REXROTH）葉片泵訂貨號和型號：
0513300225 0513R15A7VPV16SM14FY
0513700242 0513R18C3VPV63SM21HYB05P1
0513300405 0513R15A7VPV16SM21HZ

力士樂伺服控制比例閥4WRDE10V1-100L-60/MXY/24A5
