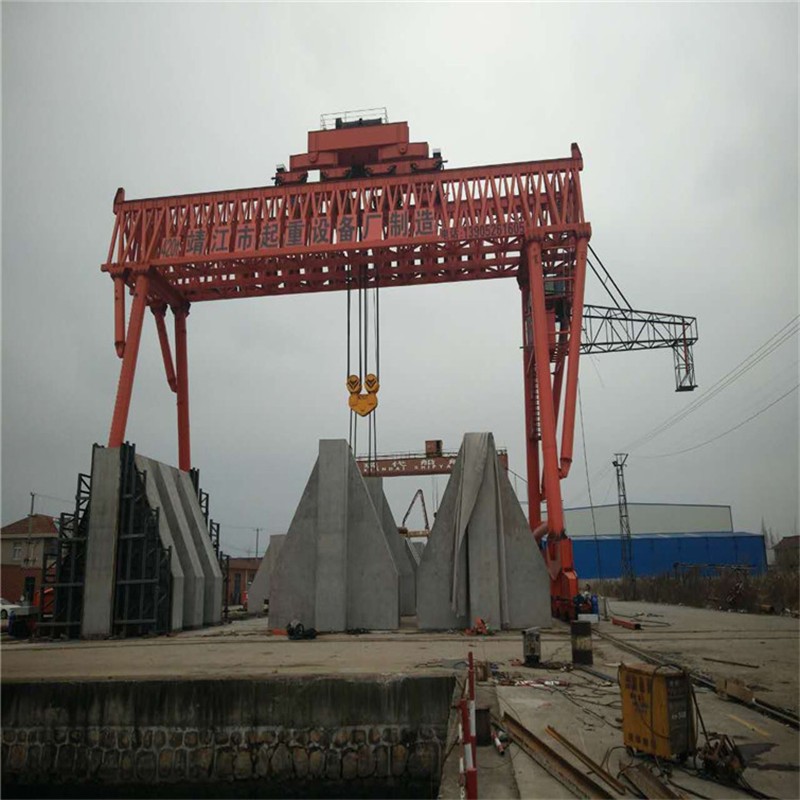

花架式門式起重機也是門式起重機的一種，但它在結構上具有很大的防御能力，這也使得花架式門式起重機的承載能力更強，在使用中具有較高的工作效率,重點了解花架門式起重機的起升機構。

提升機構是花架門架的重要組成部分，主要由大扭矩雙向液壓馬達和纏繞機構組成，馬達驅動提升機的提升重量，由于液壓馬達的轉速可以通過改變發動機轉速來調節，因此門式起重機的提升液壓回路是一個平衡回路，平衡閥由改進的外控順序閥和單向閥組成。

正是因?yàn)樵诨荛T式起重機上使用了平衡閥，所以當重量下降時，它不會很快停止。當換向閥的滑閥換到右側位置時，壓力油通過平衡閥的單向閥進入液壓馬達，并提升重量;當換向閥的滑閥換到左側位置時，壓力油直接進入液壓馬達;當平衡閥打開時，回油液壓馬達的油室通過平衡閥返回液壓馬達。

當花架門式起重機上的換向閥回中間位置時，平衡閥關閉，液壓馬達停止運行，重量停止在空氣中，但由于液壓馬達的泄漏量遠遠大于液壓缸的泄漏量，即使平衡閥密封良好，重量仍會在空氣中滑動。

為避免類似現象的發生，在花架門式起重機的液壓馬達上安裝了制動缸。當液壓馬達在換向閥芯中間停止轉動時，制動缸桿腔中的油通過節流閥單向閥返回油中，使液壓馬達快速制動，重量迅速下降。

當換向閥的閥芯向右移動，重量再次上升時，壓力油通過節流閥緩慢流入制動缸的桿腔，使制動缸緩慢松開，避免了花架門式起重機重物的重量滑動。
