一個PXIe機箱由幾項組件所組成，包含了一個機箱(含背板 電源)、系統控制器以及數個外設模塊，當然務必有鼠標鍵盤顯示器。
在此以一個高度為3U的9槽PXIe系統為例。系統控制器，也就是CPU模塊，位于機箱的左邊第.一.槽，其左方預留了三個擴充槽位給系統控制器使用，以便插入因功能復雜而體積較大的系統卡。由第.二.槽開始至第八槽稱為外設槽，可以讓用戶依照本身的需求而插上不同的儀器模塊。其中第.二.槽又可稱為星形觸發控制器槽。
工具/原料
1、PXIEC7309機箱一臺
2、阿爾泰PXIE7682控制器一臺
3、帶DP的顯示器一臺
安裝方法

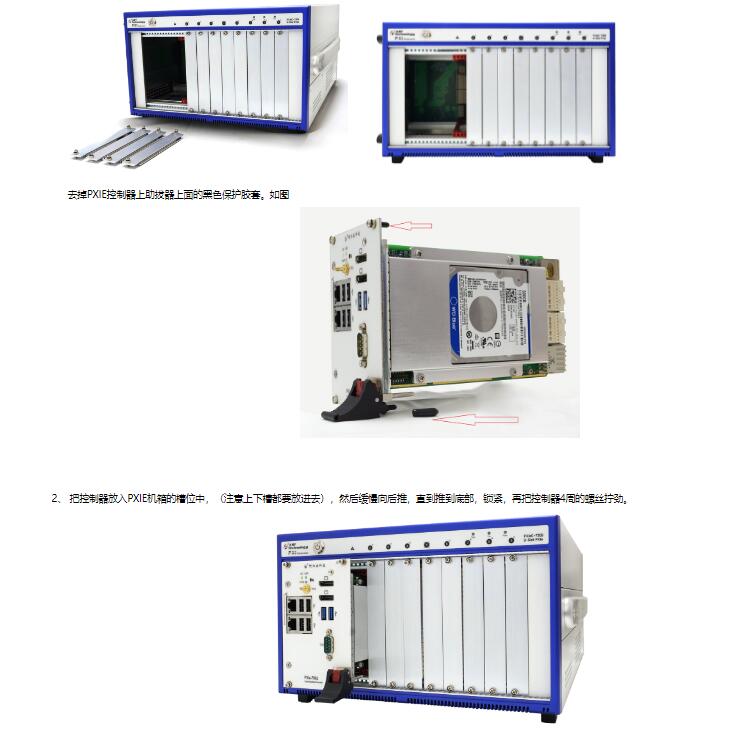

1、 收到產品包裝后，PXIE機箱是一個包裝，PXIE控制器是一個包裝。分別打開包裝放置在桌面上，去掉PXIE機箱上，正面左測的4個擋片，露出紅色槽位。如圖：
3、 其他準備工作：把PXIE機箱電源線接上，USB鼠標鍵盤接控制器USB口，DP顯示器接上。到此為至，硬件已連接完畢。
4、 上電測試：直接按PXIE機箱上的開關按鈕即可。
5、 控制器的拆除方法。把控制器4周螺絲送掉，然后按下助拔器的紅色卡扣，能聽到響聲即可，然后緩慢拔出。
