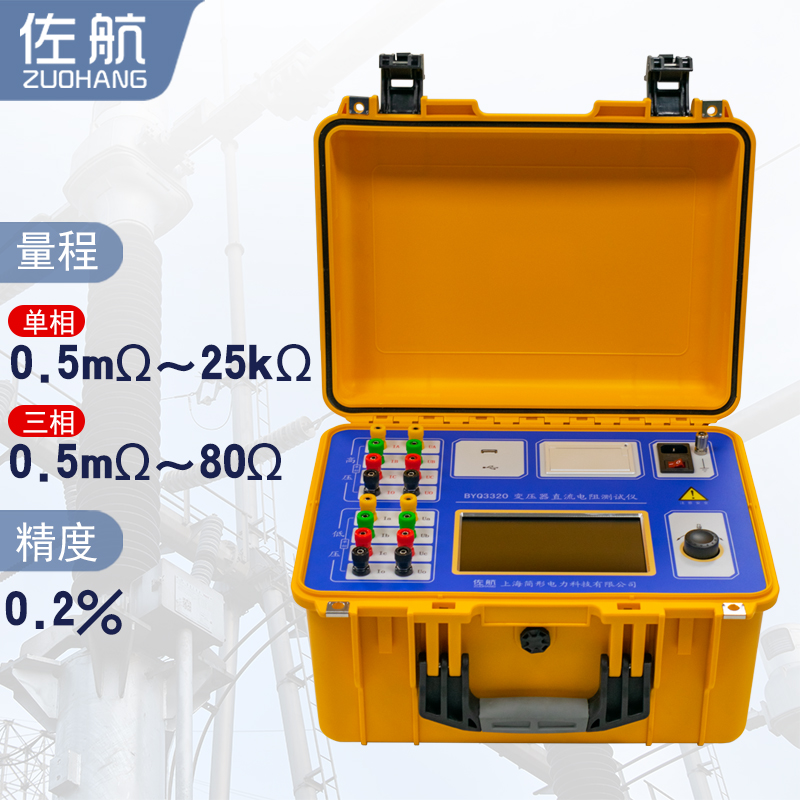

變壓器直阻測試儀是一種用于測量變壓器繞組直流電阻的專用儀器，是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。
其工作原理通常是通過向繞組施加直流電流，然后測量所產生的電壓降，根據歐姆定律計算出繞組的直流電阻。
判斷變壓器直阻測試儀的測試結果，主要考慮以下幾個方面：

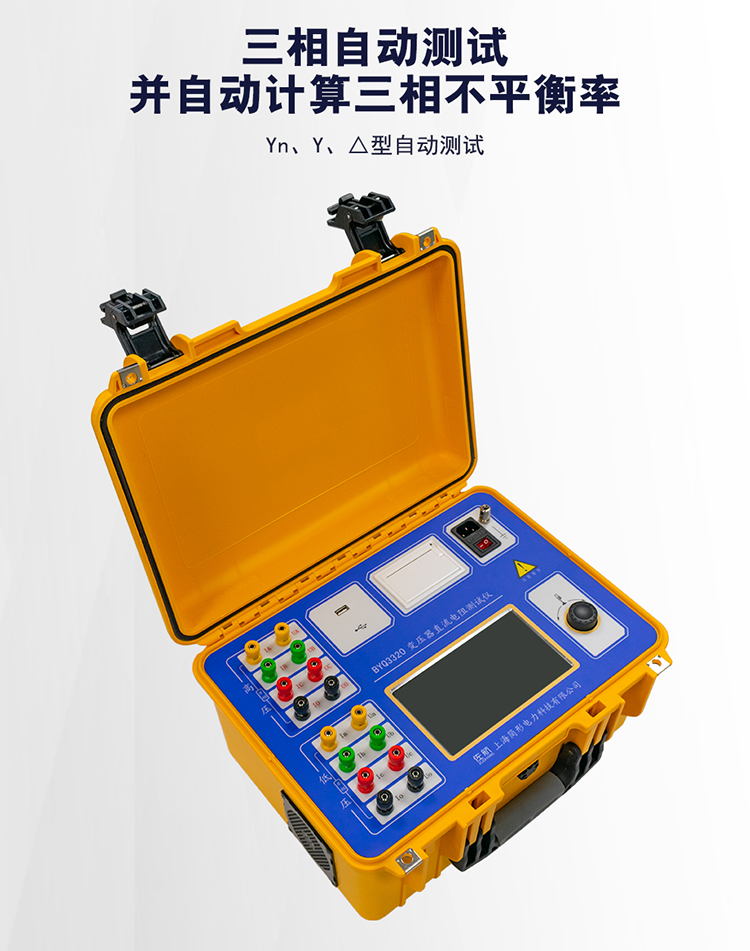

三相電阻平衡度：對于三相變壓器，三相繞組的直流電阻應相對平衡。一般來說，三相電阻的不平衡率應在規定的范圍內。不同類型和容量的變壓器，其允許的不平衡率標準有所不同。通常，容量在 1.6MVA 及以下的變壓器，相間差別一般不大于三相平均值的 4%；線間差別一般不大于三相平均值的 2%。容量在 1.6MVA 以上的變壓器，相間差別一般不大于三相平均值的 2%；線間差別一般不大于三相平均值的 1%。
與歷史數據比較：將本次測試結果與該變壓器以往的直阻測試數據進行對比，如果電阻值發生明顯變化，可能提示存在問題。
與同類型變壓器比較：與相同規格、型號和運行條件的其他變壓器的直阻數據進行比較，若差異較大，也需要進一步分析。
電阻值是否符合標準：參考相關的國家標準、行業標準或變壓器的技術規范，判斷測試得到的電阻值是否在正常范圍內。
溫度換算：如果測試時的溫度與變壓器的額定運行溫度不同，需要將電阻值換算到規定溫度下進行比較。
如果測試結果超出上述正常范圍，可能意味著變壓器存在繞組短路、斷路、接觸不良、分接開關故障等問題，需要進一步檢查和分析。
