一、設備概述135*0538*5101

托盤式巷道頂板離層指示儀 ；；是一種用于實時監測煤礦巷道頂板巖層分離（離層）的專用安全裝置。其通過機械或電子傳感器測量頂板不同巖層間的位移變化，幫助預測頂板失穩風險，是煤礦頂板安全管理的重要工具。

二、核心工作原理

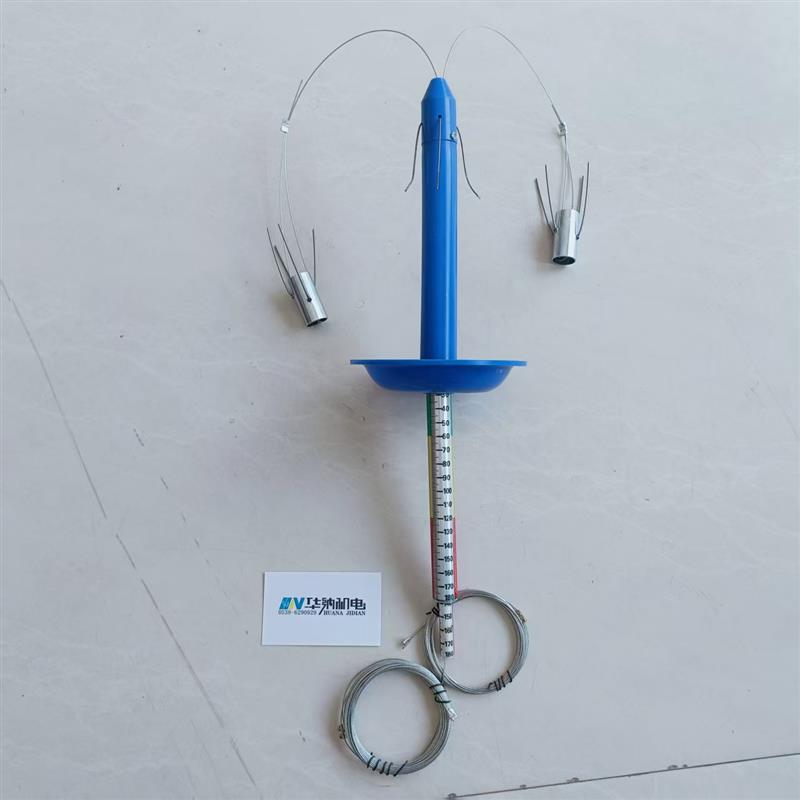

結構組成

錨固托盤：固定于頂板鉆孔內，連接不同巖層。

位移傳感器：測量巖層間相對位移（通常精度達0.1mm）。

數據采集模塊：有線或無線傳輸實時數據至監控系統。

工作流程

鉆孔安裝 → 錨固托盤分層固定 → 監測離層位移 → 數據反饋預警。

三、煤礦井下的廣泛應用

1. 應用領域

場景	功能價值
掘進工作面	監測新掘巷道頂板初期離層，指導支護參數調整（如錨桿密度/預緊力）。
采動影響區	預警采煤工作面推進導致的頂板應力重新分布，預防周期來壓事故。
巷道修復段	評估注漿加固或補強支護效果，確保修復后頂板穩定性。
深部開采區域	針對高地應力、軟弱頂板條件，實時監控離層擴展趨勢。

2. 技術優勢

高適應性：可在潮濕、粉塵、震動等復雜井下環境中穩定工作（防護等級IP67）。

雙模監測：部分型號支持機械刻度指示（人工巡檢）與電子數據同步傳輸。

預警聯動：集成至煤礦安全監控系統，觸發聲光報警或自動停采指令。

成本效益：單臺設備覆蓋10-20m巷道，顯著降低人工監測頻率。

3. 典型應用案例

案例1：山西某煤礦在掘進巷道安裝托盤式指示儀，成功預警頂板離層量超限（達32mm），避免冒頂事故。

案例2：陜西某礦通過長期數據積累，優化錨桿支護方案，頂板離層發生率降低47%。

四、行業標準與技術要求

執行標準

《MT/T 878-2000 煤礦用頂板離層指示儀》

《AQ 6201-2019 煤礦安全監控系統通用技術要求》

關鍵參數

量程：0-300mm（可定制）

精度： . 0.5% FS

通訊方式：RS485/LoRa/NB-IoT

供電：鋰電池（續航≥1年）或礦用本安電源

五、操作與維護

安裝規范

鉆孔直徑42-45mm，深度穿透直接頂至穩定巖層。

托盤間距根據巖性分層設置（通常2-3層）。

數據應用

離層速率＞5mm/天需啟動應急預案。

歷史數據用于頂板分類管理及支護設計優化。

維護管理

每月校準傳感器零點漂移。

定期清理鉆孔口積塵，防止機械卡滯。

六、與其他監測技術的對比

監測方式	優勢	局限性
托盤式離層儀	直接測量巖層分離，精度高	需鉆孔安裝，初期投入較高
光纖傳感監測	分布式測量，抗干擾強	成本極高，數據分析復雜
人工收斂計	操作簡單，成本低	無法實時監測，依賴人工讀數

七、未來發展趨勢

智能化升級：AI算法預測離層臨界點，減少誤報率。

多參數融合：集成應力、傾角傳感器，構建頂板全息監測網絡。

5G 云平臺：實現礦井群數據共享與遠程專家診斷。

總結

托盤式巷道頂板離層指示儀憑借其 ；；可靠性高、數據直觀、維護簡便 ；；的特點，已成為我國煤礦頂板災害防治的核心裝備之一。通過規?；瘧茫娠@著提升井下作業安全水平，降低頂板事故率，為煤礦智能化建設提供基礎數據支撐
