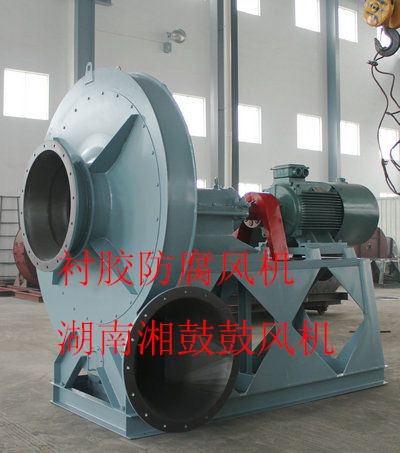

4-72防腐襯膠風機適用于烘干塔配套通、引風配套。在無其它特殊要求時，G4-68型亦可用于礦井通風及一般通風。
通風機輸送的介質為空氣，最高溫度不得超過80℃，引風機輸送的介質為煙氣，最高溫度不得超過250℃。在引風機前，必須加裝除塵效率不低于85％的除塵裝置，降低進入風機的煙氣含塵量，以提高風機的使用壽命。
2．形式
(1)通風機與引風機均制成單吸入，各有No.8~16共7個機號。
(2)每種風機可制成右旋轉或左旋轉兩種型式，從電動機一端正視風機，葉輪按順時針?lè)较蛐D(zhuǎn)稱為右旋風機，以“右”表示，葉輪按逆時針旋轉稱為左旋風機，以“左”表示。
(3)風機的出口位置以機殼的出風口角度來表示，“右” “左”風機均可制咸0?、45?、90?、135?、180?、225?共6種角度。
(4)風機的傳動方式為D式，電動機與風機聯接采用彈性聯軸器直聯傳動。
(5)產品全稱舉例如下：GY4-68No.8D右90?，其中G、Y分別表示鍋爐通風機與鍋爐引風機。
3．結構特點
風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。
(1)葉輪 由12個后傾翼形葉片焊接于弧形的輪蓋與平板形的輪盤中間，由于采用了機翼形葉片，保證了風機的高效率、低噪聲、高強度。葉輪經靜、動平衡校正運轉平穩。同一機號的通、引風機葉輪結構相同。
(2)機殼 機殼是用普通鋼板焊接而成的蝸形體。風機的機殼制成整體結構。對于引風機，在蝸形板上開有清灰門，同時適當加厚，以防煙灰磨損，延長其使用壽命。
(3)進風口 為收斂流線形的整體結構，用螺栓固定在機殼入口側。
(4)調節門 用來調節風機流量大小的裝置，No.8-12.5由11片花瓣式葉片組成，No.l4-16
由13片花辮式葉片組成，均軸向安裝在進風口前面。由于采用了外部傳動的結構，轉動靈活方便。調節范圍由90?(全閉)到0?(全開)。調節門的扳把位置，從進風口方向看，在右側。對于右旋風機，扳把由下往上推是由全閉到全開方向；對于左旋風機，扳把由上往下拉是由全閉到全開方向。
為了使調節門各部位正常工作，必須很好地潤滑。對通風機的調節門，采用鈣鈉基潤滑脂潤滑。對引風機，因氣體溫度較高．潤滑脂采用二硫化鉬高溫(260℃)潤滑脂，高溫運轉時能保證潤滑作用。
(5)傳動組 傳動方式均為D式。由主軸、軸承箱，聯軸器等組成。主軸由優質鋼制成。采用滾動軸承水冷整體軸承箱。因此，需加裝輸水管，耗水量因環境溫度的不同而異，一般按0.5~1m3／h考慮。軸承箱上裝有溫度計和油位指示器。潤滑油采用全損耗系統用油L-AN46，加人油量拄油位標志的要求。
