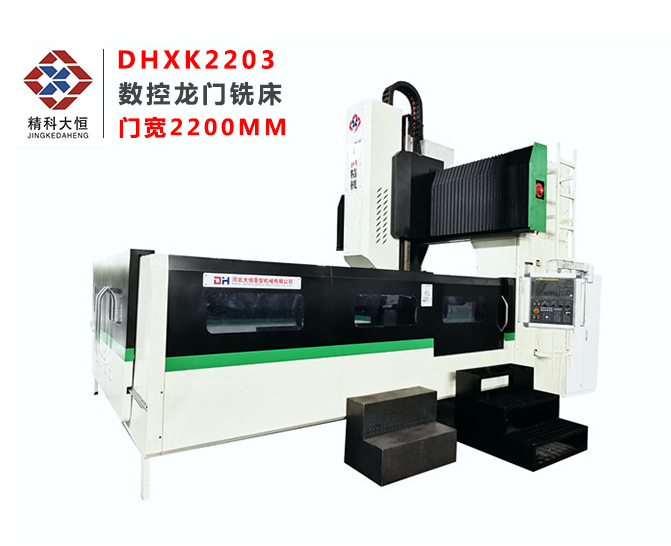

22系列DHXK2203數控龍門銑床
| 數控龍門銑床DHXK2203型技術參數 | |
| 項目名稱 | |
| DHXK2203型號定義 | 大恒數控龍門銑床2203-龍門寬度為2200mm |
| 工作臺面尺寸（寬?長）（mm） | 1800*3000 |
| 工作臺移動方向行程（X軸mm） | 3200 |
| 主軸滑座移動方向行程（Y軸mm） | 2200 |
| 主軸上下移動方向行程（Z軸mm） | 1000 |
| 龍門寬度（mm） | 2200 |
| 主軸斷面至工作臺面距離（mm） | 200-1200 |
| 工作臺T型槽（數目-尺寸?間距） | 9-22?200 |
| 主軸規格（型號/安裝直徑）標準皮帶式，選配 直連式 | BT50/φ190 選配BT40/φ150 |
| 主軸轉速 | 6000rpm/8000rpm |
| 滾柱絲桿規格（日本THK） | R63-10 YZ:R50-10 |
| XYZ軸導軌規格(上銀/THK) | X/Y軸55重載滾柱線軌，Z軸：T型滑軌（選配方滑枕、線軌） |
| X軸伺服電機傳動方式及傳動比 | 直連 |
| YZ軸伺服電機傳動方式及傳動比 | 直連 |
| 主軸電機 | 主軸電機：18.5（選配22KW）,額定扭矩143/140NM |
| XYZ向伺服電機 | 37.2Nm：Z軸抱閘 |
| 工作臺承重（噸） | 6 |
| 光機重量約（噸） | 31 |
| XYZ軸定位精度（mm） | 0.025 |
| XYZ軸重復定位精度（mm） | 0.015 |
| 整機數控系統（標配三菱） | 選配日本發那科OIMF、德國西門子828D、臺灣新代21MA |
培訓和售后技術服務：
1．我公司具備可靠的供貨實力，有技術實力及技術服務能力，能在24小時內響應買方的技術支持要求，及時為用戶解決使用中出現的工藝技術及機床維修問題。
2．供方免費對需方設備機械、電氣及機械技術人員、操作人員進行技術培訓（可與設備預驗收同時進行）。
3．供方負責設備的安裝、調試，并在需方現場對操作、維修人員進行培訓直至設備進行正常工作狀態。
4．機床保修期為一年，保修期從驗收簽字起計算。在質保期內因產品質量問題而造成設備或部件損壞供方無償檢修或更換；質保期后，供方承擔終身服務并提供有償備件及技術服務。
