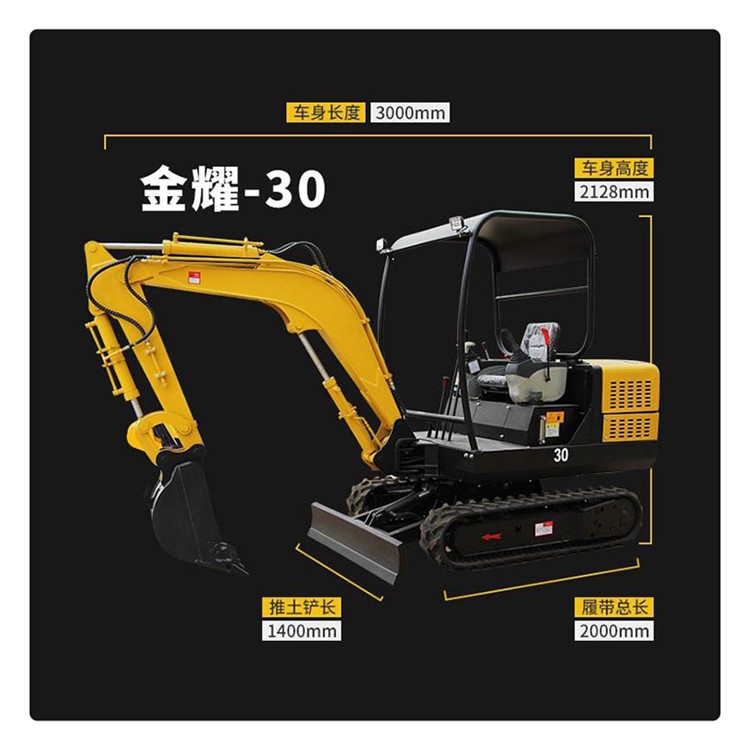

挖掘機 [1]  ，又稱挖掘機械（excavating machinery)，又稱挖土機，是用鏟斗挖掘高于或低于承機面的物料，并裝入運輸車輛或卸至堆料場的土方機械。

挖掘機挖掘的物料主要是土壤、煤、泥沙以及經過預松后的土壤和巖石。從近幾年工程機械的發展來看，挖掘機的發展相對較快，挖掘機已經成為工程建設中最主要的工程機械之一。挖掘機最重要的三個參數：操作重量（質量），發動機功率和鏟斗斗容。結構構成

常見的挖掘機結構包括，動力裝置，工作裝置，回轉機構，操縱機構，傳動機構，行走機構和輔助設施等。

傳動機構通過液壓泵將發動機的動力傳遞給液壓馬達、液壓缸等執行元件，推動工作裝置動作，從而完成各種作業。

行走裝置

行走裝置即底盤,包括履帶架和行走系統,主要由履帶架、行走馬達 減速機及其管路、驅動輪、導向輪、托鏈輪、支重輪、履帶、張緊緩沖裝置組成，其功能為支承挖掘機的重量，并把驅動輪傳遞的動力轉變?yōu)闋恳Γ瑢崿F(xiàn)整機的行走。

車架總成（即履帶行走架總成）為整體焊接件,采用X形結構，其主要優點是具有高的承載能力.車架總成由左縱梁（即左履帶架）、主車架（即中間架）、右縱梁（即右履帶架）三部分焊接而成.車架總成的重量為2噸.

中央回轉接頭是聯接回轉平臺與底盤油路的液壓元件，它保證回轉平臺旋轉任意角度后，行走馬達還能正常配油，現用回轉接頭是5通 [4]  。

工作裝置

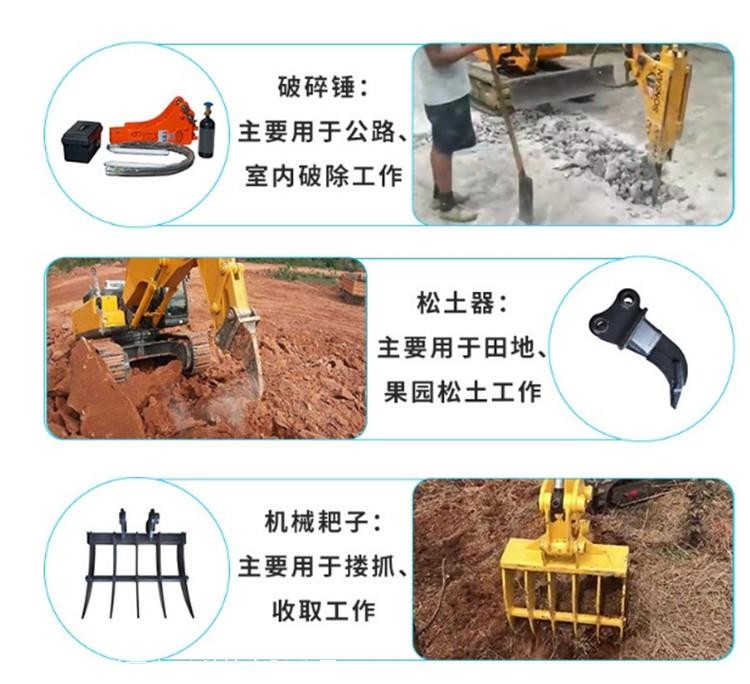

工作裝置是液壓挖掘機的主要組成部分，目前SY系列挖掘機配置的是反鏟工作裝置，它主要用于挖掘停機面以下的土壤，但也可以挖掘切削高度以下的土壤，除了可以挖坑、開溝、裝載外還可以進行簡單平整場地工作。挖掘作業適應于開挖Ⅰ~Ⅳ級土，Ⅴ級以上用液壓錘或需爆破手段。

反鏟工作裝置由動臂、斗桿、鏟斗、搖桿、連桿及包含動臂油缸、斗桿油缸、鏟斗油缸在內的工作裝置液壓管路等主要部分組成。

動力傳輸路線表

1.行走動力傳輸路線：柴油機——聯軸節——液壓泵（機械能轉化為液壓能）——分配閥——中央回轉接頭——行走馬達（液壓能轉化為機械能）——減速箱——驅動輪——軌鏈履帶——實現行走

2回轉運動傳輸路線：柴油機——聯軸節——液壓泵（機械能轉化為液壓能）——分配閥——回轉馬達（液壓能轉化為機械能）——減速箱——回轉支承——實現回轉

3動臂運動傳輸路線：柴油機——聯軸節——液壓泵（機械能轉化為液壓能）——分配閥——動臂油缸（液壓能轉化為機械能）——實現動臂運動

4斗桿運動傳輸路線：柴油機——聯軸節——液壓泵（機械能轉化為液壓能）——分配閥——斗桿油缸（液壓能轉化為機械能）——實現斗桿運動

5鏟斗運動傳輸路線：柴油機——聯軸節——液壓泵（機械能轉化為液壓能）——分配閥——鏟斗油缸（液壓能轉化為機械能）——實現鏟斗運動

動力系統的構成及功能

?進氣系統——網罩→膠管→空濾→膠管→增壓器→膠管→中冷器→膠管→發動機?排氣系統——增壓器→膨脹節→消聲器→排氣管?冷卻系統——水箱→膠管→節溫器→水泵→柴油機→膠管→水箱?油門控制系統——步進電機→減速機→蝸輪蝸桿傳動→油門拉線→柴油機油門—高怠速、低怠速限位開關?燃油系統

進油系：燃油箱→膠管→手油泵→粗濾器→精濾器→柴油機

回油系：柴油機→膠管→燃油箱 （回油量比較大，用它來進行部份冷卻）
