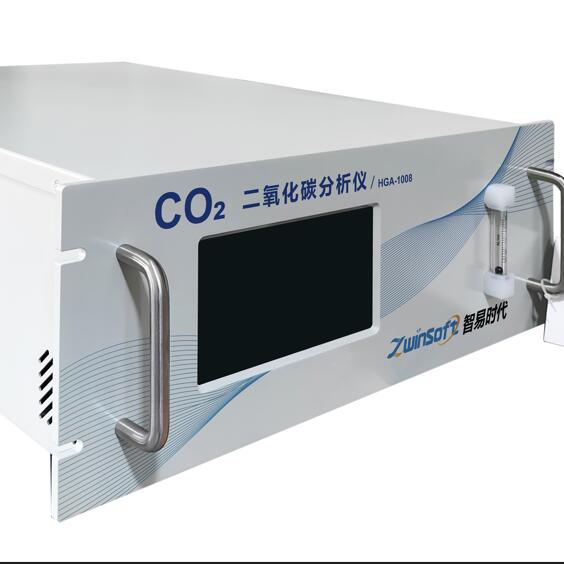

HGA-1008型CO2氣體分析儀

1.產品介紹

HGA-1008型CO2氣體分析儀是一款適用于國內環保、溫室氣體監測、碳排放管控等在線氣體的分析儀表，主要由紅外傳感器（光源、氣體吸收池、探測器）、數據采集單元、信號接口板及控制電路、電源等部分組成。

本產品主要基于紅外相關濾波技術（GFC）和非分散性紅外技術（NDIR）實現二氧化碳（CO2）濃度的測量，具有精度高，穩定性好，響應時間快等特點，可廣泛應用于電力、化工、水泥、鋼鐵、冶煉等場景。

2.工作原理

①當紅外光通過待測氣體池時，這些氣體分子對特定波長的紅外光有吸收作用，并且其吸收關系服從朗伯比爾吸收定律；

②光源發出的紅外光經GFC(Gas Filter Correlation，GFC輪是等比例透光輪片，其中有一塊區域是不通光的，紅外輻射不能進入測量氣室，數值為背景噪聲)調制輪交替進入氣體池，一路被充滿待測氣體的氣體所吸收，一路穿過不含待測CO2的氣體，兩路光分別經透鏡匯聚后由紅外探測器接收，經過信號處理得至測量信號和參考信號。通過對兩路信號進行分析，可以得出氣中相關組分的濃度。

3.產品特點

? 紅外相關濾波技術（GFC）和長光程氣體池（L-Cell），具有超低氣體濃度檢測的能力。

? 低溫制冷型紅外探測器，低漂移、高精度，低功耗、響應快。

? 高性能紅外光源，使用壽命長，特殊結構設計有效的避免震動的影響。

? 內部采用自整定的PID算法對溫度進行高精度控制。

? 光源、探測器、核心電路等采用模塊化設計，可靠性高、可擴展性強、維護方便。

? 獨立的氣體檢測模塊，便于集成到任何檢測系統或控制系統中。

? 輸出信號：RS-232/4-20mA。

? 按客戶需求定制量程。

? 使用壽命長。

4.性能參數

? 測量原理紅外相關濾波技術（GFC）和非分散紅外吸收法（NDIR）

? 測量量程 CO2：（0～30）%；（可定制）

? 樣氣流量 (0.8～1.5)L/min?10％

? 響應時間 ≤60秒

? 測量誤差 ≤?2%F.S.

? 漂移 ≤?2%F.S.

? 穩定性 ≤2%

? 重復性 ≤1.0%

? 預熱時間 ≤60min

? 模擬信號輸出 (4～20)mA，5路

? 開關量信號輸出 8路，預留擴展接口

? 開關量信號輸入 8路

? 數字接口 RS232

? 重量：約9kg。

? 適用環境：無顯著的振動或沖擊的場合；非防爆場合。
